一种水稳层原料级配装置的制作方法

本技术涉及水泥原料级配，具体为一种水稳层原料级配装置。

背景技术：

1、水稳层是水泥稳定碎石层的简称，即采用水泥固结级配碎石，通过压实、养护完成，水稳层具有较高的强度、刚度、稳定性，对于沥青路面来讲，水稳层是整个道路结构的主要承重层，是保障整个道路结构稳定性的重要结构，可以将道路的垂直荷载有效地传递给路基，水稳的配合比应事先在实验室内进行配合比试配，以确定水泥掺量和粗细集料比例，同时确定最大干密度量大可采用水稳搅拌站拌合。

2、经检索，中国专利号cn214026385u再生料级配水稳层的干搅拌装置，该装置通过设置搅拌装置，将废料进行再生，现今的用于水泥级配装置大多存在无法在需要时对原料进行一定的过滤与处理的问题，从而降低了装置的工作能力；现今的用于水泥级配装置大多存在无法过大的原料进行破碎并加以利用，从而降低了装置的实用性，也对原料进行浪费，故而提出一种水稳层原料级配装置来解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种水稳层原料级配装置，具备检测原料等优点，解决了原料颗粒过大的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种水稳层原料级配装置，包括搅拌桶，所述搅拌桶的右侧转动连接有进料盖，所述搅拌桶的左侧转动有出料盖，所述搅拌桶的左侧设置有检测结构，所述搅拌桶的右侧固定安装有第一电机，所述第一电机的输出轴处固定连接有搅拌棒，所述搅拌棒的外表面固定安装有搅拌叶片，所述搅拌桶的外表面固定安装有齿带，所述搅拌桶的底部固定安装有第二电机，所述第二电机的输出轴处固定连接有齿轮，所述出料盖的右侧固定安装有卸料槽。

5、进一步，所述检测结构包括筒体、第三电机、转动杆、粉碎辊、安装环、过滤板和集料盒，所述搅拌桶的左侧设置有筒体，所述筒体的顶部固定安装有第三电机，所述第三电机的输出轴处固定连接有转动杆，所述转动杆的左右两侧均固定安装有数量为三个的粉碎辊，所述筒体的内部设置有安装环，所述安装环的内壁固定安装有过滤板，所述筒体的内底壁滑动连接有集料盒。

6、进一步，所述齿轮与齿带为相互啮合设置，所述搅拌棒的右端贯穿进料盖并延伸至搅拌桶的内部。

7、进一步，所述进料盖的右侧固定连接有进料斗，所述筒体的顶部固定连接有进料管。

8、进一步，所述进料盖和出料盖的底部均固定安装有数量为两个的支腿，所述搅拌桶的顶部设置有数量为两个的支撑腿。

9、进一步，所述转动杆的底端贯穿筒体并延伸至筒体内部，所述出料盖的内部开设有第一通孔。

10、进一步，所述搅拌桶与两个支撑腿均设置为滑动连接，所述筒体的左侧开设有第二通孔。

11、(三)有益效果

12、与现有技术相比，本申请的技术方案具备以下有益效果：

13、1、该水稳层原料级配装置，通过设置检测结构，当搅拌桶完成对原料的搅拌以后，从第一通孔处涌出，原料转移至筒体内部，随后开启第三电机，第三电机带动粉碎辊将大块原料进行粉碎，粉碎完成以后穿过过滤板到达集料盒中，以此完成对原料的检测功能。

14、2、该水稳层原料级配装置，通过设置搅拌桶，将原料从进料斗处放置进搅拌桶中，随后开启第一电机，第一电机带动搅拌叶片将原料进行搅拌，随后开启第二电机，第二电机将齿轮带动旋转，随后齿轮带动与之啮合的齿带进行转动，搅拌桶在齿轮的带动下进行旋转，以此完成对原料的充分搅拌。

技术特征：

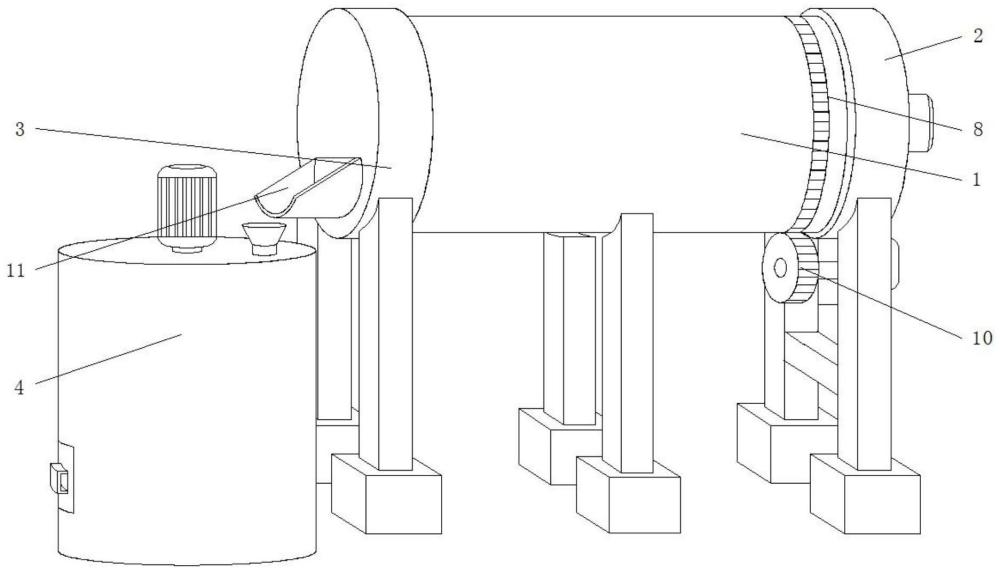

1.一种水稳层原料级配装置，包括搅拌桶(1)，其特征在于：所述搅拌桶(1)的右侧转动连接有进料盖(2)，所述搅拌桶(1)的左侧转动有出料盖(3)，所述搅拌桶(1)的左侧设置有检测结构(4)，所述搅拌桶(1)的右侧固定安装有第一电机(5)，所述第一电机(5)的输出轴处固定连接有搅拌棒(6)，所述搅拌棒(6)的外表面固定安装有搅拌叶片(7)，所述搅拌桶(1)的外表面固定安装有齿带(8)，所述搅拌桶(1)的底部固定安装有第二电机(9)，所述第二电机(9)的输出轴处固定连接有齿轮(10)，所述出料盖(3)的右侧固定安装有卸料槽(11)。

2.根据权利要求1所述的一种水稳层原料级配装置，其特征在于：所述检测结构(4)包括筒体(401)、第三电机(402)、转动杆(403)、粉碎辊(404)、安装环(405)、过滤板(406)和集料盒(407)，所述搅拌桶(1)的左侧设置有筒体(401)，所述筒体(401)的顶部固定安装有第三电机(402)，所述第三电机(402)的输出轴处固定连接有转动杆(403)，所述转动杆(403)的左右两侧均固定安装有数量为三个的粉碎辊(404)，所述筒体(401)的内部设置有安装环(405)，所述安装环(405)的内壁固定安装有过滤板(406)，所述筒体(401)的内底壁滑动连接有集料盒(407)。

3.根据权利要求1所述的一种水稳层原料级配装置，其特征在于：所述齿轮(10)与齿带(8)为相互啮合设置，所述搅拌棒(6)的右端贯穿进料盖(2)并延伸至搅拌桶(1)的内部。

4.根据权利要求2所述的一种水稳层原料级配装置，其特征在于：所述进料盖(2)的右侧固定连接有进料斗，所述筒体(401)的顶部固定连接有进料管。

5.根据权利要求1所述的一种水稳层原料级配装置，其特征在于：所述进料盖(2)和出料盖(3)的底部均固定安装有数量为两个的支腿，所述搅拌桶(1)的顶部设置有数量为两个的支撑腿。

6.根据权利要求2所述的一种水稳层原料级配装置，其特征在于：所述转动杆(403)的底端贯穿筒体(401)并延伸至筒体(401)内部，所述出料盖(3)的内部开设有第一通孔。

7.根据权利要求2所述的一种水稳层原料级配装置，其特征在于：所述搅拌桶(1)与两个支撑腿均设置为滑动连接，所述筒体(401)的左侧开设有第二通孔。

技术总结
本技术涉及一种水稳层原料级配装置，包括搅拌桶，所述搅拌桶的右侧转动连接有进料盖，所述搅拌桶的左侧转动有出料盖，所述搅拌桶的左侧设置有检测结构，所述搅拌棒的外表面固定安装有搅拌叶片，所述搅拌桶的外表面固定安装有齿带，所述搅拌桶的底部固定安装有第二电机，所述第二电机的输出轴处固定连接有齿轮，所述出料盖的右侧固定安装有卸料槽。该水稳层原料级配装置，通过设置检测结构，当搅拌桶完成对原料的搅拌以后，从第一通孔处涌出，原料转移至筒体内部，随后开启第三电机，第三电机带动粉碎辊将大块原料进行粉碎，粉碎完成以后穿过过滤板到达集料盒中，以此完成对原料的检测功能。

技术研发人员：秦英,李昕铎,于佳奇,刘晓,于明
受保护的技术使用者：龙建路桥股份有限公司
技术研发日：20240131
技术公布日：2024/11/11
