一种可调光伏钢绞线挤压锚具的制作方法

本技术属于光伏支架，尤其涉及一种可调光伏钢绞线挤压锚具。

背景技术：

1、目前柔性光伏电站的钢绞线锚具多为夹片锚具，施工现场组织安装时需要使用专用工具进行安装，安装过程复杂并且存在一定的安全风险，制约了施工进度和施工质量。

2、改换为挤压锚具后，可以在钢绞线厂家进行预安装钢绞线的一端，提高锚具的可靠性和安全性，并较低施工成本、加快施工进度和施工安全性。

3、现有的挤压锚具在安装过程中需要预留一段长度，再使用专用工具进行张拉，安装完成后钢绞线的张拉状态固定，不可进行调节，在后续使用过程中随着钢绞线承载能力下降，不方便对钢绞线的张拉状态进行调整，因此，亟需一种可调光伏钢绞线挤压锚具来解决。

技术实现思路

1、本实用新型的目的是提供一种可调光伏钢绞线挤压锚具，以解决上述问题。

2、为实现上述目的，本实用新型提供了如下方案：

3、一种可调光伏钢绞线挤压锚具，包括：锚具连接板和销轴，所述锚具连接板位于所述销轴一侧；

4、所述销轴的两端设有若干对称设置的调整螺栓，所述调整螺栓的一端与所述销轴固接，所述调整螺栓的另一端螺纹连接有调整螺母，若干所述调整螺栓与所述锚具连接板滑动连接；若干所述调整螺母与所述锚具连接板限位配合；

5、所述锚具连接板中部连接有预应力钢绞线。

6、优选的，所述预应力钢绞线的端部固接有锚固部，所述锚固部与所述锚具连接板限位配合，所述锚固部位于所述锚具连接板远离所述调整螺母的一侧。

7、优选的，所述锚固部包括挤压套，所述挤压套内同轴套设有挤压簧，所述预应力钢绞线的一端贯穿所述锚具连接板中心后伸入所述挤压簧内侧后与所述挤压簧和所述挤压套挤压固定；

8、所述挤压套与所述锚具连接板限位配合；

9、所述挤压套位于所述锚具连接板远离所述调整螺母的一侧。

10、优选的，所述销轴中部套设有两个套环，所述套环与所述销轴竖直滑动连接。

11、优选的，所述调整螺母与所述锚具连接板之间设有平垫圈，所述平垫圈套设在所述调整螺栓外侧。

12、与现有技术相比，本实用新型具有如下优点和技术效果：

13、使用时，将销轴安装在固定板上，使销轴与固定板限位配合，将预应力钢绞线两端与锚具连接板固定后，将锚具连接板安装在相对应的销轴的若干调整螺栓上，随后通过螺纹作用安装调整螺母，使若干调整螺母与锚具连接板限位配合，将预应力钢绞线张拉完成后投入使用，在预应力钢绞线承载一段时间后，其承载力有所下降，此时通过旋转各个调整螺母，使锚具连接板向靠近销轴方向移动，将预应力钢绞线再次张紧，即可恢复预应力钢绞线的承载力。

技术特征：

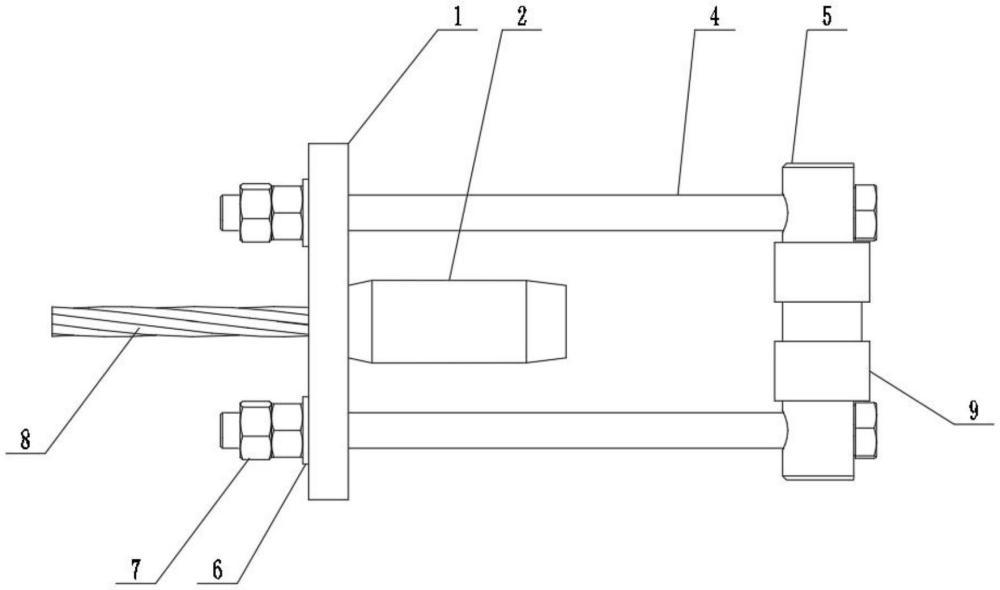

1.一种可调光伏钢绞线挤压锚具，其特征在于，包括：锚具连接板(1)和销轴(5)，所述锚具连接板(1)位于所述销轴(5)一侧；

2.根据权利要求1所述的一种可调光伏钢绞线挤压锚具，其特征在于：所述预应力钢绞线(8)的端部固接有锚固部，所述锚固部与所述锚具连接板(1)限位配合，所述锚固部位于所述锚具连接板(1)远离所述调整螺母(7)的一侧。

3.根据权利要求2所述的一种可调光伏钢绞线挤压锚具，其特征在于：所述锚固部包括挤压套(2)，所述挤压套(2)内同轴套设有挤压簧(3)，所述预应力钢绞线(8)的一端贯穿所述锚具连接板(1)中心后伸入所述挤压簧(3)内侧后与所述挤压簧(3)和所述挤压套(2)挤压固定；

4.根据权利要求1所述的一种可调光伏钢绞线挤压锚具，其特征在于：所述销轴(5)中部套设有两个套环(9)，所述套环(9)与所述销轴(5)竖直滑动连接。

5.根据权利要求1所述的一种可调光伏钢绞线挤压锚具，其特征在于：所述调整螺母(7)与所述锚具连接板(1)之间设有平垫圈(6)，所述平垫圈(6)套设在所述调整螺栓(4)外侧。

技术总结
本技术属于光伏支架技术领域，尤其涉及一种可调光伏钢绞线挤压锚具，包括：锚具连接板和销轴，所述锚具连接板位于所述销轴一侧；所述销轴的两端设有若干对称设置的调整螺栓，所述调整螺栓的一端与所述销轴固接，所述调整螺栓的另一端螺纹连接有调整螺母，若干所述调整螺栓与所述锚具连接板滑动连接；若干所述调整螺母与所述锚具连接板限位配合；所述锚具连接板中部连接有预应力钢绞线。在预应力钢绞线承载一段时间后，其承载力有所下降，此时通过旋转各个调整螺母，使锚具连接板向靠近销轴方向移动，将预应力钢绞线再次张紧，即可恢复预应力钢绞线的承载力。
