一种集成式多功能生态橱柜灶的制作方法

本发明涉及日常生活厨房用品领域，更具体地说，涉及一种厨房用具和发育生态芽苗箱。

背景技术：

目前的厨房用具种类很多，因生产厂家不同，形状大小各异，摆放不美观，本发明是结合现有的厨房用具，依据不同的功能，重新进行了改进和组合，以达到整洁美观，使用方便。

技术实现要素：

本发明主要解决的技术问题在于，对厨房厨具进行了分类组合，同时，对厨房厨具的一些功能进行了改进，扩展，其中将电炸锅和电煮锅合二为一，电蒸箱内增加醒发功能和发育生态芽菜功能，使其更具实用性。

为实现上述目的，本发明采取下述技术方案。

一种集成式多功能生态橱柜灶，包括：主框架、外面板、前面板上排热孔、起灶把手、电陶炉、综合电炸煮锅、电烤箱、微波炉、电热水箱、工具抽屉、综合电蒸发育箱；其中电陶炉、综合电炸煮锅、电烤箱、综合电蒸发育箱的控制电路采用带AD的单片机系统。

所述主框架由不锈钢金属方管加工成长方形立体框架；主框架上面板和前面板向内设有不同尺寸的孔格，各孔格之间由不锈钢金属方管分割连接；除上面板和前面板外，其它各面由不锈钢金属板包裹，内壁贴有隔热材料；后面板上开有散热孔网；上面板设的孔格用于放置电陶炉和综合电炸煮锅；前面板的上方安装有前面板上排热孔、起灶把手；前面板的孔格用于安置电烤箱、微波炉、电热水箱、工具抽屉、综合电蒸发育箱；主框架的四个底脚安有可调节高低的装置；在主框架内安有外接的电源线和内置的电源插座，用于外接电源和内部供电。

所述电陶炉为目前市场通用的模式：由控制面板、控制电路、发热体及其它部件组成；发热体为双发热圈构造，内发热圈用于热奶、煮蛋的小功率加热，内外发热圈为全功率加热；控制面板上设有开关按钮、LED功率显示窗、功率调节按钮、LED定时时间显示窗、定时时间调节按钮、各种功能按键。

所述综合电炸煮锅把目前市场通用的电炸锅和多功能电煮锅合二为一；由控制面板、控制电路、测温电路、发热体、不锈钢锅体外壳、不锈钢长方体内胆锅体、不锈钢长方体压力锅盖、锅盖内密封耐高温胶圈、减压阀、泄压阀、锅盖把手、锅盖锁扣组成；控制面板上设有开关按钮、保温按钮、LED功率或温度显示窗、功率或温度调节按钮、LED定时时间显示窗、定时时间调节按钮、各种功能按键；锅盖锁扣设置为有压力打不开构造，只有无压力时才能打开，保证使用安全；使用方式1，油炸功能：按控制面板的油炸功能按钮，LED功率和温度显示窗显示为温度270°C，此值可以通过功率温度调节按钮调节大小，同时，也可以设定定时时间，保温按钮不起作用，按开关按钮开始油炸工作，定时时间到或再按开关按钮停止油炸工作；使用方式2，炖煮功能：放置原料到内胆锅体内，按上压力锅盖，锅盖锁扣自动锁闭，选择相应的功能按钮，LED功率或温度显示窗显示已设好的功率数值，LED定时时间显示窗显示已设好的定时时间，此两数值可以通过各自的调节按钮调节数值大小，按下保温按钮，保温功能启动，按下开关按钮开始炖煮工作，定时时间结束自动进入保温程序，当再按下开关按钮时，停止炖煮工作，此时内胆锅体内有压力，锅盖锁扣打不开，只有降温或减压后，锅盖锁扣才能打开；也可以开盖进行炖煮工作；压力锅盖上面安装有泄压阀和减压阀，泄压阀内装有压力熔片，超过安全压力自动打开，保证使用安全；减压阀为手动泄压方式。

所述主框架的前面板上方安有前面板上排热孔、起灶把手；前面板上排热孔为一排长方形孔格用于排出主框架内的热量，起灶把手向下旋转用于抬起电陶炉，电陶炉为可拆卸式安装方式，可以移动。

所述电烤箱为目前市场通用的样式，左为烤制腔，内有两层烤盘，右为控制面板；烤制腔体为铝合金压制而成，外面包裹隔热材料，在烤制腔体内上方下方安装加热管，两侧壁面安有上下两层烤盘托架，两层烤盘托架中间安有可卸的旋转烤叉，烤叉由电机带动旋转；电烤箱门为按压开门构造；控制面板上设有上下温温度、定时时间显示LED窗，及各自的设定按钮，上热、下热、开关按钮，已设好值的各种功能按键，用于一键烤制功能；旋转烤叉在鸡鸭功能按键上控制；使用方式不做详述。

所述微波炉为目前市场通用的模式，左为加热腔体、右为控制面板，控制面板上有功能旋钮和开门按键、内有控制电路和微波发生器，在此不做详述。

所述电热水箱由铝合金箱体、接水盘、水杯、电热水壶组成。

所述工具抽屉为推拉构造，用于收纳小工具及物品。

所述综合电蒸发育箱左为控制面板，右为铝合金蒸发箱体；控制面板设有温度、定时LED显示窗及各自的调整按钮、各种功能按键、开关按键，内有控制电路、测温电路，在控制面板内下方安有耐热的喷雾泵，喷雾泵做防漏处理；铝合金蒸发箱体下底为储水槽，内安蒸汽发生器和预热加热器，蒸汽发生器和预热加热器有过热保护装置；铝合金蒸发箱体内安有温度检测装置，两侧壁面安有上下两层蒸盘托架，托架上的蒸盘可用于蒸制、醒发、发育芽菜和苗菜；喷雾泵下进水口接在储水槽内，两个上喷雾嘴接在铝合金蒸发箱体左侧壁面内，用于对芽菜、苗菜的育苗；铝合金蒸发箱体前面由连接轴连接箱门，箱门中间按装耐热玻璃，箱门左边距中安装旋转锁门把手；使用方式1，蒸箱功能：按蒸箱功能键，温度显示120°C，定时时间显示30分钟，数值可各自调整，按开关键蒸汽发生器启动，定时时间结束或再次按开关键停止工作；使用方式2 ，醒发功能：按醒发功能键，温度显示36°C，定时时间显示30分钟，数值可各自调整，按开关键预热加热器启动，达到设定温度值，预加热器停止，定时时间结束或再次按开关键停止工作；使用方式3，发育生态芽菜、苗菜功能：按芽菜或苗菜功能键，温度显示25°C，定时时间显示为3日，时，数值可各自调整，按开关键预热加热器启动，达到设定温度值，预加热器停止，喷雾泵每间隔4小时喷雾30秒，按泵键可以关闭开启喷雾泵，按点淋键可以临时喷雾，定时时间结束或再次按开关键停止工作。

本发明实现了一个橱柜具有多种功能，使其结构紧凑，简洁，既能作为厨具又能生产生态芽菜的优点。

附图说明

下面结合附图和实施例对本发明进一步说明。

图 1 是本发明的立体平面图。

图 2 是本发明的俯视平面图。

图 3 是本发明的主视平面图。

具体实施方式

如图 1 所示，是本发明的立体平面图。

如图 1 所示，主体框架由不锈钢金属方管连接制成，除上面板和前面板外，其它各面由不锈钢板包裹，内壁贴有隔热材料；后面板上开有散热孔网；主体框架外围尺寸为高73厘米，宽80厘米，厚40厘米。

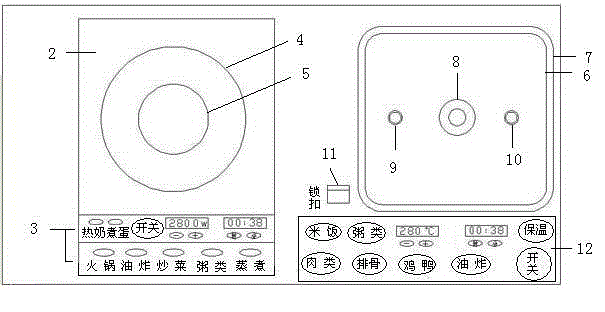

如图 2 所示，主体框架的上面板左边孔格内安置电陶炉、右边孔格内安置综合电炸煮锅。

如图 2 所示，电陶炉2外围尺寸长为35厘米，宽为28厘米，发热盘由外发热圈4和内发热圈5组成，控制面板3上面设有功率、时间、开关及各功能按钮；此电陶炉为目前市场通用模式，不做详述。

如图 2 所示，综合电炸煮锅的锅体外壳由不锈钢板压制而成，底面安装发热盘，发热盘内安有测温探头，测温探头与测温电路连接，测温电路与控制电路连接，发热盘的发热器电源与控制电路连接，控制电路与控制面板12连接，控制面板12安置在主框架的上面板上；内胆6由不锈钢板压制而成，尺寸为长26厘米，宽25厘米，深20厘米，放置于发热盘上面；长方体压力锅盖7由不锈钢板压制而成，尺寸为长28厘米，宽27厘米，锅盖内有衬里，衬里与锅盖焊接，衬里内装有耐高温密封胶圈，锅盖外面装有锅盖把手8、减压阀9、泄压阀10；锅盖左右两边各有一对挂耳，锅盖锁扣11安装在主框架上面板上并与不锈钢锅体外壳连接，用于锁扣锅盖左边的一对挂耳，锅盖右边的一对挂耳与不锈钢锅体外壳右上边的挂耳互扣。

如图 3 所示，在主框架1的前面板左上方安装前面板上排热孔13 和起灶把手14。

如图 3 所示，电烤箱15安装于前面板的左上孔格内，左为烤制腔，右为控制面板16，电烤箱的外围尺寸为宽50厘米，高30厘米，深33厘米，烤制腔体为铝合金压制而成，外面包裹隔热材料，在烤制腔体内上方下方各安装有加热管，并由绝缘垫固定于上顶板上和下底板上，上下加热管的发热体电源由耐高温的绝缘电源线连接到控制电路的加热输出端子上；加热管旁边有测温探头；分别测量上层温度和下层温度，测温探头与控制电路连接，控制电路与控制面板16连接；距烤制腔底10厘米和20厘米在左右两侧壁面分别安装两对烤盘托架，两个铝制烤盘放置在两对烤盘托架上；在两托架中间的两侧壁上安有可拆卸的旋转烤叉，旋转烤叉由安装在控制面板16里的电机带动旋转，电机电路连接于控制电路；烤制腔体前面安有烤箱门由转轴与烤箱体连接，烤箱门中间安有耐高温玻璃，烤箱门为按压开门结构；在控制面板16上从上向下设有上下温温度、定时时间显示LED窗，及各自的设定按钮、已设好值的各种功能按键、上热、下热、开关按钮；控制面板16内安装有控制电路。

如图 3 所示，微波炉17安装于前面板的左下孔格内，左为微波炉腔体，右为控制面板18，微波炉外围尺寸为宽50厘米，高30厘米，深33厘米，构造为普通样式，不做详述。

如图 3 所示，电热水箱19安装于主框架前面板的右上孔格内，电热水箱外围尺寸为宽30厘米，高30厘米，深12厘米；接水盘20安装在电热水箱的左下底上，水杯21放置在接水盘上，电水壶22放置在电热水箱的的右面。

如图 3 所示，工具抽屉23安装在主框架前面板的右中孔格内，外围尺寸为宽30厘米，高10厘米，深33厘米；工具抽屉把手24安置在工具抽屉23的前面板上，工具抽屉23为推拉模式。

如图 3 所示，综合电蒸发育箱25安装在前面板的右下孔格内，外围尺寸为宽30厘米，高30厘米，深33厘米；左为控制面板27，右为蒸发箱体；蒸发箱体前面由转轴连接箱门，箱门中间安装有耐高温玻璃，箱门左边中间位置安装可旋转的开关门把手26；蒸发箱体由铝合金板加工制成，下底为储水槽，储水槽深10厘米，在储水槽底安有蒸汽发生器和预热加热器，蒸汽发生器和预热加热器有过热保护装置即安有防干烧测温探头，蒸汽发生器和预热加热器的发热体电源连接于控制电路中，防干烧测温探头连接于控制电路中；在蒸发箱体左右两侧壁分别上下安装两对蒸盘托架，下托架距储水槽底13厘米，上托架距储水槽底22厘米，两个蒸盘分别放在两对托架上；喷雾泵安装在控制面板27里面下方并做漏水防护，喷雾泵的下进水管连接到储水槽的底面，喷雾泵的上出水管连接两个喷雾头，这两个喷雾头分别安装在蒸发箱左侧壁的下托架下方和上托架下方，喷雾泵的电路连接于控制电路中；蒸发箱体内安有温度检测装置，此温度检测装置连接于控制电路中；控制面板27从上向下分别安装有温度、定时LED显示窗及各自的调整按钮、各种功能按键、开关按键并与控制电路连接。
