一种能照见后背的镜子的制作方法

本发明涉及日常生活用品技术领域，具体涉及一种能照见后背的镜子。

背景技术：

日常生活中常看到有人在试衣服的时候想看看衣服上身之后，后背的情况，此时，就需要两面镜子，或者掉头探查，显得很不方便，中国专利CN201020227045.X和CN201110268421.9均能够解决后背查看困难这一问题，但是专利CN201020227045.X中需要两面镜子配合才能够完成，镜子数量较多，占用面积也较多；专利CN201110268421.9中涉及到过多的电子结构和连接线路，比较复杂，安全性能也不高，亟待改进。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的能照见后背的镜子，克服现有技术中的不足，有效将试衣者的后背完整显示，供给试衣者观察，实用性更强。

为实现上述目的，本发明采用的技术方案是：它包含镜子、液晶屏、摄像头、无线接收器、无线发射器和电源；镜子上设有液晶屏和电源，液晶屏上设有无线接收器，摄像头上设有无线发射器；所述的摄像头设置在镜子正前方的墙壁上；所述的无线接收器与无线发射器连接；所述的电源与液晶屏连接。

所述的摄像头可以设置在镜子的正前方的衣架、门窗等任何物体上。

所述的摄像头通过角度调节装置设置墙壁上，可以随意调节摄像头的角度。

所述的液晶屏设置在镜子正表面的左上角。

所述的液晶屏设置在镜子正表面的右上角。

本发明的工作原理：通过摄像头将照镜人的后背影像显示在液晶屏上，照镜人在镜子上既可以看到正面又可以看到后背影像，实用性更强。

采用上述结构后，本发明有益效果为：本发明所述的一种能照见后背的镜子，克服现有技术中的不足，有效将试衣者的后背完整显示，供给试衣者观察，实用性更强，且具有结构简单、设置合理、制作成本低等优点。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的结构示意图。

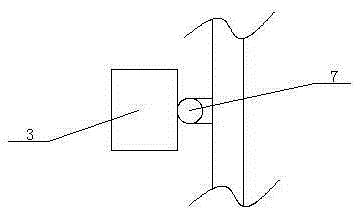

图2是本发明中摄像头的安装示意图。

附图标记说明：

镜子1、液晶屏2、摄像头3、无线接收器4、无线发射器5、电源6、角度调节装置7。

具体实施方式

下面结合附图，对本发明作进一步的说明。

参看图1和图2所示，本具体实施方式采用的技术方案是：它包含镜子1、液晶屏2、摄像头3、无线接收器4、无线发射器5和电源6；镜子1上设有液晶屏2和电源6，液晶屏2上设有无线接收器4，摄像头3上设有无线发射器5；所述的摄像头3设置在镜子1正前方的墙壁上；所述的无线接收器4与无线发射器5连接；所述的电源6与液晶屏2连接。

所述的摄像头3可以设置在镜子1的正前方的衣架、门窗等任何物体上。

所述的摄像头3上通过角度调节装置7设置墙壁上，可以随意调节摄像头3的角度。

所述的液晶屏2设置在镜子1正表面的左上角。

所述的液晶屏2设置在镜子1正表面的右上角。

本具体实施方式的工作原理：通过摄像头3将照镜人的后背影像显示在液晶屏2上，照镜人在镜子1上既可以看到正面又可以看到后背影像，实用性更强。

采用上述结构后，本具体实施方式有益效果为：本具体实施方式所述的一种能照见后背的镜子，克服现有技术中的不足，有效将试衣者的后背完整显示，供给试衣者观察，实用性更强，且具有结构简单、设置合理、制作成本低等优点。

以上所述，仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其它修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
