一种应用于建筑工程造价预算的辅助装置的制作方法

本发明涉及工程造价领域，具体涉及一种应用于建筑工程造价预算的辅助装置。

背景技术：

工程造价是指进行某项工程建设所花费的全部费用，其核心内容是投资估算、设计概算、修正概算、施工图预算、工程结算、竣工决算等等。工程造价的主要任务：是根据图纸、定额以及清单规范，计算出工程中所包含的直接费，如人工、材料及设备、施工机具使用，企业管理费、措施费、规费、利润及税金等等。

传统的工具箱功能单一，只能用来放置照相机、计算器、图纸、丁字尺等各类器具，但由于工程造价人员需要在施工现场进行测量和办公，而不一定每个施工现场都有合适的办公桌和适合放置三脚架的位置。

同时，三脚架携带过程中，由于三脚架体积较大，不方便携带，一般采用直接手持，携带起来相当费力，同时使用的工具放置杂乱。

基于此，研究并开发设计一种应用于建筑工程造价预算的辅助装置。

技术实现要素：

本发明所要解决的技术问题是：克服现有技术缺陷，提供一种应用于建筑工程造价预算的辅助装置，解决造价过程使用的三脚架不方便携带，放置，工具放置杂乱等技术问题。

本发明的通过下述技术方案实现：

一种应用于建筑工程造价预算的辅助装置，包括箱体、箱盖、箱体包括下端空腔和上端空腔，箱体的下端空腔内设有存储体，箱体的上端空腔内设有与箱体的上端空腔内壁连接的弹性体，弹性体设有弹簧，弹簧均匀分布在弹性体内，弹簧的两个自由端分别通过连接杆与安装在箱体的上端空腔内壁的弧形件连接，连接杆的自由端设有挂钩，挂钩可悬挂在弧形件上，所述弹性体的个数至少为两个，对称分布在箱体相对的上端空腔内壁，所述箱体的上端空腔四周内壁为纺织布；箱盖的表面设有把手；箱盖的相对两端设有挡板，挡板上设有支撑杆，支撑杆一端与挡板铰接，支撑杆的另一端固定在位于箱体的上端空腔四周的纺织布上，所述支撑杆为伸缩杆。

所述箱体、箱盖作为一体结构位于外壳内，所述存储体为上端开口四边体结构，所述外壳的底端设有滚轮，所述存储体的四周隔片为可弯折结构。

造价人员在工作过程中经常会使用到三脚架对实际地形等现场情况进行勘测，测量，由于地形的特殊性会出现凹凸不平等情况，不方便放置三脚架，同时使用过程中三脚架不方便携带，引起操作不便，考虑上述情况，本技术方案设计一个箱体结构作为工作装置便于放置携带三脚架。现有的箱体结构均匀固体空间结构，由于三脚架的体积较大，即使拆卸后，体积仍然较大，本技术方案设计的箱体结构包括上端口腔和下端空腔，下端空腔可设计为多个纵向分布的抽屉结构，用于工程造价计算、测量过程中需要使用到的测量尺、刻度尺等其他一些工具，而箱体的上端空腔结构为可调空间结构，可根据放入进去的物体所占空间进行调节，具体涉及到的调节结构与调节方式为：采用弹性体作为调节结构，在箱体的内壁四周分别设置一个弹性体，弹性体内设置有弹簧，由于箱体的上端空腔四壁为纺织布，具有一定柔软性，在箱体上端的内壁与弹性体内弹簧的自由端连接的连接杆，连接杆一端设置的挂钩，可将连接杆的挂钩端挂在设置在箱体内壁的弧形件上，从而实现通过拉伸或压缩弹簧实现对箱体上端空间的调整。

具体操作方式为，当需要将三脚架放入箱体的上部时，可提前将弹性体的挂钩挂在弧形件上，弹簧拉伸，由于位于箱体内壁四周的弹性体均受到拉伸，箱体上端的内部空间得到扩大。取出三脚架后可将挂钩从弧形件上取出，弹簧复位，箱体的上端空间结构得到缩小，箱体变小，利于携带和放置。

存储体便于放置多个容纳工程造价使用的物件，可将物件放置在横隔片和纵隔片相互交叉形成多个容纳物件的空腔内，便于分类放置，利于工程造价人员拿取。垫板直接铺设在存储体的底部，增加存储体的承受度。

在外壳的下端设置滚轮，方便移动装有三脚架的箱体结构。同时设置箱体为可弯折结构，可根据需要两用箱体结构。

本技术方案中，将箱体的上端空腔内四周设置为纺织布，也可为等效其他结构，可发生形变，具有一定弹性。

箱盖的表面设置小孔，其主要作用是便于放置三脚架，可直接将三脚架的三个支架的底端插入小孔内。

在箱盖的两端设置挡板，挡板通过支撑杆进行支撑，支撑杆为伸缩杆，当需要支撑时，伸缩杆伸直，挡板与箱盖表面位于同一个水平面上，可作为工作台。将所有工具放入箱体内后，可将挡板放下，伸缩杆收缩，挡板呈竖直状态。

由上述分析可知，弹性体的使用，使箱体的内部空间实现可调，具体调节范围可通过弹性体的弹簧伸缩长度实现；挡板的使用，在一定范围内可作为工作台使用，增加了箱体的用途。

优选，所述弹性体的个数为四个，箱体的上端空腔四周的每个内壁侧均分布一个，且分布在同一平面上，所述弧形件的两个自由端固定在纺织布上。这里对弹性体的个数进行优选，设置为四个，通过对弹性体内的弹簧进行拉伸、压缩调节，进一步实现对箱体空间大小调整。

优选，所述支撑杆由多节中空管组成，支撑杆的纵截面包括多个同心圆环，且半径依次减小。支撑杆使用过程中，拉伸，支撑杆的长度增加，也可将支撑杆进行收缩，其长度极大的缩短。

优选，所述箱盖的一端与箱体固定连接，箱盖与箱体固定连接端的相对端通过扣合件与箱体活动连接。

采用将箱盖的一端固定在箱体上，另外三端为自由端，则箱盖打开时，可伸入到箱体空腔内部的入口空腔较大。

优选，所述扣合件为磁铁扣件。扣合件还可为其他等效结构，便于将箱盖与箱体固定连接，将箱盖盖合在箱体上。

本发明与现有技术相比，具有如下的优点和有益效果：

（1）本发明所述一种应用于建筑工程造价预算的辅助装置，采用在箱体上端空腔内设置弹性体，通过弹性体内弹簧的拉伸、压缩实现对箱体上端空腔空间大小进行调整，便于放置三脚架，三脚架取出时，上端空间减小。

（2）本技术方案在箱体的相对两端设置挡板，挡板与箱盖一起可作用工作台使用，充分利用了箱体结构，实现多功能使用。

（3）本技术方案结构简单，功能多样化，实用性强。

（4）本技术方案设置存储体，存储体包括多个用于容纳物件的空腔，可实现对使用工具的分类放置，实现多种功能。

附图说明

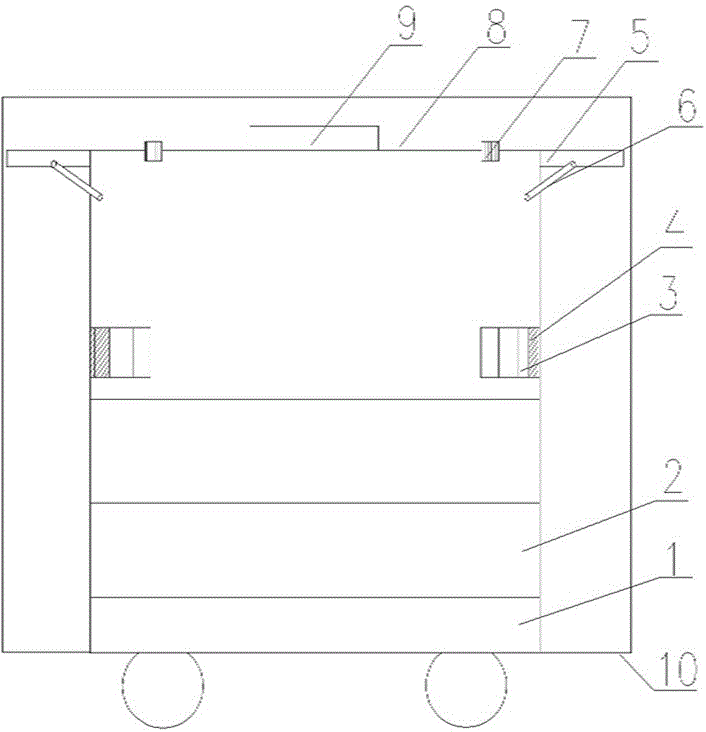

图1为本发明一种应用于建筑工程造价预算的辅助装置的结构示意图；

图2为本发明图1中存储体的结构示意图；

图3为本发明图1中弹性体的结构示意图；

图4为图2的展开平面图；

图5为实施例1中弹性体的内部结构示意图；

图中：1-箱体，2-存储体，3-弹簧，4-弧形件，5-挡板，6-支撑杆，7-扣合件，8-箱盖，9-把手，10-外壳，12-连接杆，13-挂钩，14-弧形件。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1：

一种应用于建筑工程造价预算的辅助装置，包括箱体1、箱盖8、箱体1包括下端空腔和上端空腔，箱体1的下端空腔内设有存储体2，箱体1的上端空腔内设有与箱体的上端空腔内壁连接的弹性体4，弹性体4设有弹簧3，弹簧3均匀分布在弹性体4内，弹簧3的两个自由端分别通过连接杆12与安装在箱体1的上端空腔内壁的弧形件14连接，连接杆12的自由端设有挂钩13，挂钩13可悬挂在弧形件14上，所述弹性体4的个数至少为两个，对称分布在箱体1相对的上端空腔内壁，所述箱体1的上端空腔四周内壁为纺织布；箱盖8的表面设有把手9；箱盖8的相对两端设有挡板5，挡板5上设有支撑杆6，支撑杆6一端与挡板5铰接，支撑杆6的另一端固定在位于箱体1的上端空腔四周的纺织布上，所述支撑杆6为伸缩杆；

所述箱体1、箱盖8作为一体结构位于外壳10内，所述存储体2为上端开口四边体结构，所述外壳10的底端设有滚轮，所述存储体（2）的四周隔片为可弯折结构。

其中，所述弹性体4的个数为四个，箱体1的上端空腔四周的每个内壁侧均分布一个，且分布在同一平面上，所述弧形件14的两个自由端固定在纺织布上。

其中，所述支撑杆6由多节中空管组成，支撑杆6的纵截面包括多个同心圆环，且半径依次减小。

其中，所述箱盖8的一端与箱体1固定连接，箱盖8与箱体1固定连接端的相对端通过扣合件7与箱体1活动连接。

本实施例技术方案与现有技术相比，

1）本发明所述一种应用于建筑工程造价预算的辅助装置，采用在箱体上端空腔内设置弹性体，通过弹性体内弹簧的拉伸、压缩实现对箱体上端空腔空间大小进行调整，便于放置三脚架，三脚架取出时，上端空间减小。

2）本技术方案在箱体的相对两端设置挡板，挡板与箱盖一起可作用工作台使用，充分利用了箱体结构，实现多功能使用。

3）本技术方案结构简单，功能多样化，实用性强。

4）本技术方案设置存储体，存储体包括多个用于容纳物件的空腔，可实现对使用工具的分类放置。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
