一种太阳能蒸蛋器的制作方法

本发明涉及家用电器领域，具体涉及一种太阳能蒸蛋器。

背景技术：

蒸蛋器作为一种小型家电越来越受到大众的喜爱和关注。现有蒸蛋器的功能模式有直流电源供能和太阳能供能两种，与直流电源供能相比，太阳能供能更加节能环保，但目前的太阳能蒸蛋器散热系统较差，这会使太阳能蒸蛋器内部组件(例如蓄电池、保险丝和光伏充电控制器等)的工作温度上升，不利于其散热，进而缩短了太阳能蒸蛋器的寿命，虽然有些内部安装有散热扇，但达不到节能效果。此外，由于蒸蛋器在使用过程中加热时间比较长，盖体受热发烫，蒸蛋过程中人容易被意外烫伤。

技术实现要素：

针对上述问题，本发明要解决的技术问题是提供一种节能环保、散热性能好的太阳能蒸蛋器。

为解决上述技术问题，本发明采用的技术方案如下：

一种太阳能蒸蛋器，包括盖体和箱体；

所述箱体的内腔内设有电热板及设于所述电热板上的储水槽，所述储水槽上设有蛋隔层，所述盖体罩设在所述蛋隔层与所述箱体外边缘围成的空腔上；

所述箱体的两个相对侧面外部安装有太阳能电池板，所述太阳能电池板与所述箱体通过连接轴铰接；

所述箱体的内腔配设有蓄电池和光伏充电控制器，所述蓄电池通过所述光伏充电控制器与太阳能电池板连接，所述蓄电池与电热板连接；

所述储水槽的底部设置为便于散热的凹凸面，所述箱体的侧面还开设有散热孔。

进一步地，所述散热孔的个数为8-10个。

进一步地，所述箱体与太阳能电池板铰接的两个侧面分别设置有放置所述太阳能电池板的槽位，且所述槽位的下边沿设有便于放置手指的避位槽。

进一步地，所述箱体的侧面上还设有指示灯和开关，所述箱体的内腔还配设有保险丝，所述保险丝、所述光伏充电控制器和所述蓄电池均位于所述电热板的下方，所述指示灯、开关、电热板、保险丝与蓄电池串联。

进一步地，所述太阳能电池板是双晶硅薄膜电池板。

进一步地，所述盖体顶部设有排气孔，且盖体的表面涂有一层隔热材料。

进一步地，所述隔热材料是硅酸钙。

与现有技术相比，本发明具有如下优势：

(1)本发明的太阳能电池板通过连接轴与箱体铰接，可利用太阳能电池板充电，节能环保，太阳能电池板可以自由翻开或合并，需要充电时可将太阳能电池板翻开，放在日光下照射，不需要充电时合上太阳能电池板即可，减少占用空间，便于携带。

(2)本发明的储水槽底部设置成便于散热的凹凸面，且箱体的侧面上设有3-5个与外界相通的散热孔，凹凸面使得储水槽的底部与电热板不完全贴合，有空隙，利于热量通过散热孔散开，使太阳能蒸蛋器内部组件(例如蓄电池、保险丝和光伏充电控制器等)的工作温度保持平稳，延长了太阳能蒸蛋器的使用寿命。

(3)本发明在太阳能电池板和蓄电池之间连入一个光伏充电控制器，光伏充电控制器可以控制太阳能电池的输出电压，保护蓄电池不被过度充电，同时，当晚上太阳能电池不发电时，防止蓄电池的电倒流。

(4)本发明还设有蓄电池，太阳能电池板可以对蓄电池进行充电，存储电能，确保蒸蛋器的使用不受天气限制。

(5)本发明蒸蛋器盖体上涂有一层隔热材料，能防止蒸煮和取蛋过程中手被烫伤。

(6)本发明蒸蛋器盖体、蛋隔层和储水槽可拆卸，便于清洗。

【附图说明】

为了更加清楚地说明本发明实施例的技术方案，下面对实施例中所用到的附图作简单的介绍，附图仅仅是本发明对实施例的描述。

图1是本发明实施例蒸蛋器中太阳能电池板闭合时的立体示意图；

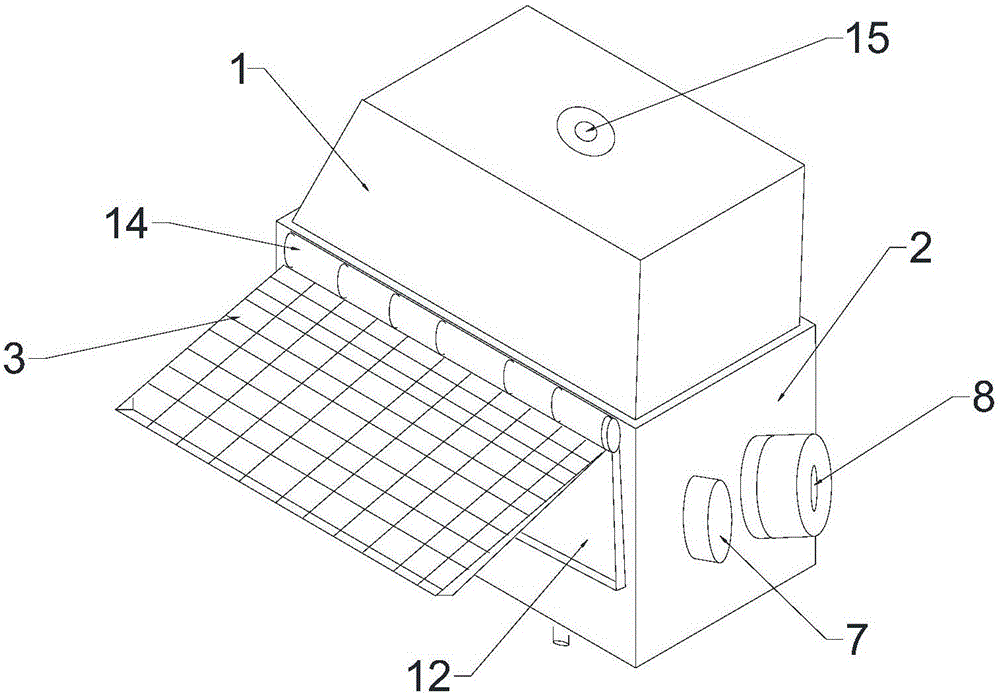

图2是本发明实施例蒸蛋器中太阳能电池板翻开时的立体示意图；

图3是本发明实施例的剖面图。

其中，1-盖体、2-箱体、3-太阳能电池板、4-蛋隔层、5-储水槽、6-电热板、7-指示灯、8-开关、9-保险丝、10-光伏充电控制器、11-蓄电池、12-槽位、13-避位槽、14-连接轴、15-排气孔、16-凹凸面。

【具体实施方式】

以下结合附图对本发明的具体实施方式做进一步说明。

需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

实施例1

本发明实施例中太阳能蒸蛋器如图1、图2和图3所示，包括盖体1和箱体2；箱体2为长方体，箱体2的内腔内设有电热板6及设于电热板6上的储水槽5，电热板6通电发热后可对储水槽5内部的水进行加热；储水槽5上设有蛋隔层4，储水槽5内的水加热后水蒸汽直接作用于放置在蛋隔层4的蛋体上；盖体1罩设在蛋隔层4与箱体2外边缘围成的空腔上，且盖体1顶部设有排气孔15，蒸蛋过程中产生的气体通过排气孔15排出；箱体2的两个相对侧面外部安装有太阳能电池板3，太阳能电池板3与箱体2通过连接轴14铰接，铰接可使太阳能电池板3自由翻开或闭合。

储水槽5的底部设置为便于散热的凹凸面16，箱体2的侧面还开设有8-10个散热孔，蒸蛋结束后，由于凹凸面16使储水槽5的底部与电热板6不完全贴合，热量可以通过凹凸面16的空隙和散热孔散出蒸蛋器外部，防止储水槽5底部和电热板上6的高温进一步辐射到蒸蛋器底部时使蒸蛋器底部组件(例如蓄电池、保险丝和光伏充电控制器等)的工作温度持续上升，延长了太阳能蒸蛋器的使用寿命。

箱体2与太阳能电池板3铰接的两个侧面内分别设置有放置太阳能电池板3的槽位12，且槽位12的下边沿设有便于放置手指的避位槽13，当太阳能电池板3不使用时可合入槽位12(如图1)，以减少占用空间，便于携带，而避位槽13方便将太阳能电池板3翻开。

箱体2的侧面上还设有指示灯7和开关8，所述箱体2的内腔配设有保险丝9、光伏充电控制器10和蓄电池11，保险丝9、光伏充电控制器10和蓄电池11位于电热板6的下方，指示灯7、开关8、电热板6、保险丝9与蓄电池11串联，蓄电池11通过光伏充电控制器10与太阳能电池板3连接，其中光伏充电控制器10可以控制太阳能电池板3的输出电压，保护蓄电池11不被过度充电，同时，当晚上太阳能电池3不发电时，防止蓄电池11的电倒流，保护蓄电池11的寿命。蓄电池11还与电热板6电性连接，以为电热板6加热提供电能。

另外，本发明实施例的盖体1表面涂有一层材质为硅酸钙的隔热材料，蒸蛋的时候即使不小心触碰到盖体也不会被烫伤。

本发明实施例的蒸蛋器的使用方法是：当阳光充足时，先将太阳能电池板3从槽位12中翻开，放在日光下照射，太阳能电池板3吸收太阳能，并转化为电能对蓄电池11进行充电，此时，往储水槽5内加水，扳动开关8，电路中有电流通过，指示灯7变亮，电热板6发热，即可开始蒸蛋，使用方法简单。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
