一种恒温式自动饮水机的制作方法

本发明所属饮水机技术领域，特别涉及一种恒温式自动饮水机。

背景技术：

目前，市场上所卖的普通家用饮水机都存在一个问题就是，水烧热后，我们倒热水时，饮水机自动地不断向热水胆加入冷水，导致杯子里的水越来越不热。我们也不能喝到真正的开水，同时人们用饮水机里的热水泡泡面时，放出的热水不够热，泡面很难泡熟，导致面的味道不佳。虽然现在市场上有很多快速加热的装置，但一般价格较贵，普通大学生和一般阶层的人无法接受，这就迫切希望对普通家用饮水机进行改进适应社会需求。

技术实现要素：

针对上述存在的问题，本发明提出解决的方法，其技术方案是：在进水管和热水胆之间装一个恒温式自动阀，使得恒温式进水阀和恒温式热水阀的控制是同步相连的。在打开恒温式热水阀的同时恒温式进水阀关闭，让进水管停止向热水胆中放水，保证热水胆里的水始终是热的。关掉恒温式热水阀后，恒温式进水阀将打开，热水胆里面流入冷水，直至装满。

本发明的有益效果是：这种恒温式自动饮水机设计简单，操作方便，能很好地解决饮水机倒出的热水因不断地加入冷水而使温度达不到100℃的问题。

附图说明

下面结合附图对本发明作进一步说明。

图1是这种恒温式自动饮水机左侧视示意图；

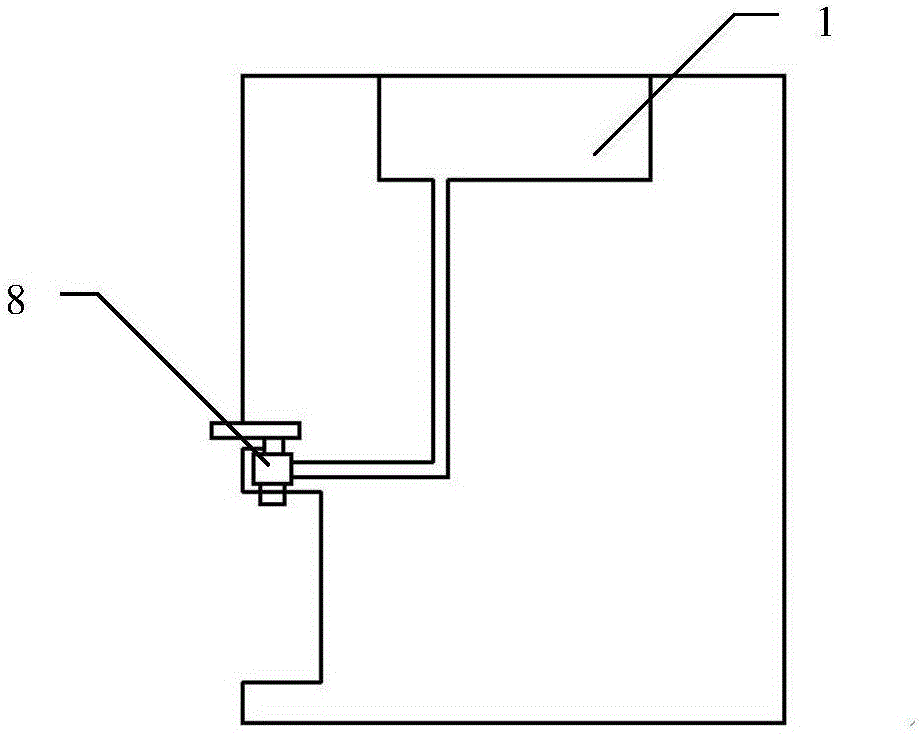

图2是这种恒温式自动饮水机右侧视示意图；

图3是这种恒温式自动饮水机恒温式进水阀与恒温式热水阀连接的局部示意图。

图1、图2、图3中：1—聪明座；2—热水胆；3—三角传动杆；4—进水管；5—进水阀；6—热水阀；7—外壳；8—冷水阀；9—恒温式热水阀按钮；10—恒温式自动进水阀按钮；11—进水阀入口；12—弹簧；13—热水阀入口；14—橡胶1；15—橡胶2；16—热水阀出口；17—进水阀出口。

具体实施方式

如图1、图3所示，由于热水阀入口与热水胆连通，按下恒温式热水阀按钮使弹簧收缩，让橡胶1与热水阀出口分离，热水流出。同时热水阀按钮会带动三角传动杆逆时针转动一角度，从而使恒温式自动进水阀按钮顺时针转动一角度，让橡胶2与恒温式自动进水阀出口紧密接触，由于恒温式自动进水阀出口与热水胆相通，冷水无法进入热水胆。松开热水阀按钮，热水停止流出。此时三角传动杆还原，橡胶2因其收缩性复原，冷水通过恒温式自动进水阀流入热水胆，进行加热。

如图2所示，按下冷水阀，冷水流出。
