盛水容器的制作方法

本发明涉及一种盛水容器。

背景技术：

目前市场上存在的众多保温杯，能在较长时间保持内部液体的温度，但也导致由于液体温度需要很长时间才能达到适合用户饮用的范围，例如开水倒入保温杯内，即使是杯盖打开的情况，也可能需要超过半小时的时间才能饮用，如果用户在携带保温杯移动状态，需要保持杯盖闭合，则需要更久的时间，例如4小时以上才能达到适合饮用的温度，部分产品会使用可拆卸的杯盖来同时当茶杯使用，但也存在需要用户保持在相对不移动的状态，将保温杯内的液体倒到杯盖内，经过一段时间的降温，才能饮用，因此目前存在的保温杯产品，无法很好的同时实现保温和降温到适合饮用温度的功能。

有鉴于此，特提出本发明。

技术实现要素：

本发明旨在至少在一定程度上解决相关技术中的技术问题之一。

为此，本发明的目的在于提出一种保温杯及其制造方法。具体技术方案如下：

一种盛水容器，包括由上至下依次设置的杯盖、散热杯体和保温杯体，所述散热杯体的底壁与所述保温杯体的开口密封连接，所述散热杯体的底壁与所述保温杯体的开口之间设有单向过水开关，所述单向过水开关处于打开状态时，所述保温杯体与所述散热杯体相连通。

根据本发明提供的保温杯，在现有技术的技术上增加了散热杯体，散热杯体的底壁和保温杯体的开口之间设有单向过水开关，通过单向过水开关的开闭可以实现保温杯体与散热杯体的连通或隔绝，同时通过密封件加强保温杯体与散热杯体的密封性能，实现了保温与快速冷却的功能，解决了现有技术中保温杯无法实现快速冷却的问题。

另外，根据本发明上述实施例的保温杯还可以具有如下附加的技术特征：

根据本发明的一个示例，所述散热杯体外部套设有保护罩，所述保护罩上端与所述杯盖相连接，下端与所述保温杯体可拆卸相连接。

根据本发明的一个示例，所述散热杯体的底壁的中部开设有过水孔，所述单向过水开关为安装在所述过水孔上的单向阀，所述单向阀包括伸入所述过水孔并置于所述保温杯体的端部和所述端部两侧的弹性挡片，所述端部与所述过水孔之间设有过水间隙，所述端部设有与所述过水孔相配合的限位凸缘，所述限位凸缘限制所述端部上下移动，所述弹性挡片位于所述散热杯体内。

根据本发明的一个示例，所述散热杯体的底壁的侧部开设有过水孔，所述单向过水开关为安装在所述过水孔上的单向阀，所述单向阀包括伸入所述过水孔并置于所述保温杯体的端部和与端部相连接的弹性部，所述端部与所述过水孔之间设有过水间隙，所述端部上设有与所述过水孔相配合的限位凸缘，所述限位凸缘限制所述端部上下移动，所述弹性部位于所述散热杯体内。

根据本发明的一个示例，所述散热杯体的底壁的中部开设有过水孔，所述单向过水开关为安装在所述过水孔上的单向阀，所述单向阀包括转轴和与转轴相连接的多个转动片，当盛水容器倒置时，在重力作用下转动片转动以打开单向阀的阀门，使得所述保温杯体和所述散热杯体相连通；盛水容器正放时，在重力作用下转动片转动以关闭单向阀的阀门。

根据本发明的一个示例，所述散热杯体的底壁包括右上至下设置的第一层和第二层，所述第一层和第二层均设有进水孔道，所述第一层和所述第二层之间安装有球体，所述球体在盛水容器处于正放状态时关闭所述第二层的进水孔道，所述球体在盛水容器倒置时打开所述第二层的进水孔道，以使所述保温杯体与所述散热杯体相连通。

根据本发明的一个示例，所述散热杯体底部设有通孔，所述保温本体顶部设有与所述通孔尺寸相适配的凸起，旋转所述保护罩带动所述散热杯体转动，可使得所述通孔与所述凸起开闭配合，以打开或关闭所述保温杯体与所述散热杯体之间的连通。

根据本发明的一个示例，所述散热杯体和所述保护罩之间设有安装空间，所述安装空间内设有与所述保护罩相连接的散热片，所述散热片形状可使所述保护罩相对于所述散热杯体旋转时改变所述散热片与所述散热杯体的接触面积。

根据本发明的一个示例，散热杯体与保护罩之间设有弹性缓冲件和/或温度传感器，所述温度传感器连接有温度显示装置。

根据本发明的一个示例，所述散热杯体与所述保温杯体之间设有过滤模块。

本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

附图说明

图1为本发明实施例一的盛水容器的结构示意图；

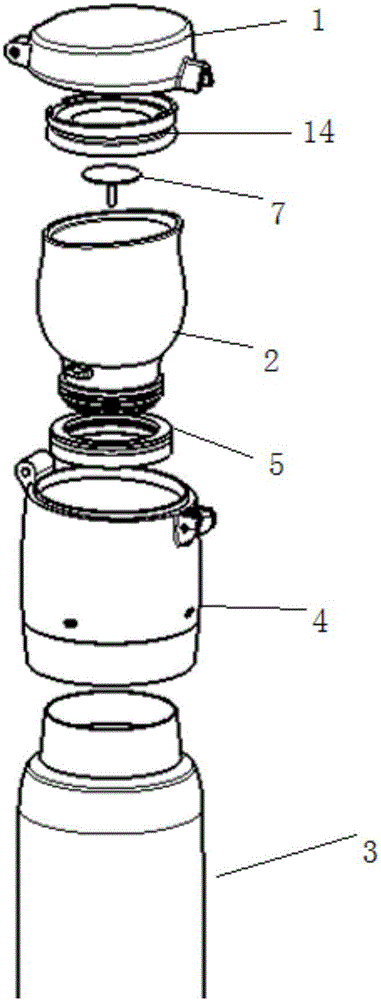

图2为本发明实施例一的盛水容器的爆炸图；

图3为本发明实施例一的盛水容器的一种单向阀的示意图；

图4为本发明实施例一的盛水容器的另一种单向阀的示意图；

图5为本发明实施例一的盛水容器的再一种单向阀的示意图；

图6为本发明实施例一的盛水容器的另外一种单向阀的示意图；

图7本发明实施例一的盛水容器的散热片的示意图；

图8本发明实施例一的盛水容器的弹性缓冲件的示意图；

图9本发明实施例一的盛水容器的温度传感器的示意图；

图10本发明实施例一的盛水容器的过滤模块的示意图；

图11本发明实施例二的盛水容器的单向过水开关的示意图；

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

下面参考附图来详细描述根据本发明的保温杯。

结合附图所示，本实施例提供了一种盛水容器，包括由上至下依次设置的杯盖1、散热杯体2和保温杯体3，杯盖1与散热杯体2之间设有杯盖密封圈14，散热杯体2外部套设有保护罩4，散热杯体2的散热可以是直接自行散热或者设有散热装置，本实施例的保护罩4上端与杯盖1相连接，杯盖1与保护罩4或者杯体的连接可以是可拆卸连接或者铰接，只要能够实现打开散热杯体进行倒水即可，保护罩4的下端与保温杯体3可拆卸相连接，可使得散热杯体2和保温杯体3可相对拆分。本实施例的散热杯体2的底壁与保温杯体3的开口密封连接，具体的可以设置密封圈5，散热杯体2的底壁与保温杯体3的开口之间设有单向过水开关，单向过水开关处于打开状态时，保温杯体与散热杯体相连通。

本实施例提供的保温杯，在现有技术的技术上增加了散热杯体，散热杯体的底壁和保温杯体的开口之间设有单向过水开关，通过单向过水开关的开闭可以实现保温杯体与散热杯体的连通或隔绝，同时通过密封件加强保温杯体与散热杯体的密封性能，实现了保温与快速冷却的功能，解决了现有技术中保温杯无法实现快速冷却的问题。

本实施例的单向过水开关有多种结构，具体的，如图3所示，如在散热杯体2的底壁的中部开设有过水孔6，单向过水开关为安装在过水孔6上的单向阀7，单向阀包括伸入过水孔6并置于保温杯体3的端部701和端部两侧的弹性挡片702，具体的，另个弹性挡片可以是一体圆形结构，端部701与过水孔6之间设有过水间隙，端部701设有与过水孔6相配合的限位凸缘(未示出)，限位凸缘限制端部701上下移动的范围，弹性挡702片位于散热杯体内。如图2所示，软胶材质的单向阀的弹性部703自身重力和液体重力作用下变形打开，液体流过该阀门到散热杯体内，再次将盛水容器正放，软胶材质的单向阀关闭，关闭散热杯体2和保温杯体3之间的连通，散热杯体2的水进行散热，散热后可立即供人饮用，而保温杯体3中的水可以继续保温。

如图4所示，再例如，单向阀还可以是图中的结构，单向阀7包括伸入过水孔并置于保温杯体的端部701和与弹性部703，端部701与过水孔之间设有过水间隙，端部701上设有与过水孔相配合的限位凸缘，限位凸缘限制端部701上下移动的范围，弹性部703位于散热杯体内。将单向阀7设置在散热杯体2的侧部便于杯子倒置时液体更快速的通过两杯体之间的过水孔6。其过程和远离与上述的单向阀一致，只是安装位置不同，弹性挡片和弹性部的形状不同而已。

如图5所示，再例如，单向阀7还可以由转轴704和与转轴704相连接的两个转动片705组成，当盛水容器倒置时，在重力作用下转动片705转动以打开单向阀的阀门，使得保温杯体2和散热杯体3相连通；盛水容器正放时，在重力作用下转动片705转动以关闭单向阀的阀门。

如图6所示，再例如，单向阀还可以是以下结构：散热杯体的底壁包括右上至下设置的第一层8和第二层9，第一层与第二层之间设有形状类似于“八字”的通道，第一层8和第二层9均设有进水孔道，第一层8和第二层9之间的“八字”的通道安装有球体10，球体10在盛水容器处于正放状态时关闭第二层9的进水孔道，球体在盛水容器倒置时打开第二层9的进水孔道，以使保温杯体与散热杯体相连通。

如图7所示，为了使得本实施例的盛水容器具有，散热杯体2和保护罩4之间设有安装空间，安装空间内设有与保护罩相连接的散热片11，散热片11可通过电流加热等方式，来对散热杯体内液体加热或保持温度，散热片11形状可使保护罩4相对于散热杯体2旋转时改变散热片11与散热杯体2的接触面积，通过改变散热片11与散热杯体2的接触面积实现冷却效果的控制，从而调节冷却时间。更有利的，该安装空间可以是密闭的，在保护罩4上设置有抽真空阀，用户可通过将该空间抽真空，来达到使散热杯体2具有保温的效果。

如图8所示，更有利的，散热杯体2与保护罩4之间设有弹性缓冲件12，弹性缓冲件12可以是橡胶圈等结构，当盛水容器收到跌落等冲击时，散热杯能得到保护罩4的保护，由于散热杯2直接存放饮用液体，为用户健康考虑，会采用玻璃，陶瓷等材料，保护罩可使用抗冲击的的材料，如塑料等，因此弹性缓冲件12增强了其安全性，此种结构容易实现对散热杯体的抗冲击保护。

如图9所示，更有利的，散热杯体2与保护罩4之间可设置温度传感器13，温度传感器13紧贴散热杯外壁，感知的温度通过显示设备让用户了解，显示设备可以是外部的显示屏或者手机客户端等，便于用户得知水体温度，以便及时引用。

如图10所示，更有利的，可以在散热杯体2与保温杯体3之间设有过滤模块15。当单向过水开关打开时，液体由于重力作用，从保温杯体通过过滤模块之后再进入散热杯体，以达到过滤液体的作用，用户饮用更加健康卫生。

实施例二

如图11所示，本实施例与上述实施例的不同之处在于，本实施例的单向过水开关是在散热杯体2的底部设有通孔201，保温本体3的顶部设有与通孔尺寸相适配的凸起301，旋转保护罩4带动散热杯体2转动，可实现通孔201与凸起301之间的开闭配合，以打开或关闭保温杯体与散热杯体之间的连通。
