一种新型多功能橱柜的制作方法

本发明涉及橱柜的技术领域，特别是一种新型多功能橱柜的技术领域。

背景技术：

现有的家庭使用的橱柜，一般都具有固定在墙壁上的吊柜和设置在地面上的橱柜，但通常地面上的橱柜里的靠墙空间都不好利用，并且没有各种调料的隐藏收纳装置，使这些品类繁多的调料挤占橱柜有限的操作台面，影响厨房整洁，调料暴露在外影响卫生，也容易沾染油烟污垢，不便清洁。

由于现有的燃气灶在使用时辐射出大量热量，炒菜做饭时使人感到灼热难耐，而且造成了能量的浪费，不利于环保。

现有的橱柜内具有置物空间，橱柜内设有隔板，通过隔板分隔置物空间，并在隔板上摆放物品。现有的隔板位置固定，无法调整。

技术实现要素：

本发明的目的就是解决现有技术中的问题，提出一种新型多功能橱柜，能够保持橱柜操作台面整洁，保证调料卫生，使用方便，减少能量的浪费，并且方便调节隔板的位置。

为实现上述目的，本发明提出了一种新型多功能橱柜，包括橱柜主体、燃气灶、隔热机构、泵组、保温水箱、加热器、调料储存装置和阀门，所述橱柜主体的工作台面上嵌入有燃气灶，所述燃气灶上设有隔热机构，所述泵组的输入端与橱柜主体内的保温水箱连通，所述泵组的输出端分别与隔热机构和橱柜主体上的出水管连接，所述泵组与隔热机构连接的连接管上设有阀门，所述隔热机构与保温水箱连接，所述保温水箱的底部设有加热器，所述保温水箱上连通有自来水管，所述橱柜主体靠近墙壁的工作台面上设有调料储存装置，所述调料储存装置包括调料盘、容纳室、两个连接体、盖体、定位杆、第一弹簧、固定机构和插槽，所述橱柜主体靠近墙壁的工作台面上设有容纳室，所述调料盘的底部中间设有插槽，所述插槽内设有定位杆，所述定位杆的下端与容纳室的内底面固定连接，所述定位杆上套设有支撑调料盘的第一弹簧，所述盖体的后端与容纳室的后端可转动连接，所述盖体的前端通过固定机构与容纳室的前端固定连接，所述调料盘的相对两侧均通过连接体与盖体可转动连接，所述隔热机构包括上环形体、若干连通管、下环形体、若干支撑脚、进水口和出水口，所述上环形体上设有与泵组的输出端连接的进水口，所述上环形体通过连通管与下环形体连通，所述相邻两个连通管之间设有间隙，所述下环形体上设有与保温水箱连接的出水口，所述下环形体的外侧设有支撑脚，所述橱柜主体的置物室上设有柜门，所述置物室的内部前侧和内部后侧均设有两个滑轨和一个齿条，所述齿条设在两个滑轨的中间，所述置物室的内部前侧上的两个滑轨和置物室的内部后侧上的两个滑轨上均安装有滑座，所述滑座上均设有隔板，所述滑座的底部均设有与齿条啮合连接的固定装置。

作为优选，所述固定装置包括支座、滑动体、拉手、弹簧体和齿座，所述滑座的底部设有支座，所述支座上穿设有可滑动的滑动体，所述滑动体的后端设有拉手，所述滑动体的前端设有与齿条啮合连接的齿座，所述齿座与支座之间的滑动体上套设有弹簧体。

作为优选，所述滑座包括两个支座体、两个插接座、两个插接体、两个第一插接槽和安装座，所述滑轨上设有可滑动的支座体，所述支座体的后端均设有插接座，所述插接座的上端均设有第一插接槽，所述第一插接槽内均插入有插接体，所述插接体上安装有安装座，所述安装座上设有隔板，所述安装座的底部设有支座。

作为优选，还包括第二插接槽，所述插接座的后端设有与插接体相配合的第二插接槽。

作为优选，所述固定机构包括把手、轴体、座体、第二弹簧和阻挡体，所述盖体的前边框设有座体，所述座体和盖体的前边框上穿设有轴体，所述轴体的前端设有把手，所述座体与盖体之间的轴体上套设有第二弹簧和固定连接的阻挡体，所述第二弹簧设在阻挡体与座体之间，所述容纳室上设有与轴体相配合的插孔，所述轴体的后端为斜面，所述容纳室的上端在与插孔对应处设有不锈钢层。

作为优选，所述调料盘内设有若干横板和若干竖板，所述横板与竖板可拆卸安装在调料盘内，所述横板与竖板相互垂直。

作为优选，所述支撑脚的数量为三个，所述三个支撑脚间隔均匀分布，所述支撑脚包括连接套、螺杆体、调节螺母和吸盘，所述下环形体的外侧设有连接套，所述连接套内设有螺杆体，所述螺杆体的下端设有吸盘，所述螺杆体在连接套的下方设有调节螺母。

本发明的有益效果：本发明在工作时，用手拉动把手，把手带动轴体运动，直到从插孔内完全移出，此时，第二弹簧推动调料盘向上运动，同时调料盘通过连接体推动盖体打开，不使用时，用力向下关闭盖体，直到轴体插入插孔内即可；保温水箱内的水通过泵组打入上环形体并通过连通管进入到下环形体，水在通过隔热机构时，燃气灶辐射出大量热量对水进行循环加热，能够减少加热器的加热时间，节省能量，当需要用水时，关闭阀门，泵组将保温水箱内的水打入橱柜主体上的出水管，通过调节支撑脚可根据锅的大小调节隔热机构的上端与锅底之间的距离，提高热量利用率，减少热量流失；隔板调节时，用手拉动拉手，拉手通过滑动体带动齿座运动，直到齿座与齿条完全脱开，然后根据需要对隔板进行高度调节；当隔板需要放倒时，先使齿座与齿条完全脱开，再向上托起隔板直到插接体从第一插接槽内移出，然后翻转隔板成竖直状态，在将插接体插入第二插接槽即可，与现有技术相比，能够保持橱柜操作台面整洁，保证调料卫生，使用方便，减少能量的浪费，并且方便调节隔板的位置。

本发明的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本发明一种新型多功能橱柜的结构示意图；

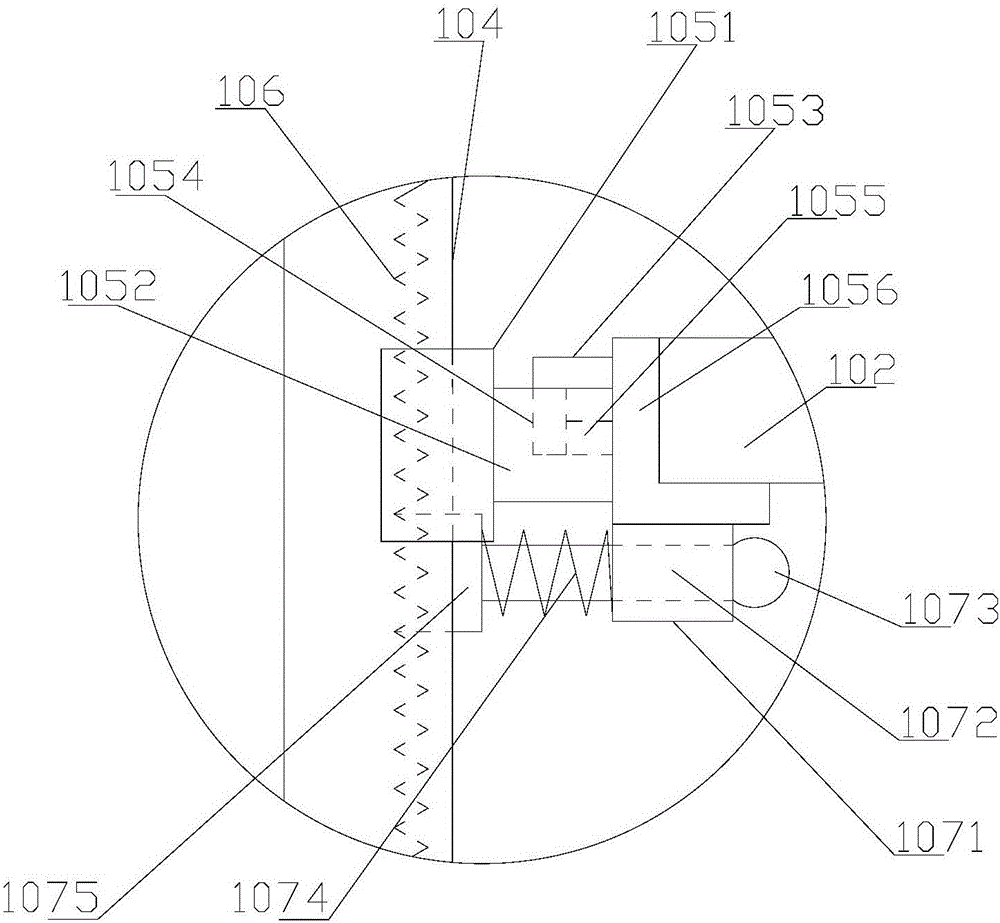

图2是图1中A的放大图；

图3是调料储存装置安装在橱柜主体上的结构示意图。

图中：1-橱柜主体、2-燃气灶、3-隔热机构、4-泵组、5-保温水箱、6-加热器、7-调料储存装置、8-阀门、31-上环形体、32-连通管、33-下环形体、34-支撑脚、35-进水口、36-出水口、37-间隙、341-连接套、342-螺杆体、343-调节螺母、344-吸盘、71-调料盘、72-容纳室、73-连接体、74-盖体、75-定位杆、76-第一弹簧、77-固定机构、78-插槽、721-插孔、722-不锈钢层、711-横板、712-竖板、771-把手、772-轴体、773-座体、774-第二弹簧、775-阻挡体、101-置物室、102-隔板、103-柜门、104-滑轨、105-滑座、106-齿条、107-固定装置、1071-支座、1072-滑动体、1073-拉手、1074-弹簧体、1075-齿座、1051-支座体、1052-插接座、1053-插接体、1054-第一插接槽、1055-第二插接槽、1056-安装座。

【具体实施方式】

参阅图1、图2和图3，本发明一种新型多功能橱柜，包括橱柜主体1、燃气灶2、隔热机构3、泵组4、保温水箱5、加热器6、调料储存装置7和阀门8，所述橱柜主体1的工作台面上嵌入有燃气灶2，所述燃气灶2上设有隔热机构3，所述泵组4的输入端与橱柜主体1内的保温水箱5连通，所述泵组4的输出端分别与隔热机构3和橱柜主体1上的出水管连接，所述泵组4与隔热机构3连接的连接管上设有阀门8，所述隔热机构3与保温水箱5连接，所述保温水箱5的底部设有加热器6，所述保温水箱5上连通有自来水管，所述橱柜主体1靠近墙壁的工作台面上设有调料储存装置7，所述调料储存装置7包括调料盘71、容纳室72、两个连接体73、盖体74、定位杆75、第一弹簧76、固定机构77和插槽78，所述橱柜主体1靠近墙壁的工作台面上设有容纳室72，所述调料盘71的底部中间设有插槽78，所述插槽78内设有定位杆75，所述定位杆75的下端与容纳室72的内底面固定连接，所述定位杆75上套设有支撑调料盘71的第一弹簧76，所述盖体74的后端与容纳室72的后端可转动连接，所述盖体74的前端通过固定机构77与容纳室72的前端固定连接，所述调料盘71的相对两侧均通过连接体73与盖体74可转动连接，所述隔热机构3包括上环形体31、若干连通管32、下环形体33、若干支撑脚34、进水口35和出水口36，所述上环形体31上设有与泵组4的输出端连接的进水口35，所述上环形体31通过连通管32与下环形体33连通，所述相邻两个连通管32之间设有间隙37，所述下环形体33上设有与保温水箱5连接的出水口36，所述下环形体33的外侧设有支撑脚34，所述橱柜主体1的置物室101上设有柜门103，所述置物室101的内部前侧和内部后侧均设有两个滑轨104和一个齿条106，所述齿条106设在两个滑轨104的中间，所述置物室101的内部前侧上的两个滑轨104和置物室101的内部后侧上的两个滑轨104上均安装有滑座105，所述滑座105上均设有隔板102，所述滑座105的底部均设有与齿条106啮合连接的固定装置107，所述固定装置107包括支座1071、滑动体1072、拉手1073、弹簧体1074和齿座1075，所述滑座105的底部设有支座1071，所述支座1071上穿设有可滑动的滑动体1072，所述滑动体1072的后端设有拉手1073，所述滑动体1072的前端设有与齿条106啮合连接的齿座1075，所述齿座1075与支座1071之间的滑动体1072上套设有弹簧体1074，所述滑座105包括两个支座体1051、两个插接座1052、两个插接体1053、两个第一插接槽1054和安装座1056，所述滑轨104上设有可滑动的支座体1051，所述支座体1051的后端均设有插接座1052，所述插接座1052的上端均设有第一插接槽1054，所述第一插接槽1054内均插入有插接体1053，所述插接体1053上安装有安装座1056，所述安装座1056上设有隔板102，所述安装座1056的底部设有支座1071，还包括第二插接槽1055，所述插接座1052的后端设有与插接体1053相配合的第二插接槽1055，所述固定机构77包括把手771、轴体772、座体773、第二弹簧774和阻挡体775，所述盖体74的前边框设有座体773，所述座体773和盖体74的前边框上穿设有轴体772，所述轴体772的前端设有把手771，所述座体773与盖体74之间的轴体772上套设有第二弹簧774和固定连接的阻挡体775，所述第二弹簧774设在阻挡体775与座体773之间，所述容纳室72上设有与轴体772相配合的插孔721，所述轴体772的后端为斜面，所述容纳室72的上端在与插孔721对应处设有不锈钢层722，所述调料盘71内设有若干横板711和若干竖板712，所述横板711与竖板712可拆卸安装在调料盘71内，所述横板711与竖板712相互垂直，所述支撑脚34的数量为三个，所述三个支撑脚34间隔均匀分布，所述支撑脚34包括连接套341、螺杆体342、调节螺母343和吸盘344，所述下环形体33的外侧设有连接套341，所述连接套341内设有螺杆体342，所述螺杆体342的下端设有吸盘344，所述螺杆体342在连接套341的下方设有调节螺母343。

本发明工作过程：

本发明一种新型多功能橱柜在工作过程中，用手拉动把手771，把手771带动轴体772运动，直到从插孔721内完全移出，此时，第二弹簧774推动调料盘71向上运动，同时调料盘71通过连接体73推动盖体74打开，不使用时，用力向下关闭盖体74，直到轴体772插入插孔721内即可；保温水箱5内的水通过泵组4打入上环形体31并通过连通管32进入到下环形体33，水在通过隔热机构3时，燃气灶2辐射出大量热量对水进行循环加热，当需要用水时，关闭阀门8，泵组4将保温水箱5内的水打入橱柜主体1上的出水管，通过调节支撑脚34可根据锅的大小调节隔热机构3的上端与锅底之间的距离；当隔板102调节时，用手拉动拉手1073，拉手1073通过滑动体1072带动齿座1075运动，直到齿座1075与齿条106完全脱开，然后根据需要对隔板102进行高度调节；当隔板102需要放倒时，先使齿座1075与齿条106完全脱开，再向上托起隔板102直到插接体1053从第一插接槽1054内移出，然后翻转隔板102成竖直状态，在将插接体1053插入第二插接槽1055即可，与现有技术相比，能够保持橱柜操作台面整洁，保证调料卫生，使用方便，减少能量的浪费，并且方便调节隔板的位置。

上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。
