带有婴儿床的双人床的制作方法

本发明属于家用家具领域，尤其是涉及一种双人床。

背景技术：

目前大多数家庭的双人床都不带婴儿床，如果将婴儿与父母同床睡，熟睡后有可能伤害到婴儿，买新的婴儿床在婴儿长大后婴儿床便没有用，而且存放很占地方。

技术实现要素：

有鉴于此，本发明旨在提出一种带有婴儿床的双人床，既保证了婴儿睡觉的安全，还减少了婴儿床的浪费与存放问题。

为达到上述目的，本发明的技术方案是这样实现的：

带有婴儿床的双人床，包括：

床体，所述床体为水平放置的长方体，床体的一侧固定连接有背板，所述背板上固定连接有床灯，所述床灯包括通线管、灯罩和灯泡，床体靠近背板的两个侧面各挖有一个长方体的置柜槽，其中一个置柜槽旁边挖有收纳槽，所述收纳槽为水平长方体，收纳槽两侧内壁上固定连接有滑轨。

杂物柜，所述杂物柜设于置柜槽内，杂物柜上转动连接有柜门。

婴儿床，所述婴儿床包括滑动板、支撑腿和护栏，所述滑动板的两个侧壁分别设有一个滑槽，所述滑槽沿着滑轨滑动，滑动板下表面可拆卸连接有支撑腿，所述支撑腿上半部粗下半部细，滑动板上表面挖有一圈护栏孔，所述护栏孔内可拆卸连接有护栏。

进一步的，所述通线管与灯罩之间为固定连接。

进一步的，所述背板为长方体。

进一步的，所述收纳槽同侧的置柜槽位于收纳槽与背板之间。

进一步的，所述置柜槽以床体的水平中心线为中心对称分布。

进一步的，所述杂物柜为长方体。

进一步的，杂物柜内部空间分为上下两层。

进一步的，所述护栏为长方体板。

相对于现有技术，本发明所述的方便照顾婴儿的双人床具有以下优势：

当人们需要婴儿床的时候，只需要将婴儿床拉出后组装，便可使用，不需要再添置婴儿床，婴儿也可以睡在父母身边，既方便父母照顾，也不会对婴儿造成危害，在不需要婴儿床的时候，只需将其拆下存放在双人床内即可。

附图说明

构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

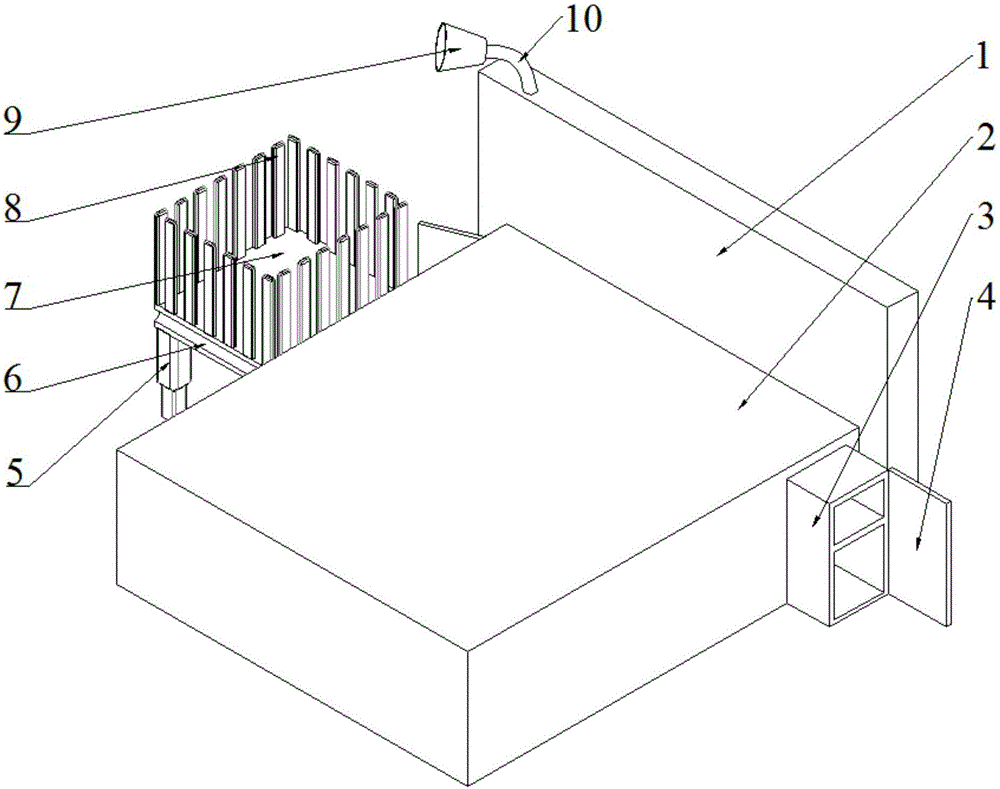

图1为本发明的结构示意；

图2为本发明的主视图；

图3为本发明的左视图；

图4为图1的透视图。

附图标记说明：

1-背板；2-床体；3-杂物柜；4-柜门；5-支撑腿；6-滑槽；7-滑动板；8-护栏；9-灯罩；10-通线管；11-盖板；12-置柜槽；13-滑轨；14-收纳槽。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

如图1～4所示，带有婴儿床的双人床，包括：

床体2，所述床体2为水平放置的长方体，床体2的一侧固定连接有背板1，所述背板1上固定连接有床灯，所述床灯包括通线管10、灯罩9和灯泡，床体2靠近背板1的两个侧面各挖有一个长方体的置柜槽12，其中一个置柜槽12旁边挖有收纳槽14，所述收纳槽14为水平长方体，收纳槽14两侧内壁上固定连接有滑轨13。

杂物柜3，所述杂物柜3设于置柜槽14内，杂物柜3内部空间分为上下两层，杂物柜3上转动连接有柜门4。

婴儿床，所述婴儿床包括滑动板7、支撑腿5和护栏8，所述滑动板7的两个侧壁分别设有一个滑槽6，所述滑槽6沿着滑轨13滑动，滑动板7下表面可拆卸连接有支撑腿5，所述支撑腿5上半部粗下半部细，滑动板7上表面挖有一圈护栏孔，所述护栏孔内可拆卸连接有护栏8。

所述通线管10与灯罩9之间为固定连接。

所述背板1为长方体。

所述收纳槽14同侧的置柜槽12位于收纳槽14与背板1之间。

所述置柜槽12以床体2的水平中心线为中心对称分布。

所述杂物柜3为长方体。

所述杂物柜3内部空间分为上下两层。

所述护栏8为长方体板。

该装置工作原理，在需要使用婴儿床的时候，将盖板11打开，从收纳槽14里拉出滑动板7，在滑动板7下部连接支撑腿5，支撑腿5刚好接触地面，在滑动板7上部的护栏槽内插上护栏8，即可使婴儿睡在父母旁边，杂物柜3里可以放置婴儿用品，背板1上的床灯方便晚上起来时使用，当不需要婴儿床时，只需将护栏8以及支撑腿5拆下，连同滑动板7一起放入收纳槽14，将盖板11合上即可，既不占空间，还方便使用。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
