智能邮筒和识别邮寄数据以预先分类邮件的方法与流程

本发明涉及一种智能邮筒及其运行方法，特别是一种识别邮寄数据以预先分类邮件的智能邮筒与方法。

背景技术：

邮筒，是常见于街道上，收集寄出信件的邮政设施。寄件人若不方便去邮局，可以把邮件投入就近的邮筒，邮递人员会定时来邮筒收集邮件并运回区域邮递中心，再将邮件投递至寄送地点。

事实上，在区域邮递中心中，来自同一区域不同邮筒的邮件会由邮递人员或机器依据邮政编码对邮件进行分类，再依据邮件的分类整批运送邮件至各区域的寄送中心，最后再投递到寄送地点。也就是说，被投入邮筒中的邮件并不会直接被寄送，而是需要先由邮递人员运回区域邮递中心后分类后才会被寄送，需要较长的处理时间。

综上所述，可知现有技术中长期以来一直存在邮筒中的邮件需要花费额外时间运回区域邮递中心分类无法直接寄送的问题，因此有必要提出一种改进的技术手段来解决这一问题。

技术实现要素：

有鉴于现有技术存在邮筒中的邮件需要花费额外时间运回区域邮递中心分类无法直接寄送的问题，本发明公开了一种智能邮筒和识别邮寄数据以预先分类邮件的方法，其中：

本发明所公开的智能邮筒，至少包括：投入口；文字识别区，用以容置通过投入口的邮件；数据处理单元，用以识别被容置于文字识别区的邮件上的邮寄数据，并产生相对应的归类数据；邮件收纳区，与归类数据对应；邮件分类单元，与文字识别单元电连接，用以将邮件由文字识别区归类至与归类数据对应的邮件收纳区。

本发明所公开的识别邮寄数据以预先分类邮件的方法，应用于智能邮筒，该方法的步骤至少包括：在智能邮筒中设置文字识别区和邮件收纳区；容置通过投入口的邮件；识别被容置于文字识别区的邮件上的邮寄数据，并产生相对应的归类数据；将邮件归类到与归类数据对应的邮件收纳区。

本发明所公开的智能邮筒与方法如上，与现有技术之间的差异在于本发明通过在邮筒中设置文字识别区与邮件收纳区后，当有邮件通过邮筒的投入口后，识别邮件上的邮寄数据以产生相对应的归类数据，并依据归类数据将邮件由文字识别区归类到相对应的邮件收纳区中，由此解决现有技术所存在的问题，并可以达成加快邮件处理速度并减轻邮递人员分类邮件的负担的技术效果。

附图说明

图1a为本发明所述的智能邮筒的外观示意图。

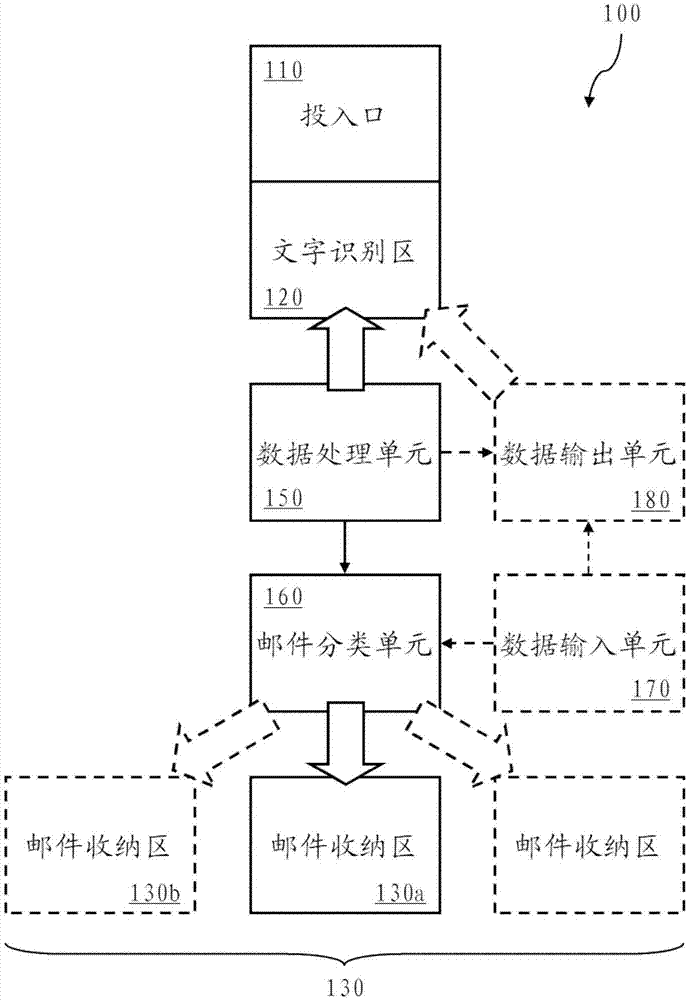

图1b为本发明所述的智能邮筒的组件示意图。

图2a为本发明所述的识别邮寄数据以预先分类邮件的方法流程图。

图2b为本发明所述的提供邮件的附加方法流程图。

图2c为本发明所述的更新错误邮政编码的附加方法流程图。

附图标记列表

100智能邮筒

110投入口

120文字识别区

130邮件收纳区

130a、130b邮件收纳区

150数据处理单元

160邮件分类单元

170数据输入单元

180数据输出单元

具体实施方式

以下将配合图式和实施例来详细说明本发明的特征与实施方式，这些内容足以使任何本领域中的技术人员能够轻易地充分理解本发明解决技术问题所应用的技术手段并据以实施，由此实现本发明可达成的技术效果。

本发明提出了一种智能邮筒，在用户将邮件投入智能邮筒后，智能邮筒可以自动分类被投入的邮件，使得每一个被投入智能邮筒的邮件都可以被归类到相对应的收纳区。其中，本发明所述的邮件包括但不限于明信片、现金袋、信封袋、包裹等。

以下先以图1a中的本发明所述的智能邮筒的外部示意图以及图1b中的本发明所述的智能邮筒的组件示意图来说明本发明的系统运作。如图1a与图1b所示，本发明的智能邮筒100包括有投入口110、文字识别区120、邮件收纳区130、数据处理单元150和邮件分类单元160，另外，智能邮筒100也可以包括数据输入单元170和/或数据输出单元180。

投入口110设置于智能邮筒100的表面上，可供寄件人投入邮件。投入口110可以是智能邮筒100上的洞口，寄件人可将邮件塞入或放入投入口，使得被投递的邮件可以从智能邮筒100的外部通过投入口110进入智能邮筒100的内部。一般而言，投入口110可以包括用来挡住洞口的挡板(图中未示)，但本发明并不以此为限。在部分的实施例中，投入口110也可能包括可开启的门(图中未示)，发件人可以在把门开启后，手持邮件将邮件送入投入口110，由此将邮件放置于文字识别区120中。

文字识别区120是设置于智能邮筒100内部的空间，负责容置通过投入口110的邮件，也就是说，投入口110分隔了文字识别区120与智能邮筒100的外部。一般而言，通过投入口110的邮件会一直被容置在文字识别区120，直到邮件分类单元160将被容置的文件归类到相对应的邮件收纳区130。

邮件收纳区130也是设置于智能邮筒100内部的空间，提供邮件的放置空间，由此存放被邮件分类单元160归类后的邮件。一般而言，智能邮筒100内设置有多个邮件收纳区130。

数据处理单元150负责扫瞄并识别被容置于文字识别区120中的邮件上的邮寄数据。数据处理单元150所扫描与识别的邮寄数据为寄送邮件所需要的数据，包括但不限于邮寄地址以及邮政编码等。

数据处理单元150可以包括一个或多个扫描仪(图中未示)，由此扫描通过投入口110而位于文字识别区120中的邮件上的邮寄数据。数据处理单元150所包括的扫瞄器可以是影像扫描装置，也可以是影像捕获设备，本发明并没有特别的限制，任何可以取得邮件上所包含的邮寄数据的装置都可以在本发明中使用。

当数据处理单元150仅包括一个扫描仪时，发件人需要依照预定的方式投入邮件，例如将邮件以有邮寄数据的一面(在本文中，后续将以“正面”表示)朝上或朝下的方式，将邮件塞入或放入投入口110，使得邮件的正面可以面对数据处理单元150所包括的扫瞄器，由此让数据处理单元150可以确实地扫描邮件上的邮寄数据，进而根据邮件上所包含的邮寄数据的影像识别出文字形式的邮寄数据；而当数据处理单元150包括多个扫描仪时，数据处理单元150所包括的扫瞄器可以被设置在投入口110的对应两侧，如此，不论邮件的正面是朝上或朝下被塞入或放入投入口110，至少有一个扫瞄器可以扫描到通过投入口110进入文字识别区120的邮件上的邮寄数据，使得数据处理单元150可以根据邮件上所包含的邮寄数据的影像识别出文字形式的邮寄数据。另外，数据处理单元150所包括的扫描仪也可以设置在文字识别区120的上下左右和/或前后的侧壁上，由此扫描被容置于文字识别区120的邮件而取得邮件上所包含的邮寄数据的影像，使得数据处理单元150可以根据所取得的影像识别出文字形式的邮寄数据。

数据处理单元150还负责依据所识别出的邮件数据产生与当前被容置于文字识别区120中的邮件相对应的归类数据。数据处理单元150所产生的归类数据可以由任意数量的文字、数字、符号等字符任意排列而成，但本发明所述的归类数据格式与内容并不以上述为限，任何足以让邮件分类单元160归类当前被容置于文字识别区120的邮件的资料都可以在本发明中使用。

数据处理单元150所产生的归类数据也可以对应到一个或多个邮件收纳区130，一般而言，不同的归类数据会对应到不同的邮件收纳区130，也就是归类数据与邮件收纳区130通常为一对一的对应关系，但在部份的实施例中，为了避免一个邮件收纳区130没有足够的空间存放与特定归类数据对应的邮件，则可能设置两个或更多与该特定归类数据对应的邮件收纳区130。

数据处理单元150也可以依据所识别出的邮寄数据中的邮件地址判断数据处理单元150所识别出的邮寄数据中的邮政编码是否正确。一般而言，数据处理单元150可以预先储存每一个邮政编码所对应的地址范围，由此依据所识别出的邮政编码读出相对应的地址范围，并判断所识别出的邮件地址是否落在被读出的地址范围内，若是，则表示邮寄数据中的邮政编码正确，反之，若数据处理单元150所识别出的邮件地址没有落在被读出的地址范围内，则表示邮寄数据中的邮政编码错误。其中，数据处理单元150可以使用档案或数据库中的数据表的方式储存邮政编码以及相对应的地址范围，但本发明并不以此为限。另外，数据处理单元150判断依据邮寄资料中的邮件地址判断邮寄数据中的邮政编码是否正确的方式亦不以上述为限。

数据处理单元150也可以在判断出邮寄数据中的邮政编码错误时，依据所识别出的邮件地址判断新邮政编码。一般而言，数据处理单元150可以比对所识别出的邮件地址与所储存的每一个地址范围，由此判断包括所识别出的邮件地址的地址范围，进而读取与所判断出的地址范围相对应的邮政编码，其中，被读取出的邮政编码即为新邮政编码。但数据输出单元180依据邮寄数据中的邮件地址判断新邮政编码的方式并不以此为限。

邮件分类单元160与数据处理单元150电连接，负责将被容置于文字识别区120中的邮件归类到与数据处理单元150所产生的归类数据对应的邮件收纳区130中。邮件分类单元160可以包括机械结构，例如机械手臂或运送信件的托盘或容器等，由此将被容置于文字识别区120中的邮件夹取或呈送至邮件收纳区130中，但邮件分类单元160将邮件由文字识别区120归类到邮件收纳区130的方式并不以上述为限。

在部分的实施例中，如果数据处理单元150没有或无法从邮件上扫描到邮寄数据，则邮件分类单元160可以将被容置于文字识别区120中的邮件归类至特定的邮件收纳区130中，相似地，若邮件分类单元160无法判断出与数据处理单元150所产生的归类数据相对应的邮件收纳区130，则邮件分类单元160也可以将被容置于文字识别区120中的邮件归类至特定的邮件收纳区130中。

另外，邮件分类单元160也可以使用所包括的机械手臂或运送信件的托盘或容器等装置，取出特定的邮件收纳区130中的所有邮件，例如，提供与数据输入单元170提供输入的识别数据相对应的邮件收纳区130中的所有邮件。其中，上述识别数据可以是由任意数量的文字、数字、符号等字符任意排列而成的数据，例如，邮差的身份标识符或员工编号，或是特定范围的地区标识符等，本发明并没有特别的限制，任何足以让邮件分类单元160判断出需要取出邮件的邮件收纳区130的数据都可以在本发明中使用。邮件分类单元160可以预先储存识别资料与邮件收纳区130的识别资料的对应关系，由此依据与识别资料对应的邮件收纳区130的识别数据判断需要被取出邮件的邮件收纳区130，在部分的实施例中，邮件分类单元160也可以通过有线或无线网络联机至邮递服务器(图中未示)查询与被输入的识别数据对应的邮件收纳区130的识别数据。

数据输入单元170可以供输入邮寄资料。数据输入单元170可以是键盘、触控面板或触控屏幕等输入设备，由此供用户按压按键来输入邮寄数据；数据输入单元170也可以是通信装置，由此通过蓝牙、红外线、近场通信等无线通信技术或usb、ieee1394等连接接口接收智能邮筒100外部的便携式装置(图中未示)所传送的邮寄数据；数据输入单元170也可以是影像捕获设备与影像识别装置，通过采集并识别智能邮筒100外部的便携式装置所显示的邮寄数据。但数据输入单元170并不以上述为限。

数据输入单元170可以与邮件分类单元160连接，并可以供输入识别数据，使邮件分类单元160提供与被输入的识别数据对应的一个或多个邮件收纳区130中的所有邮件。与输入邮寄数据相似地，数据输入单元可以通过输入设备、通信装置、影像采集与识别装置提供识别数据的输入，本发明并没有特别的限制。

数据输出单元180可以与数据输入单元170电连接，并可以包括打印装置(图中未示)，由此在被容置于文字识别区120中的邮件上打印数据输入单元170提供输入的邮寄数据。

数据输出单元180也可以与数据处理单元150电连接，并可以使用数据处理单元150所判断出的新邮政编码更正被容置于文字识别区120中的邮件上的邮政编码，使得被容置于文字识别区120中的邮件上的邮政编码被更新为正确的邮政编码。一般而言，数据输出单元180可以包括打印装置(图中未示)，由此将正确的新邮政编码打印到被容置于文字识别区120中的邮件上，在部分的实施例中，数据输出单元180还可以包括贴标装置(图中未示)，由此在错误的邮政编码上贴上标签，使得错误的邮政编码被贴上的标签遮挡。数据输出单元180甚至可以将正确的新邮政编码打印在遮挡错误的邮政编码的标签上。

接着以一个实施例来解说本发明的运作系统与方法，并请参照图2a中的本发明所述的识别邮寄数据以预先分类邮件的方法流程图。

首先，需要在本发明所述的智能邮筒100中设置文字识别区120以及邮件收纳区130(步骤202)。

在包括文字识别区120以及邮件收纳区130的智能邮筒100被设置后，当有寄件人将邮件投入智能邮筒100后，智能邮筒100的文字识别区120可以容置通过投入口110的邮件(步骤210)。在本实施例中，假设寄件人的邮件为包括信件的信封，寄件人在将邮件塞入智能邮筒100的投入口110后，寄件人的邮件将会落入文字识别区120中。

另外，在寄件人在将邮件塞入智能邮筒100的投入口110后，智能邮筒100的数据处理单元150可以识别被容置在智能邮筒100的文字识别区120中的邮件上的邮寄数据(步骤230)。在本实施例中，假设数据处理单元150所包括的扫描仪被设置在投入口110的上下两侧，当邮件通过投入口110进入文字识别区120时，数据处理单元150可以扫描并识别通过投入口110的邮件上的邮寄数据。

在智能邮筒100的数据处理单元150识别出邮寄数据后，数据处理单元150可以产生与所识别出的邮寄数据相对应的归类数据(步骤260)。在本实施例中，假设数据处理单元150所识别出的邮寄资料中的邮政编码表示邮寄要寄往本地的第一区，则数据处理单元150可以依据所识别出的邮政编码产生与本地的第一区相对应的归类数据。

在智能邮筒100的数据处理单元150产生归类数据后，智能邮筒100的邮件分类模块160可以将被容置在智能邮筒100的文字识别区120中的邮件归类到与数据处理单元150所产生的归类数据相对应的邮件收纳区130中(步骤270)。在本实施例中，邮件分类单元160可以依据归类数据将被容置在文字识别区120中的邮件归类到存放寄送到本地第一区的邮件的邮件收纳区130a中。

而后，当邮递人员来到智能邮筒100取信时，可以如图2b的流程所示，通过智能邮筒100的数据输入单元170输入识别数据(步骤282)，使得智能邮筒100的邮件分类单元160提供与被输入的识别数据对应的各个邮件收纳区130中的所有邮件给邮递人员(步骤286)。在本实施例中，邮件分类单元160可以依据数据输入单元170提供输入的识别资料取得相对应的邮件收纳区130的识别资料，并依据所取得的邮件收纳区130的识别数据将相对应的邮件收纳区130a与邮件收纳区130b中的邮件分别取出，使得邮递人员可以分次取得要投递到不同区域的邮件。

如此，通过本发明，邮件可以直接被分类而交由邮递人员进行投递，而不需要先送至区域邮递中心进行分类后再交由邮递人员投递，可以加快邮筒中的邮件的处理速度，并减少了区域邮递中心的邮递人员分类邮件的负担。

上述的实施例中，在智能邮筒100的数据处理单元150识别出被容置在智能邮筒100的文字识别区120中的邮件上的邮寄数据(步骤230)后，可以如图2c的流程所示，数据处理单元150可以依据所识别出的邮寄数据中的邮件地址判断所识别出的邮寄资料中的邮政编码是否正确(步骤240)。若正确，则数据处理单元150可以产生与所识别出的邮寄数据相对应的归类数据(步骤260)。

但如果智能邮筒100的数据处理单元150判断所识别出的邮寄数据中的邮政编码不正确，则数据处理单元150可以依据所识别出的邮寄数据中的邮件地址判断正确的新邮政编码(步骤251)，智能邮筒100的数据输出单元180可以依据数据处理单元150所判断出的新邮政编码更正被容置在智能邮筒100的文字识别区120中的邮件上的邮政编码(步骤255)。

另外，上述的实施例中，在寄件人将邮件塞入智能邮筒100的投入口110使得智能邮筒100的文字识别区120容置通过投入口110的邮件(步骤210)后，智能邮筒100的数据输入单元170可以提供寄件人输入邮寄资料，智能邮筒100的数据输出单元180可以将被输入的邮寄资料打印于被容置于文字识别区120中的邮件上。

综上所述，可知本发明与现有技术之间的差异在于具有在邮筒中设置文字识别区与邮件收纳区后，当有邮件通过邮筒的投入口后，识别邮件上的邮寄数据以产生相对应的归类数据，并依据归类数据将邮件由文字识别区归类到相对应的邮件收纳区中的技术手段，借助这一技术手段可以解决现有技术所存在邮筒中的邮件需要花费额外时间运回区域邮递中心分类而无法直接寄送的问题，进而达成加快邮件处理速度并减轻邮递人员分类邮件的负担的技术效果。

再者，本发明的识别邮寄数据以预先分类邮件的方法，可实现于硬件、软件或硬件与软件的组合中，也可在计算机系统中以集中方式实现或以不同组件散布于若干互连的计算机系统的分散方式实现。

虽然本发明所公开的实施方式如上，但所述的内容并非用以直接限定本发明的专利保护范围。任何本发明所属技术领域中的技术人员，在不脱离本发明所公开的精神和范围的前提下，对本发明的实施形式上和细节上所作的些许改变或修正，均属于本发明的专利保护范围。本发明的专利保护范围，仍须以所附的权利要求所界定的范围为准。
