一种具有自动烧水功能的茶水桌的制作方法

本发明涉及茶水桌领域，特别涉及一种具有自动烧水功能的茶水桌。

背景技术：

茶水桌使用来泡茶的桌子，随着人们生活水平的提高，人们对茶文化也越来越注意，人们经常会购买专门的茶水桌进行会客或者自用，一种好的茶水桌往往能提升主人的品味，现有的茶水桌一般没有配备的烧水设备，一般都需要人工烧水，再把热水拿到茶水桌上，这样操作非常不方便。

技术实现要素：

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有自动烧水功能的茶水桌。

本发明解决其技术问题所采用的技术方案是：一种具有自动烧水功能的茶水桌，包括桌面、桌脚、储水器和烧水器；

所述桌脚有四个，四个桌脚均设有在桌面的下方，所述储水器和烧水器均设置在桌面上；

所述储水器包括盖子、水箱、净化腔、净水腔、活性炭盒和出水组件，所述盖子位于水箱的上方，所述水箱上方设有开口，所述盖子与水箱匹配，所述水箱内设有净化腔，所述净化腔位于水箱的上部，所述水箱内还设有净水腔，所述净水腔位于水箱的下部，所述净化腔的底部与净水腔的上部连通，所述净化腔下部设有限位槽，所述活性炭盒位于限位槽内，所述活性炭盒的大小与限位槽相等，所述净水腔通过出水组件与外部连通，所述出水组件包括壳体、进水管、出水管、第一螺杆、第二螺杆、挡板、连杆和摇杆，所述进水管位于壳体的下方，所述进水管与壳体内部连通，所述出水管位于壳体的上方，所述出水管与壳体内部连通，所述第一螺杆、第二螺杆、挡板均位于壳体内，所述第一螺杆位于壳体的上部，所述第一螺杆两侧设有螺纹，所述第一螺杆两侧的螺纹方向相反，所述第二螺杆两侧设有螺纹，所述第二螺杆两侧的螺纹方向相反，所述第一螺杆两侧的螺纹分别与第二螺杆两侧的螺纹啮合，所述第二螺杆位于第一螺杆的下方，所述壳体上的左右两侧的内壁上均设有螺纹槽，所述第一螺杆和第二螺杆的两侧均位于螺纹槽内，所述挡板与第二螺杆抵靠，所述挡板位于第二螺杆的下方，所述第二螺杆与壳体的下端面之间设有空隙，所述挡板的左右两端与壳体的左右两个侧面均设有空隙，所述连杆的一端垂直固定在摇杆上，所述连杆的另一端穿入出水组件连着在第一螺杆上，所述连杆与第一螺杆同轴设置，所述摇杆位于出水组件外部；

所述烧水器位于出水管的出水口的下方，所述烧水器包括壶体、温度传感器、PLC、电加热片、开关、和出水泵，所述开关控制水泵的开启与关闭，所述温度传感器设置在壶体内，所述加热片位于壶体下方，所述出水泵包括水泵壳、电机、第一圆齿轮和第二圆齿轮，所述电机驱动第一圆齿轮旋转，所述第二圆齿轮与第一圆齿轮啮合，水泵壳为8字型，所述第一圆齿轮与第二圆齿轮均位于水泵壳内，所述电机位于水泵壳外，所述电机的输出轴穿过水泵壳连接在第一圆齿轮上，所述水泵壳两侧分别设有进水口和出水口，所述第一圆齿轮和第二圆齿轮关于进水口对称设置，所述进水口和出水口关于第一圆齿轮对称设置。

作为优选，为了防止桌面上的水进入烧水器，中所述烧水器下方还设有坐垫，所述坐垫内设有放置槽，所述放置槽的槽口的高度高于坐垫边缘的高度。

作为优选，为了方便取出活性炭盒，所述活性炭盒上方设有把手。

作为优选，为了防滑，所述摇杆的外周面为磨砂面。

作为优选，为了防水，所述连杆与出水机构的连接处设有橡胶密封环。

作为优选，为了提高第一螺杆和第二螺杆的牢固度和防腐蚀性，所述第一螺杆的第二螺杆的制作材料为玻璃钢复合材料。

作为优选，为了保温和防尘，所述烧水器上还设有壶盖，所述壶盖与烧水器匹配。

本发明的有益效果是，该具有自动烧水功能的茶水桌中，首先通过活性炭盒净化水，再通过出水组件把净水倒入烧水器，通过电加热片把水烧开，再通过温度传感器把烧水器中的水温传送给PLC，从而通过PLC控制烧水器中的水温，再通过出水泵自动取水，方便的实现了从净化水到开水的过程，使用户能方便的泡茶，提高了茶水桌的一体化程度。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明具有自动烧水功能的茶水桌的结构示意图；

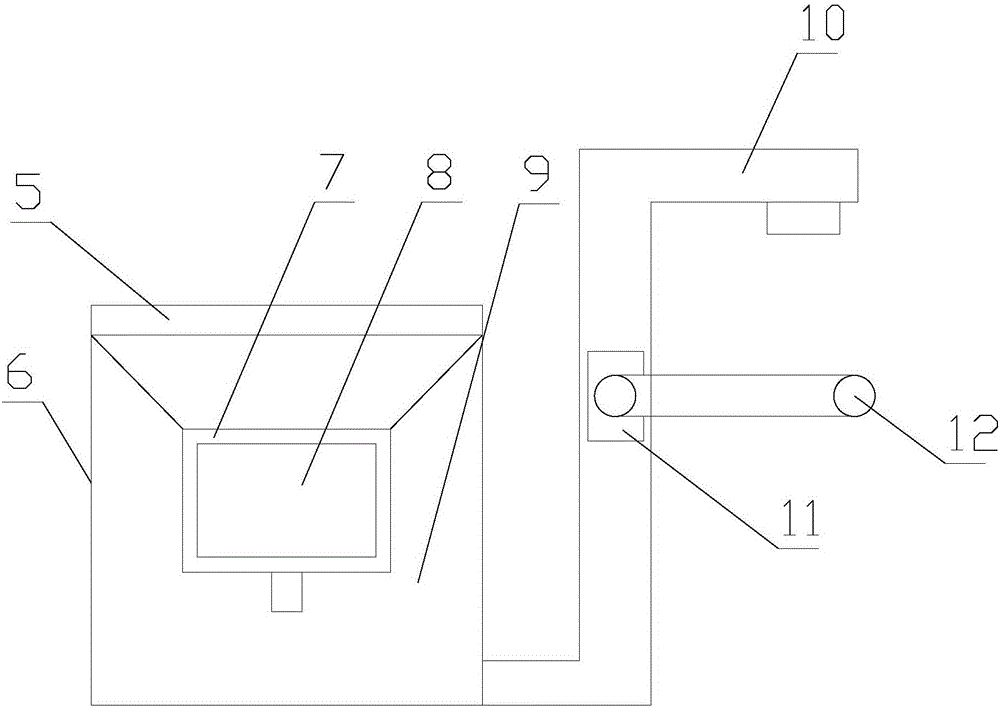

图2是本发明具有自动烧水功能的茶水桌的储水器的结构示意图；

图3是本发明具有自动烧水功能的茶水桌的出水组件的结构示意图；

图4是本发明具有自动烧水功能的茶水桌的烧水器的结构示意图；

图5是本发明具有自动烧水功能的茶水桌的出水泵的结构示意图；

图中：1.桌面，2.桌脚，3.储水器，4.烧水器，5.盖子，6.水箱，7.净化腔，8.活性炭盒，9.净水腔，10.出水管，11.出水组件，12.摇杆，13.进水管，14.连杆，15.挡板，16.第一螺杆，17.第二螺杆，18.出水泵，19.电加热片，20.温度传感器，21.开关，22.电机，23.第一圆齿轮，24.出水口，25.进水口，26.第二圆齿轮，27.水泵壳。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-图5所示，一种具有自动烧水功能的茶水桌，包括桌面1、桌脚2、储水器3和烧水器4；

所述桌脚2有四个，四个桌脚2均设有在桌面1的下方，所述储水器3和烧水器4均设置在桌面1上；

所述储水器3包括盖子5、水箱6、净化腔7、净水腔9、活性炭盒8和出水组件11，所述盖子5位于水箱6的上方，所述水箱6上方设有开口，所述盖子5与水箱6匹配，所述水箱6内设有净化腔7，所述净化腔7位于水箱6的上部，所述水箱6内还设有净水腔9，所述净水腔9位于水箱6的下部，所述净化腔7的底部与净水腔9的上部连通，所述净化腔7下部设有限位槽，所述活性炭盒8位于限位槽内，所述活性炭盒8的大小与限位槽相等，所述净水腔9通过出水组件11与外部连通，所述出水组件11包括壳体、进水管13、出水管10、第一螺杆16、第二螺杆17、挡板15、连杆14和摇杆12，所述进水管13位于壳体的下方，所述进水管13与壳体内部连通，所述出水管10位于壳体的上方，所述出水管10与壳体内部连通，所述第一螺杆16、第二螺杆17、挡板15均位于壳体内，所述第一螺杆16位于壳体的上部，所述第一螺杆16两侧设有螺纹，所述第一螺杆16两侧的螺纹方向相反，所述第二螺杆17两侧设有螺纹，所述第二螺杆17两侧的螺纹方向相反，所述第一螺杆16两侧的螺纹分别与第二螺杆17两侧的螺纹啮合，所述第二螺杆17位于第一螺杆16的下方，所述壳体上的左右两侧的内壁上均设有螺纹槽，所述第一螺杆16和第二螺杆17的两侧均位于螺纹槽内，所述挡板15与第二螺杆17抵靠，所述挡板15位于第二螺杆17的下方，所述第二螺杆17与壳体的下端面之间设有空隙，所述挡板15的左右两端与壳体的左右两个侧面均设有空隙，所述连杆14的一端垂直固定在摇杆12上，所述连杆14的另一端穿入出水组件11连着在第一螺杆16上，所述连杆14与第一螺杆16同轴设置，所述摇杆12位于出水组件11外部；

所述烧水器4位于出水管10的出水口24的下方，所述烧水器4包括壶体、温度传感器20、PLC、电加热片19、开关21、和出水泵18，所述开关21控制水泵的开启与关闭，所述温度传感器20设置在壶体内，所述加热片位于壶体下方，所述出水泵18包括水泵壳27、电机22、第一圆齿轮23和第二圆齿轮26，所述电机22驱动第一圆齿轮23旋转，所述第二圆齿轮26与第一圆齿轮23啮合，水泵壳27为8字型，所述第一圆齿轮23与第二圆齿轮26均位于水泵壳27内，所述电机22位于水泵壳27外，所述电机22的输出轴穿过水泵壳27连接在第一圆齿轮23上，所述水泵壳27两侧分别设有进水口25和出水口24，所述第一圆齿轮23和第二圆齿轮26关于进水口25对称设置，所述进水口25和出水口24关于第一圆齿轮23对称设置。

作为优选，为了防止桌面1上的水进入烧水器4，中所述烧水器4下方还设有坐垫，所述坐垫内设有放置槽，所述放置槽的槽口的高度高于坐垫边缘的高度。

作为优选，为了方便取出活性炭盒8，所述活性炭盒8上方设有把手。

作为优选，为了防滑，所述摇杆12的外周面为磨砂面。

作为优选，为了防水，所述连杆14与出水机构的连接处设有橡胶密封环。

作为优选，为了提高第一螺杆16和第二螺杆17的牢固度和防腐蚀性，所述第一螺杆16的第二螺杆17的制作材料为玻璃钢复合材料。

作为优选，为了保温和防尘，所述烧水器4上还设有壶盖，所述壶盖与烧水器4匹配。

在工作时，首先把水倒入水箱6，位于水箱6上部的活性炭盒8对水进行净化，由于水自身的重力，水流入进净水腔9，通过摇动摇杆12驱动第一螺杆16旋转，由于第一螺杆16与第二螺杆17啮合，是第一螺杆16和第二螺杆17上的螺纹从两边向内移动，从而推动水向输水管，而第一螺杆16和第二螺杆17两边的螺纹与壳体之间的空腔内的气压变小，从而把水箱6中的水吸入第二螺杆17与壳体之间的空隙内，从而完成把净水腔9中的水取到烧水器4中。

烧水器4通过外部供电，通过电加热片19给水加温，温度传感器20检查水的温度并发送给PLC，当烧水器4中的水低于预定温度时，PLC开启电加热片19给水加热，从而实现保温，在取水时，打开开关21，PLC控制电机22打开，电机22驱动第一圆齿轮23旋转，第一圆齿轮23驱动第二圆齿轮26旋转，第一圆齿轮23的齿与第二圆齿的齿把水推入出水口24，同时在后方形成低压，把进水口25的水吸入，从而实现自动出水。

与现有技术相比，该具有自动烧水功能的茶水桌中，首先通过活性炭盒8净化水，再通过出水组件11把净水倒入烧水器4，通过电加热片19把水烧开，再通过温度传感器20把烧水器4中的水温传送给PLC，从而通过PLC控制烧水器4中的水温，再通过出水泵18自动取水，方便的实现了从净化水到开水的过程，使用户能方便的泡茶，提高了茶水桌的一体化程度。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
