一种防倒茶杯垫的制作方法

本发明涉及一种日常生活用品，具体是一种防倒茶杯垫。

背景技术：

茶杯垫是指茶席整体或者局部物件摆下的铺垫物，茶杯垫设计的初衷在于使茶席中的杯具器物不直接触及桌面，以保持器物清洁，以及用于餐厅、咖啡厅、酒店等公共饮食场所，可作广告饰品提高形象，也用于人们的日常生活中，有较强的摩擦力防止玻璃、瓷杯滑落，也可以保护桌面不受烫坏。

现有的茶杯垫结构很简单，仅仅起到一定的防滑和防烫伤桌面的功能，在日常学习或或生活中，常发生无意将放置在身边的茶杯碰倒的事件，轻则污损桌面，损坏电器或资料，重则可能导致烫伤，而显然茶杯垫不具有防碰倒的功能，无法起到有效的防护作用。

技术实现要素：

本发明的目的在于提供一种防倒茶杯垫，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种防倒茶杯垫，包括：杯垫本体、转盘、第一档杆和第二档杆，所述转盘转动设置在杯垫本体内中心位置；杯垫本体上开有三个用于容纳第一档杆的第一容纳槽和一个用于容纳第二档杆的第二容纳槽，第一容纳槽和第二容纳槽分别沿转盘对称分布，且与转盘圆周边缘上点的切线方向；第一档杆固定连接在齿轮上，所述齿轮通过转销安装在第一容纳槽的端部位置，转盘底部设置与其一体成型的环形部，所述环形部上表面设置与齿轮相啮合的斜齿；杯垫本体上还设置沿其径向的扩径槽，所述扩径槽与第二容纳槽端部相连通，第二档杆转动安装在滑座上，所述滑座设置在扩径槽与第二容纳槽相交的位置处，扩径槽内固定设置限位条，所述限位条上设置有多个截面呈“V”形的限位槽，滑座两端均设置用于容纳限位块的空腔，空腔与限位块间设置压簧，限位块底端设置为也呈“V”形的坡口。

作为本发明进一步的方案：所述杯垫本体底部设置至少四个真空吸盘。

作为本发明进一步的方案：所述杯垫本体侧面上设置弹簧插销，转盘上环形部的圆周上设置与弹簧插销相配合的插销孔。

作为本发明进一步的方案：所述第二档杆上安装限位滚珠，滑座上设置与限位滚珠相配合的限位半球槽。

作为本发明进一步的方案：所述转盘上表面设置防滑纹。

作为本发明进一步的方案：所述杯垫本体由硬质橡胶制成，且其内填充荧光粉。

与现有技术相比，本发明的有益效果是：本发明通过将茶杯放置在四个档杆之间，利用档杆对茶杯的防护，有效避免了茶杯倾倒、打翻，防止了对设备的损害和人烫伤的发生，解决了人们的烦恼。

附图说明

图1为本发明的俯视结构示意图。

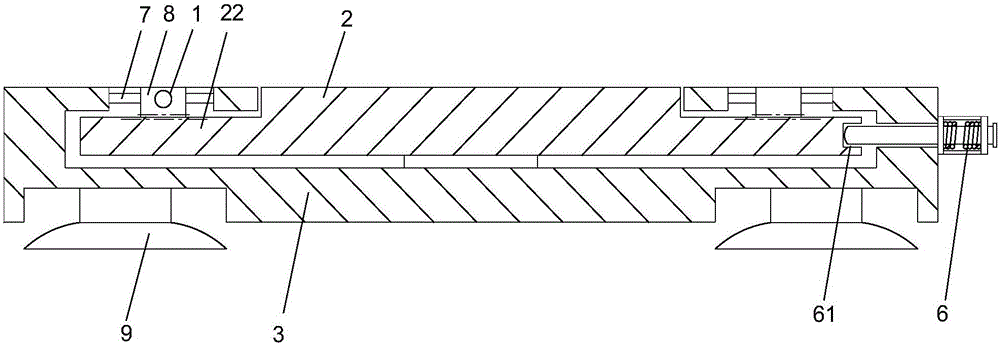

图2为图1中A向的剖视结构示意图。

图3为本发明中第二档杆的结构示意图。

图4为本发明中第一档杆的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种防倒茶杯垫，包括：杯垫本体3、转盘2、第一档杆1和第二档杆4，所述转盘2转动设置在杯垫本体3内中心位置，可转动；杯垫本体3上开有三个用于容纳第一档杆1的第一容纳槽101和一个用于容纳第二档杆4的第二容纳槽401，第一容纳槽101和第二容纳槽401分别沿转盘2对称分布，且与转盘2圆周边缘上点的切线方向；第一档杆1固定连接在齿轮8上，所述齿轮8通过转销7安装在第一容纳槽101的端部位置，转盘2底部设置与其一体成型的环形部22，所述环形部22上表面设置与齿轮8相啮合的斜齿81，转动转盘2，环形部22带动齿轮8绕转销7转动,这样便可将第一档杆1竖起；杯垫本体3上还设置沿其径向的扩径槽5，所述扩径槽5与第二容纳槽401端部相连通，第二档杆4转动安装在滑座10上，所述滑座10设置在扩径槽5与第二容纳槽401相交的位置处，可在扩径槽5内滑动，扩径槽5内固定设置限位条13，所述限位条13上设置有多个截面呈“V”形的限位槽51，滑座10两端均设置用于容纳限位块12的空腔，空腔与限位块12间设置压簧11，限位块12底端设置为也呈“V”形的坡口，坡口与限位槽相配合，可将滑座10柔性固定在扩径槽5内任意位置。

所述杯垫本体3底部设置至少四个真空吸盘9，可将杯垫本体3紧紧吸附在桌面上。

所述杯垫本体3侧面上设置弹簧插销6，转盘2上环形部22的圆周上设置与弹簧插销6相配合的插销孔61，在转动转盘2使第一档杆1完全竖起后，弹簧插销6插入插销孔61内，便可将转盘2固定住不能继续转动或反向转动，即保持第一档杆1固定在竖起的位置。

所述第二档杆4上安装限位滚珠41，滑座10上设置与限位滚珠41相配合的限位半球槽，可将第二档杆4固定在竖直位置处。

所述转盘2上表面设置防滑纹21，方便使其转动。

所述杯垫本体3由硬质橡胶制成，且其内填充荧光粉，可在夜晚时发光发亮，既美观也方便。

本发明的工作原理是：转动转盘2，使第一档杆1竖起，并通过弹簧插销6使其固定住，再竖起第二档杆4，随后将茶杯放入四个档杆内，四个档杆将茶杯包围住，若不小心触碰到茶杯或档杆，档杆起到一定的防护力，防止茶杯直接倾倒被打翻，此外，触碰到茶杯时，茶杯均会沿着杯垫本体3径向方向倾倒，而由于档杆均是沿杯垫本体3切线方向设置，只能沿切线方向转动，因此能够提供较大的防护力，即使重重地碰到茶杯也基本不会被打翻，对于一些尺寸较大的茶杯，若超出了四个档杆内的空间容量，则再将第二档杆4竖起后，推动其在扩径槽5内移动，以扩大档杆间的空间，再将茶杯放进去，适合大大小小多种茶杯使用，在不使用时，将档杆放倒进容纳槽内，茶杯垫便成为了一块圆形的薄板，与现有的茶杯垫相比，也不会占用桌面过多空间，且杯垫本体3通过真空吸盘9固定在桌面上，可拆卸下来，能够在任何光滑的平面上使用。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
