一种食品加工机的搅拌设备的制作方法

本实用新型属于食品加工技术领域；特别涉及一种食品加工机的搅拌设备。

背景技术：

目前，随着社会生活的发展，人们对生活质量的要求也越来越高。特别是对于食品的安全、味道等方面的要求越来越高了。所以现在更多的人选择自己在家手动制作食品，不仅方便卫生，而且还非常的美味。

市场上的食品加工设备也越来越多了，如豆浆机、料理机等；尤其是可绞肉挤面的加工机；都是使用搅拌装置实现食品的加工，其搅拌装置容易损坏，拆卸安装困难。

技术实现要素：

针对上述问题，本实用新型提供一种食品加工机的搅拌设备，以解决现有技术中食品加工机中搅拌装置容易损坏，拆卸安装困难的问题。

为了实现上述目的，本实用新型的技术方案如下：

一种食品加工机的搅拌设备，包括机座、电机、搅拌装置和搅拌杯，所述搅拌杯设置在机座上，所述搅拌装置设置在搅拌杯内，所述电机驱动搅拌装置；其特征在于，所述搅拌装置可拆卸的设置在搅拌杯内，所述搅拌装置上设置有若干安装孔，所述安装孔上设置有搅拌杆。

在本实用新型的一个优选实施例中，所述安装孔为不均匀的从上到下分布在搅拌装置上。

在本实用新型的一个优选实施例中，所述安装孔为常闭式安装孔。

在本实用新型的一个优选实施例中，所述常闭式安装孔内设置有内螺纹。

在本实用新型的一个优选实施例中，所述搅拌杆的一端设置有可与常闭式安装孔上的内螺纹连接的外螺纹。

本实用新型通过在搅拌装置上安装搅拌杆，能够快速的拆卸和安装搅拌装置，能够更加有效的完成食品加工；同时在搅拌杆损坏的情况下还能够更好的更换搅拌杆，结构简单，安装方便。

本实用新型的特点可参阅本案图式及以下较好实施方式的详细说明而获得清楚地了解。

附图说明

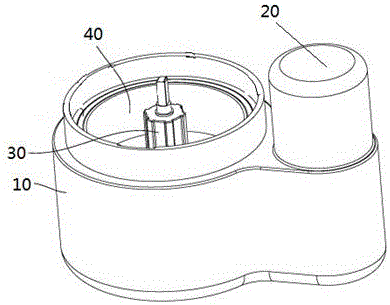

图1为本实用新型的结构示意图。

图2为本实用新型搅拌装置的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例进一步阐述本实用新型。

参见图1和2，一种食品加工机的搅拌设备，包括机座10、电机20、搅拌装置30和搅拌杯40，其中搅拌杯40设置在机座10上，搅拌装置30设置在搅拌杯40内，电机20驱动搅拌装置30；搅拌装置通过螺钉可拆卸的设置在搅拌杯内，搅拌装置从上到下设置有若干分布不均匀的带有内螺纹的常闭式安装孔31，避免食品进入安装孔内，阻塞安装，常闭式安装孔上设置有搅拌杆32，搅拌杆的一端设置有可与常闭式安装孔上的内螺纹连接的外螺纹。通过在搅拌装置上安装搅拌杆，能够快速的拆卸和安装搅拌装置，能够更加有效的完成食品加工；同时在搅拌杆损坏的情况下还能够更好的更换搅拌杆，结构简单，安装方便。

本实用新型首先是将带有外螺纹的螺杆插进搅拌装置上的常闭式安装孔内，然后将搅拌装置通过螺钉固定在搅拌杯内，并与电机连接，通电后控制电机工作来驱动搅拌装置转动，实现搅拌功能，达到搅拌目的。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入 要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
