蒸汽清洁附件的制作方法

本实用新型涉及蒸汽清洁设备领域，特别涉及一种用于配合蒸汽清洁设备使用的蒸汽清洁附件。

背景技术：

蒸汽清洁设备为一种依靠蒸汽对地板、窗户或其他表面进行清洁的工具，如蒸汽拖把、蒸汽喷枪等。为了完成清洁工作，一系列的蒸汽清洁附件常常被供应给所有类型的蒸汽清洁设备以便用户可选择用于它们的清洁任务的适当蒸汽清洁附件。这些蒸汽清洁附件可被附接到蒸汽清洁设备的蒸汽出口处。在现有设计的蒸汽清洁附件中，较难将蒸汽清洁附件连接到蒸汽清洁设备中完成玻璃窗户或玻璃隔断等相似区域的蒸汽清洁工作。

技术实现要素：

为了解决上述技术问题，本实用新型的目的是提供一种能够配合蒸汽清洁设备对玻璃窗户或玻璃隔断等相似区域进行蒸汽清洁工作的蒸汽清洁附件。

为了实现上述实用新型的目的，本实用新型采用如下技术方案：

一种蒸汽清洁附件，该附件配置为用于与蒸汽清洁设备一起使用，该蒸汽清洁附件包括：

一头部，所述头部的前端部设有一长条形的刮擦部，所述的头部还设置有用于向所述的刮擦部处或附近喷射蒸汽的蒸汽喷孔，所述的头部内侧设置有一与所述的蒸汽喷孔相通的第一蒸汽通道；

一颈部，所述颈部的内侧设置有能够与第一蒸汽通道相连通的第二蒸汽通道，所述颈部的后端部设置有一适于与所述的蒸汽清洁设备的蒸汽出口处的口部相接合的第一接头。

上述技术方案，优选的，所述的头部与所述的颈部分体设置。

上述技术方案，优选的，所述头部的后端部设有一第二接头，所述颈部的前端部设置有一与所述的第二接头相接合的第三接头。

上述技术方案，优选的，所述的颈部包括一软管，所述的颈部或所述的头部设置有一供用户握持的手柄，所述的手柄位于所述的软管前方。

上述技术方案，优选的，还包括一延长部，所述的延长部包括一中空的硬管，所述的硬管内部具有第三蒸汽通道，所述的硬管的一端部设置一能够与所述的第二接头相结合的第四接头、另一端部设置有一能够与所述的第三接头相结合的第五接头，当所述的颈部、延长部以及所述颈部依次相连接时，所述的第二蒸汽通道、第三蒸汽通道、第一蒸汽通道以及蒸汽喷孔依次连通。

上述技术方案，优选的，所述头部的前端部相对于其后端部向下侧弯曲呈曲面状。

上述技术方案，优选的，所述的第一蒸汽通道包括一具有第一中心线的第一部分和具有第二中心线的第二部分，所述的第一中心线沿前后方向延伸，所述的第二中心线相对于所述的第一中心线向前下方方向倾斜，所述的蒸汽喷孔位于所述第二部分的前端部。

上述技术方案，优选的，所述的第一中心线与所述的第二中心线之间的夹角为20°~45°。

上述技术方案，优选的，所述的蒸汽喷孔具有一喷射区域，所述的喷射区域位于所述刮擦部的下方。

上述技术方案，优选的，所述的喷射孔的喷雾角度为30~45°。

本实用新型与现有技术相比获得如下有益效果：本技术方案的蒸汽清洁附件能够方便由于对窗户玻璃等直立表面进行蒸汽清洁工作，而且该蒸汽清洁附件结构简单，使用方便，便于推广利用。

附图说明

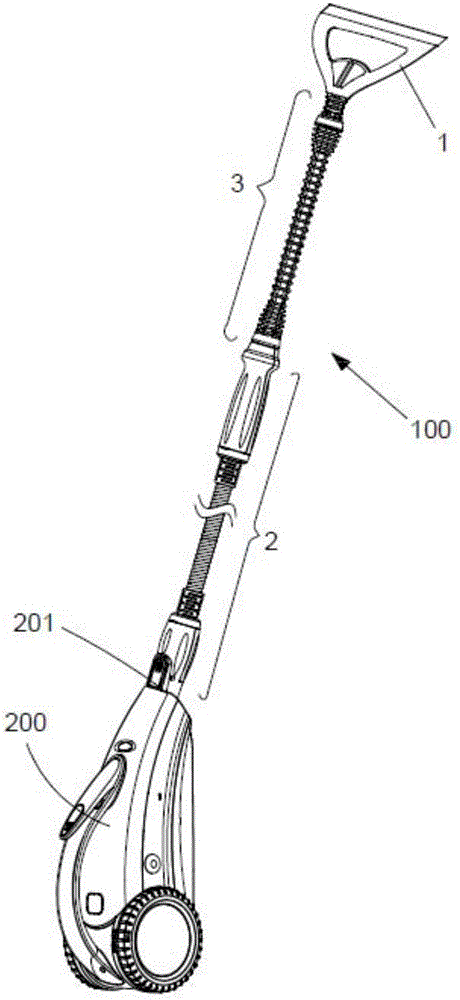

附图1为本实用新型的蒸汽清洁附件装配到蒸汽清洁设备上使用的示意图；

附图2为本实用新型的头部的立体示意图；

附图3为本实用新型的头部的剖视示意图；

附图4为本实用新型的颈部的立体示意图；

附图5为本实用新型的颈部的剖视示意图；

附图6为本实用新型的延长部的立体示意图；

附图7为本实用新型的延长部的剖视示意图；

其中：100、蒸汽清洁附件；200、蒸汽清洁设备；201、蒸汽出口；1、头部；2、颈部；3、延长部；11、刮擦部；12、第二接头；13、蒸汽喷孔；14、第一蒸汽通道；15、第一中心线；16、第一部分；17、第二中心线；18、第二部分；21、第一接头；22、第三接头；23、软管；24、手柄；25、第二蒸汽通道；31、第四接头；32、第五接头；33、硬管；34、第三蒸汽通道。

具体实施方式

为详细说明实用新型的技术内容、构造特征、所达成目的及功效，下面将结合实施例并配合附图予以详细说明。

如图1所示的蒸汽清洁附件100，该附件配置为用于与蒸汽清洁设备200一起使用，具体为：连接蒸汽清洁设备200的蒸汽出口201处使用。该蒸汽清洁附件100由头部1、颈部2以及延长部3这三部分构成，本例中，这三部分分体设置，三者均为注塑成型的单体。

如图2所示的头部1，头部1具有前端部和后端部，头部的前端部设有一长条形的刮擦部11、后端部设有第二接头12，头部1还设置有用于向刮擦部11处或附近喷射蒸汽的蒸汽喷孔13。

如图3所示，头部1内侧设置有一与蒸汽喷孔13相通的第一蒸汽通道14。第一蒸汽通道14包括一具有第一中心线15的第一部分16和具有第二中心线17的第二部分18，第一中心线15沿前后方向延伸，第二中心线17相对于第一中心线15向前下方方向倾斜，第一中心线15与第二中心线17相对向前下方方向倾斜，第一中心线15与第二中心线17之间的夹角α为20°~ 45°。蒸汽喷孔13位于第二部分18的前端部，蒸汽喷孔13具有一喷射区域X，喷射区域X位于刮擦部11的下方，喷射孔的喷雾角度β为30°~45°。头部1的前端部相对于其后端部向下侧弯曲呈曲面状，头部1的前端部通过弯曲设置获得了一定的弹性，从而使得用户在使用时刮擦玻璃更加方便。

如图4所示的颈部2，其呈一杆状，颈部2的后端部设置有一适于与蒸汽清洁设备200的蒸汽出口201处的口部相接合的第一接头21，颈部2的前端部设置有一与第二接头12相接合的第三接头22。颈部2的中部为一软管23，颈部2的前端还设置有一供用户握持的手柄24，24手柄位于软管23前方。

如图5所示，颈部2的内侧设置有一第二蒸汽通道25，第二蒸汽通道25自第一接头21、软管22一直延伸到第三接头22处。在颈部2与头部1连接头，第二蒸汽通道25能够与第一蒸汽通道14相连通。

如图6所示的延长部3，其也呈一杆状。延长部3的前端部为一能够与第二接头12相结合的第四接头31、后端部为一能够与第三接头22相结合的第五接头32，中部为一中空的硬管33。

如图7所示，硬管33内部具有第三蒸汽通道34，第三蒸汽通道34自第五接头32、硬管33一直延伸到第四接头31处。

当用户利用此蒸汽清洁附件为低矮处的窗户或柜面进行清洁时，用户只需要将头部1与颈部2相连接，即将第一接头21与第二接头12相连，此时第二蒸汽通道25与第一蒸汽通道14相连通，蒸汽借由第二蒸汽通道25、第一蒸汽通道14逸至蒸汽喷孔13处，并由蒸汽喷孔13的喷口喷射到外部作为清洁蒸汽使用。

当用户利用此蒸汽清洁附件为高处的窗户或柜面进行清洁时，用户需要将延长部3连接到头部1与颈部2之间以使得刮擦部11的高度提高。将延长部3分别与颈部2和延长部3连接时，是通过将第一接头21与第五接头32、第二接头12与第四接头41相接来实现的，此时第二蒸汽通道25、第三蒸汽通道34与第一蒸汽通道14依次相连通，蒸汽借由第二蒸汽通道25、第三蒸汽通道34、第一蒸汽通道14逸至蒸汽喷孔13处，并由蒸汽喷孔13的喷口喷射到外部作为清洁蒸汽使用。

本方案的蒸汽清洁附件配合蒸汽设备主机使用时，可以对高、低处的窗户玻璃以及柜面等直立面进行清洁，且该操作使用。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
