电热饮水机的制作方法

本实用新型有关于电热饮水机，尤指一种可控制水量及水温的电热饮水机。

背景技术：

现有的饮水机一般是将生水过滤后再存放于水胆内以待取用，可加热饮水机的工作方式为设置多个水胆分别供应常温及热水，热水胆内设有加热器而能够加热饮用水。加热器一般被设定将热水胆内的饮用水加热至一预定温度。因此现有的可加热饮水机只能提供有限种预定水温的供水，使用者必需自行混合调配至需要的水温。水加热后再混合冷水调温，浪费了多余的加热电能，反复加水调温甚至取用了超过需要的水量，更造成水资源浪费。

技术实现要素：

针对现有技术中存在的问题，本实用新型提供一种电热饮水机，为一种可控制水量及水温的电热饮水机。

本实用新型提供一种电热饮水机，包括：

一供水主机，具有第一电连接器；以及

一电热壶，具有一第二电连接器，该电热壶被该供水主机承载，该供水主机供水至该电热壶，且该第二电连接器电性连接该第一电连接器，该供水主机通过该第二电连接器及该第一电连接器电性连接该电热壶，

其中该电热壶内设有一加热器，

其中该供水主机设有一加热控制模块，且该加热控制模块通过该第一电连接器及该第二电连接器电性连接该加热器，

其中该供水主机设有控制对该电热壶供水的一供水控制模块。

其中该供水主机设有供承载该电热壶的一载盘，该第一电连接器设置在该载盘上且该第二电连接器设置在该电热壶底部外侧。

其中该供水主机内设有设有一滤水系统，该滤水系统具有一出水口，该出水口设置于该载盘上方。

其中该滤水系统包括至少一滤芯。

本实用新型具有的优点在于：

本实用新型的电热饮水机能够恰好供应使用者所需的水量及水温，因此不会耗费多余的电能及水资源。

附图说明

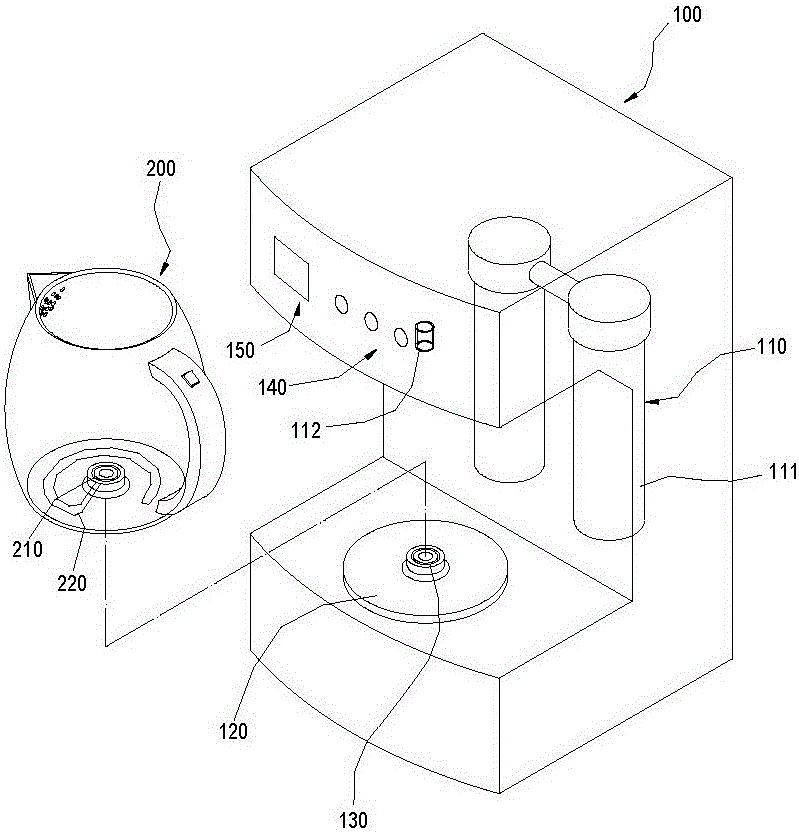

图1为本实用新型较佳实施例的电热饮水机的一立体示意图。

图2为本实用新型较佳实施例的电热饮水机的另一立体示意图。

图3为本实用新型较佳实施例的电热饮水机的使用状态示意图。

图中：

10 生水；

20 饮用水；

100 供水主机；

110 滤水系统；

111 滤芯；

112 出水口；

120 载盘；

130 第一电连接器；

200 电热壶；

210 第二电连接器；

220 加热器。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明，以使本领域的技术人员可以更好的理解本实用新型并能予以实施，但所举实施例不作为对本实用新型的限定。

参阅图1至图3，本实用新型的较佳实施例提供一种电热饮水机，其包含有一供水主机100以及一电热壶200。

供水主机100设有一载盘120以供承载电热壶200，载盘120上设置有一第一电连接器130。供水主机100内设有设有一滤水系统110，且供水主机100设有一供水控制模块140以及一加热控制模块150。

滤水系统110包含至少一滤芯111且具有一出水口112，滤水系统110连接至一水源，其能够将生水10过滤为饮用水20之后通过出水口112供出。出水口112配置于载盘120上方以供水至电热壶200，供水控制模块140连接滤水系统110借以控制出水口112出水。供水主机100设有加热控制模块150，该加热控制模块150电性连接第一电连接器130。

电热壶200内设有一加热器220，电热壶200底部外侧设有一第二电连接器210，且第二电连接器210电性连接加热器220。当电热壶200置于供水主机100的载盘120上时，第二电连接器210插接载盘120上的第一电连接器130而使得第一电连接器130与第二电连接器210电性连接，借此使得加热控制模块150通过第一电连接器130及第二电连接器210电性连接加热器220。加热控制模块150能够供电至加热器220而加热电热壶200内的水。

当电热壶200置于供水主机100的载盘120上时，使用者能够操作供水控制模块140而控制供水主机100供水至电热壶200至需要的水量。且用户能够操作加热控制模块150而驱动加热器220将电热壶200内的水加热至设定的温度。借此，本实用新型的电热饮水机能够恰好供应使用者所需的水量及水温，因此不会耗费多余的电能及水资源。

以上所述实施例仅是为充分说明本实用新型而所举的较佳的实施例，本实用新型的保护范围不限于此。本技术领域的技术人员在本实用新型基础上所作的等同替代或变换，均在本实用新型的保护范围之内。本实用新型的保护范围以权利要求书为准。
