智能电动窗帘轨道驱动装置的制作方法

本实用新型涉及一种智能电动窗帘轨道驱动装置。

背景技术：

现代社会飞速发展高科技产品给我们带来了便利，另一方面也给社会带来了潜在的能源危机，导致上述问题的愿因主要与现代工业生产有关，另外，有些家用电器、科技产品因设计缺陷能耗过大也是重要原因。鉴于此，社会在广泛提倡使用节能环保的智能家居，然而，现有的电动窗帘因能耗、美观、使用方便、安装等问题影响人们的选择。

现在的电动窗帘普遍采用外挂电机驱动环形皮带固定拉动窗帘，外挂电机影响美观、环形皮带因张力摩擦阻力等原因消耗大量的电机能量、是其重要的弱点，皮带和窗帘固定在一起如果没电、窗帘很难打开关闭、使用不方便，不太实用。

技术实现要素：

本实用新型要解决的问题是提供一种使用方便的智能电动窗帘轨道驱动装置。

为了解决上述技术问题，本实用新型采用如下技术方案：智能电动窗帘轨道驱动装置，包括窗帘轨道，所述窗帘轨道上设有至少一个铁挂环，还包括至少一组推车装置组件，所述窗帘轨道的端部设有供电装置，所述窗帘轨道上沿轨道设有与所述供电装置连接的导电条，所述推车装置组件上设有探针、控制器、导轮、活动连接装置和带有电机的组件驱动装置，所述探针与所述导电条接触为所述控制器供电，所述电机受所述控制器控制，所述推车装置组件可通 过所述活动连接装置与所述铁挂环连接在一起，所述导轮可沿所述窗帘轨道滚动。

所述窗帘轨道具有一个可包容所述推车装置组件的导轨槽，所述推车装置组件位于所述导轨槽内。

所述组件驱动装置为由所述电机带动的锥齿轮传动机构，所述导轮与所述锥齿轮传动机构的从动齿轮联动。

所述组件驱动装置为由所述电机带动的锥齿轮传动机构，所述锥齿轮传动机构的从动齿轮具有直齿部，所述窗帘轨道上沿轨道设有齿带，所述齿带与所述从动齿轮的直齿部相匹配。

所述活动连接装置包括活动档块，所述活动档块通过回位装置连接于所述推车装置组件内，所述活动档块内嵌有磁铁，所述活动档块通过该磁铁可与所述铁挂环扣连在一起。

所述回位装置为回位弹簧。

所述窗帘轨道与所述导电条之间设有绝缘保护层。

所述推车装置组件的两端分别设有行程开关。

所述电机为直流减速电机或步进电机。

本实用新型轨道驱动装置可采用多种外形，内藏式设计外表美观，固定式齿带无张力无摩擦阻力节约能耗，自动脱扣使用简单，太阳能供电或者直流供电安装方便，弱电压安全，左右窗帘可以单独或整体开启关闭，多路控制实用，制造成本低实惠。

附图说明

图1是本实用新型智能电动窗帘轨道驱动装置实施例一的结构示意图

图2是本实用新型智能电动窗帘轨道驱动装置实施例二的结构示意图

图3是图2实施例中活动连接装置与铁挂环连接的结构示意图

图4是本实用新型智能电动窗帘轨道驱动装置实施例三的结构示意图

图5是图4实施例中活动连接装置与铁挂环连接的结构示意图

图6是图1中推车装置组件的结构示意图

具体实施方式

如图1至图5所示，智能电动窗帘轨道驱动装置，包括窗帘轨道1，所述窗帘轨道1上设有至少一个铁挂环2，还包括两组推车装置组件3，所述窗帘轨道的端部设有供电装置，所述供电装置可以采用太阳能板或者标准变压稳压直流电供电。所述窗帘轨道上沿轨道设有与所述供电装置连接的导电条4，所述窗帘轨道与所述导电条之间设有绝缘保护层。所述推车装置组件上设有探针31、控制器32、导轮33、活动连接装置和带有电机34的组件驱动装置，所述探针31与所述导电条4接触为所述控制器供电，所述电机受所述控制器控制，所述推车装置组件可通过所述活动连接装置与所述铁挂环连接在一起，所述导轮可沿所述窗帘轨道滚动。所述电机34为直流减速电机或步进电机。

如图1和图6所示，推车装置组件具有一个壳体，导轮33与位于壳体外的窗帘轨道配合，活动档块35可在与铁挂环吸合的时候伸出壳体外(如图1右侧的附图标记35所示部位)，其余部件均位于壳体内。

所述活动连接装置包括活动档块35，所述活动档块通过回位弹簧连接于所述推车装置组件内，所述活动档块内嵌有磁铁，所述活动档块通过该磁铁可与所述铁挂环扣连在一起。

作为一种实施方式，所述组件驱动装置为由所述电机带动的锥齿轮传动机构36，所述导轮与所述锥齿轮传动机构的从动齿轮37联动(如图1所示)。

所述窗帘轨道具有一个可包容所述推车装置组件的导轨槽，所述推车装置 组件位于所述导轨槽内。如图2和图3所示为窗帘轨道开口朝上的形式，如图4和图5所示为窗帘轨道开口朝下的形式。

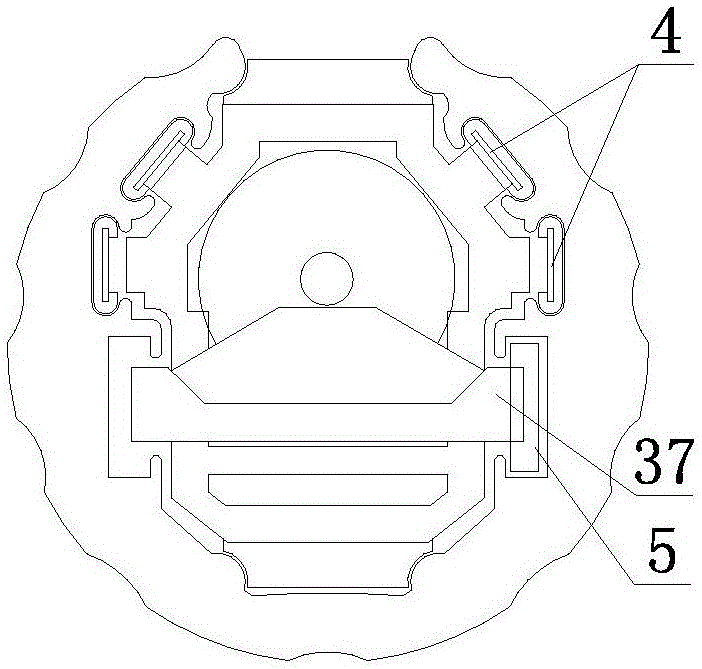

作为另一种实施方式，所述组件驱动装置为由所述电机带动的锥齿轮传动机构36，所述锥齿轮传动机构的从动齿轮37具有直齿部，所述窗帘轨道上沿轨道设有齿带5，所述齿带5与所述从动齿轮37的直齿部相匹配(如图2至图5所示)。

所述推车装置组件的控制器可以接收来自墙面控制面板、遥控器、手机、自动感应或者其他电子设备发出的指令，实现左右单独或整体开启和关闭窗帘。

窗帘轨道提供推车装置组件一个稳定的行动轨迹，窗帘轨道可以采用圆形、方形或者工字形等多种型材，以适应各种场合安装。导电条是给推车装置组件传输电能，齿带配合推车装置组件内的齿轮，以提供推力。

每组推车装置组件均可单独驱动，电机的运动带动锥齿轮传动机构实现推车装置组件可以来回运动。磁铁嵌入在活动档块内，位置处在推车装置组件的壳体内部。当推车装置组件运动至窗帘铁挂环位置时由于磁铁的磁性拉动活动档块与铁挂环吸合，此时窗帘铁挂环与推车装置组件被固定在一起，实现了可以电动打开或者关闭窗帘；如有人拉动窗帘导致铁挂环越过活动档时，活动档块由于回位弹簧的作用，立刻回到推车装置组件的壳体内部，此时就变成普通窗帘状态。

推车装置组件还设有传感器用来检测此时是电动状态还是手动状态，如果是手动状态，可以通过控制面板、遥控器、手机、或者其他电子设备发出寻找指令，推车装置组件自动运行至窗帘铁挂环下方与铁挂环吸合，实现电动状态。推车装置组件还设有用来检测轨道两端的终点的传感器(即行程开关)，起到停止作用。推车装置组件还设有光电开关，用来检测推车装置的运动距离，同时 检测电机是否运行正常。如电机有电流无运动，此时说明运行不正常，由控制器控制发光二极管不停闪烁发出故障报警。

窗帘轨道的两端装饰盖上增加一个应急LED灯，由装饰盖内部的电池供电，在应急的情况下通过控制面板、遥控器、手机、或者其他电子设备打开或关闭，可以提供小范围的应急照明。
