一种儿童安全马桶的制作方法

本实用新型涉及一种马桶，尤其是一种儿童安全马桶。

背景技术：

现实生活中，家庭厕所多装有抽水马桶，一方面马桶尺寸通常只为大人设计，对于小孩儿童来说，马桶有些过高，马桶圈有些过大，使用起来很不方便，可能卡到便池里；而且儿童好动，在使用马桶时很有可能会因为乱动而从马桶上滑下来，从而受到伤害，所以，有必要考虑如何在儿童使用马桶时保障其人身安全。

技术实现要素：

本实用新型目的在于克服现有技术存在的以上问题，提供一种儿童安全马桶。

本实用新型通过以下技术方案实现：一种儿童安全马桶，包括马桶主体和盖板；所述马桶主体和所述盖板之间设有儿童坐便圈、成人坐便圈，其中，所述儿童坐便圈位于所述盖板和所述成人坐便圈的中间；所述马桶主体的底部设有底座，所述底座上安装有基架和护栏；所述基架上还安装有踏板。

所述基架的主体呈圆形，底部设有多个撑脚；所述基架在位于所述马桶主体的后方设有两个相对的固定箍，前方则设有两个相对的转轴孔；所述基架的两侧均设有延伸到前方的支杆，每个所述支杆的末端固定有竖直向上的导向柱，每个所述导向柱的内侧中部均设有向下延伸的导向凸起。两个所述转轴孔通过一根弹性转轴相连接，所述弹性转轴与所述踏板连接。所述基架的前方设有凸台。

所述护栏设有两根与所述基架相连接的套筒，两根所述套筒的上端分别设有向内延伸的凹面防护板和凸面防护板，所述凹面防护板和所述凸面防护板能够通过滑锁相互连接，所述滑锁能够在所述凸面防护板上滑动。两根所述套筒上设置有在闭锁时开口向外的长滑槽以及侧向相对开口的宽槽，所述宽槽的顶部设有窄槽。所述凹面防护板的末端设有凹槽，所述凸面防护板的末端设有凸扣，所述凹槽与所述凸扣能够相互扣合。所述护栏由硬质塑料制成。

本实用新型的有益效果是：能够有效解决儿童使用马桶的尺寸合适和人身安全等问题，方便高效，安全环保，实用性强，便于推广。

附图说明

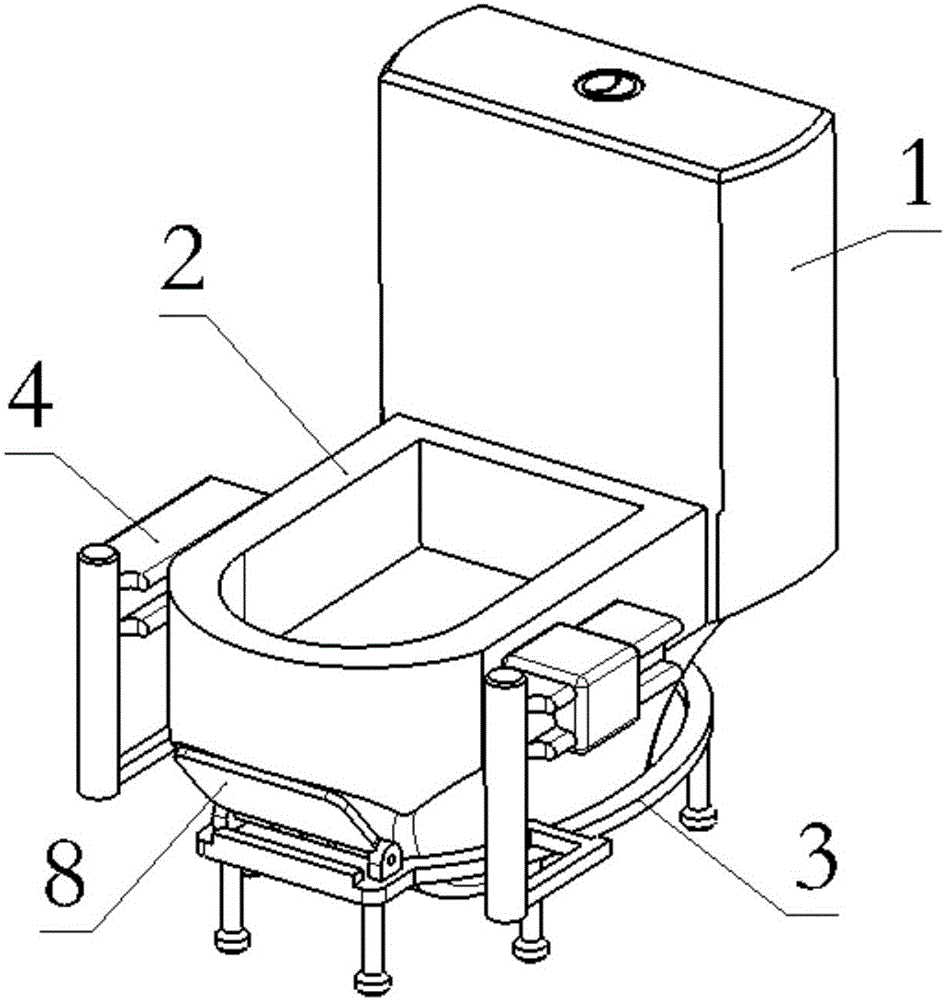

图1为实施例中的一种儿童安全马桶整体示意图；

图2为实施例中的一种儿童安全马桶防护板收起示意图；

图3为实施例中的基架与防护板使用时结构示意图1；

图4为实施例中的导向柱剖视图；

图5为实施例中的基架与防护板使用时结构示意图2；

图6为实施例中的防护板收起时结构示意图；

图7为实施例中的凸面防护板套筒侧视图；

图8为实施例中的凸面防护板套筒正视图；

图9为实施例中的防护板使用时剖面图。

图中：马桶主体1、底座2、基架3、护栏4、盖板5、儿童坐便圈6、成人坐便圈7、踏板8、撑脚31、固定箍32、转轴孔33、支杆34、导向柱35、凸台36、套筒41、凹面防护板42、凸面防护板43、滑锁44、弹性转轴81、导向凸起351、长滑槽411、宽槽412、窄槽413、凹槽421、凸扣431。

具体实施方式

为使本实用新型目的、技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如附图1-2所示，一种儿童安全马桶，包括马桶主体1和盖板5；马桶主体1和盖板5之间设有儿童坐便圈6、成人坐便圈7，其中，儿童坐便圈6位于盖板5和成人坐便圈7的中间；马桶主体1的底部设有底座2，底座2上安装有基架3和护栏4；基架3上还安装有踏板8。

如附图3-6所示，基架3的主体呈圆形，底部设有多个撑脚31；基架3在位于马桶主体1的后方设有两个相对的固定箍32，前方则设有两个相对的转轴孔33；基架3的两侧均设有延伸到前方的支杆34，每个支杆34的末端固定有竖直向上的导向柱35，每个导向柱35的内侧中部均设有向下延伸的导向凸起351。两个转轴孔33通过一根弹性转轴81相连接，弹性转轴81与踏板8连接。基架3的前方还设有凸台36。

如附图6-9所示，护栏4设有两根套在导向柱35上的套筒41，两根套筒41上设置有在闭锁时开口向外的长滑槽411以及侧向相对开口的宽槽412，宽槽412的顶部设有窄槽413。两根套筒41的上端分别设有向内延伸的凹面防护板42和凸面防护板43，凹面防护板42的末端设有凹槽421，凸面防护板43的末端设有凸扣431，凹槽421与凸扣431能够相互扣合。凹面防护板42和凸面防护板43能够通过滑锁44相互连接，滑锁44能够在凸面防护板43上滑动。

当大人使用马桶时，护栏4位于马桶主体1的两侧，踏板8在弹性转轴81的作用下向上翘起，紧贴马桶主体1，将盖板5和儿童坐便圈6掀起，只使用成人坐便圈7。

当儿童使用马桶时，放下儿童坐便圈6，将踏板8踩下直到搁在凸台36上，可以通过踏板8坐到马桶主体1上，将两侧的套筒41提起并旋转，将凹面防护板42与凸面防护板43相接触，此时每个导向柱35上的导向凸起351滑进套筒41上的宽槽412，并卡在窄槽413中，将凹槽421和凸扣431相互扣合，并将滑锁44滑到扣合处，完成护栏4的防护设置，确保儿童的安全。

当儿童使用完马桶时，滑开滑索44并分开凹面防护板42与凸面防护板43，将两个套筒41向上提起，导向凸起351退出宽槽412，旋转两个套筒41，并使长滑槽411对准导向凸起351，此时套筒41转到马桶主体1的两侧，再将套筒放下，随着导向凸起351进入长滑槽411中，套筒即可回复到最初的位置，然后儿童可通过踏板8离开马桶。

此外，本马桶中的护栏4，包括其所有组件在内，即需要活动操作的部位，均采用硬质塑料制成，结实轻便，方便儿童使用。

以上所述仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到或替换的技术方案，都应涵盖在本实用新型的保护范围之内。
