一种集成水机的制作方法

本实用新型涉及一种水机，尤其是一种集成了厨房各类用水模块的集成水机。

背景技术：

随着越来越多的厨房电器进入厨房整体厨柜，水槽、洗碗机、餐具消毒柜、小厨宝、净水机等各自为政占用了大量厨房空间，使原本不大的厨房内部空间更加狭小，各类用水器具各具水路和电路，没有一个统一的结构，没有合理布局，而且水路电路混乱容易发生故障。而各类用水器具之间，会存在功能重复的现象，进一步浪费了厨房空间。

技术实现要素：

本实用新型主要目的在于解决上述问题和不足，提供将各类用水器具或模块集成在一个橱柜内，节省厨房空间的集成水机。

为实现上述目的，本实用新型的技术方案是：

一种集成水机，包括橱柜，所述橱柜包括柜体、橱柜台面及一块或多块门体面板，所述橱柜内集成有餐具消毒模块、和/或洗碗模块、和/或热水模块、和/或净水模块，以及与各模块相互连接的信号接收端口，所述信号接收端口可接收外部操作信号，并将信号传输给相应模块，控制各模块根据指示信号进行相应操作，所述净水模块与所述集成水机的进水总管相连。

进一步的，所述橱柜台面上设有水槽，所述水槽下部连通有出水管，所述出水管穿过各模块之间的空隙与所述橱柜的出水口连通。

进一步的，所述橱柜台面上设有直饮水龙头和/或冷热水龙头，所述直饮水龙头与净水模块相连，所述冷热水龙头与热水模块相连。

进一步的，所述净水模块通过无垢水管与所述洗碗模块相连，为洗碗模块提供无垢水，所述洗碗模块不具备软化水结构。

进一步的，所述洗碗模块设置在所述橱柜台面的下部，所述洗碗模块的正面设有可翻转的门体面板。

进一步的，所述可翻转的门体面板的内侧设置有翻板收纳盒。

进一步的，所述净水模块的下部设置有漏水保护模块。

进一步的，所述信号接收端口为网络通讯接口。

进一步的，所述信号接收端口为单片机控制板。

进一步的，所述信号接收端口可接收WIFI信号。

综上所述，本实用新型提供的一种集成水机，与现有技术相比，该集成水机的全部模块置于同一个橱柜之内，净水模块一对一用水模式更加合理省水，特有的无垢洗碗水模块省去了洗碗机软化水结构，功能模块统一设计，水路电路统一布局，上下水管排列合理，扩大了整体厨柜的收纳空间，设有漏水保护模块智能防止厨房跑水事故，设有单片机控制板/网络通讯接口，使该集成水机可做为物联网终端设备

附图说明：

图1：本实用新型一种集成水机的结构示意图；

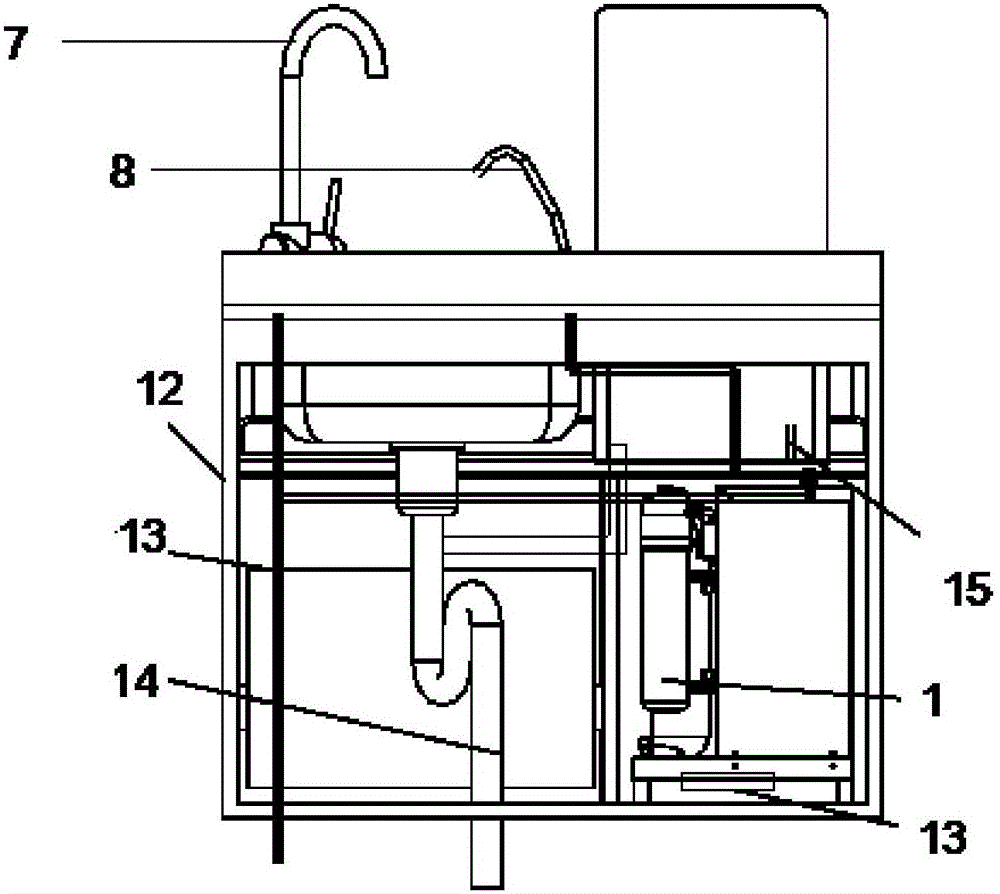

图2：本实用新型一种集成水机的正部剖视图；

图3：本实用新型一种集成水机的侧部剖视图；

其中：净水模块1，热水模块2，翻板收纳盒3，洗碗模块4，餐具消毒模块5，水槽6，冷热水龙头7，直饮水龙头8，橱柜台面9，无垢水模块10，门体面板11，柜体12，自来水管13，下水管14，无垢水管15，信号接收端口16。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步的详细描述。

如图1所示，本实用新型提供的一种集成水机，包括橱柜，橱柜包括柜体12、橱柜台面9及一块或多块门体面板11，橱柜内集成有餐具消毒模块5、和/或洗碗模块4、和/或热水模块2、和/或净水模块1，以及与各模块相互连接的信号接收端口16，信号接收端口16可接收外部操作信号，并将信号传输给相应模块，控制各模块根据指示信号进行相应操作，净水模块1与集成水机的进水总管(图中未示出)相连。

如图1至图3所示，橱柜台面9上设置有水槽6，水槽6的体积和数量可根据需要设置，水槽6的底部连通有出水管14，出水管14一端边通于水槽底部，一端穿过橱柜内设置的各用水模块之间的空隙，与橱柜底部的出水口连通。出水管14与水槽6之间，可设置滤网等过滤装置，防止出水管14堵塞。

橱柜台面9上还设置有直饮水龙头8和/或冷热水龙头7，直饮水龙头8与净水模块1或无垢水模块10相连，为用户提供净化水或无垢水，将水模块1和无垢水模块10可择1设置，无垢水模块10或净水模块1通过无垢水管15与洗碗模块4相连，为洗碗模块4提供无垢水，在本实施例，因为可为洗碗模块4提供净水或是无垢水，因此洗碗模块4可不具备软化水结构。节省空间，并节约成本。冷热水龙头7与热水模块2相连，并可根据需要调节出水温度。在本实施例中，进水总管为自来水管13，净水模块13直接与自来水管13相连。

洗碗模块4设置在所述橱柜台面的下部，当水槽6体积较大时，洗碗模块4设置在水槽6下部，并合理避让出水管14，当水槽6体积较小只占有橱柜台面9的一部分时，洗碗模块4与水槽6并列设置，位于橱柜台面9的下方，通过推拉结构取放餐具。在洗碗模块4的正面外部，通过一块门体面板11封闭住洗碗模块4，这块门体面板11可翻转打开，并内侧设置翻板收纳盒3，合理利用空间。或如图1所示，洗碗模块4在橱柜台面9上开有上拉门体，从顶部取放餐具。

为防止厨房跑水造成危险，可在净水模块1的下部或橱柜内的接近用水部位处设置有漏水保护模块13，当出现跑水的情况下，漏水保护模块13检测到跑水情况并及时与模块发送信号，提供及时断电或其他保护措施。

在橱柜内设置的信号接收端口16，可为网络通讯接口或单片控制板，网络通调接口或单片控制板可接收各类无线信号，如WIFI信号，以此接受操作指令，并将操作指令以信号的模式传输给相应的工作模块，各模块根据指令进行相应的工作，使得该集成水机可做为物联网终端设备使用。

综上所述，本实用新型提供的一种集成水机，与现有技术相比，该集成水机的全部模块置于同一个橱柜之内，净水模块一对一用水模式更加合理省水，特有的无垢洗碗水模块省去了洗碗机软化水结构，功能模块统一设计，水路电路统一布局，上下水管排列合理，扩大了整体厨柜的收纳空间，设有漏水保护模块智能防止厨房跑水事故，设有单片机控制板/网络通讯接口，使该集成水机可做为物联网终端设备。

如上所述，结合所给出的方案内容，可以衍生出类似的技术方案。但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
