一种新型瓦楞纸杯的制作方法

本实用新型涉及日常生活领域，具体涉及一种新型瓦楞纸杯。

背景技术：

在日常生活中，瓦楞纸杯的结构已为公知，如中国实用新型专利CN201520027990.8公开一种瓦楞纸杯，包括杯身、杯口和杯底，所述瓦楞纸杯表面设有衬纸，还包括一瓦楞纸杯托，所述瓦楞纸杯托设有能与杯底插接的插接部，以及能与杯口卡接的卡接部。所述杯托底部设有通孔。所述杯身设有把持部，所述把持部设有把持孔，所述把持部与杯身的连接处设有折痕。所述杯身设有用于隐藏把持部的把持槽。所述把持部和把持槽数量均设置为两个，所述两个把持部能相互抵接。所述插接部包括环形插接凸起，所述环形插接凸起内表面形状与所述杯底形状相同。所述杯口处设有杯沿，所述卡接部包括可与杯沿卡接的环形卡接沿。所述杯身的外表面设有横向分布的楞条。所述瓦楞纸杯托的外表面设有竖向分布的楞条。

前述瓦楞纸杯与市场上其他瓦楞纸杯的结构大致类似，都未在杯体结构强度上进行改善，在实际使用过程中，经常发生杯体抗压能力差，易变形的情况，给使用者带来诸多麻烦。

鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。

技术实现要素：

本实用新型的目的在于提供一种具有防烫效果的基础上，结构强度和抗弯强度显著提高，确保杯体强度和安全性，结构新颖合理，实用性强的新型瓦楞纸杯。

为了达到上述目的，本实用新型采用这样的技术方案：

一种新型瓦楞纸杯，包括纸杯主体，还包括围设于所述纸杯主体外围的外纸层，以及设于纸杯主体和外纸层之间的瓦楞纸层；所述瓦楞纸层具有多条沿所述纸杯主体的周向水平延伸的瓦楞；所述纸杯主体包括处于下部与所述外纸层平行的平行部，和处于上部向所述外纸层倾斜并与外纸层的上端连接的倾斜部。

所述瓦楞呈封闭环形。

所述瓦楞纸层的上端止于所述倾斜部的下端。

采用上述技术方案后，本实用新型的新型瓦楞纸杯，突破传统瓦楞纸杯的构造形式，在实际使用过程中，瓦楞纸层形成隔离空腔，有效避免人手被纸杯主体内的热饮烫伤；当瓦楞纸杯受到垂直方向的压力(如手持力)时，瓦楞会进行抗弯支撑，避免瓦楞纸杯产生上下方向的折痕，保持瓦楞纸杯不会产生弯曲变形，进而可确保瓦楞纸杯的抗弯强度，克服传统瓦楞纸杯易产生弯曲变形的缺陷。并且倾斜部在对纸杯主体和外纸层进行过渡连接的同时还减少了杯边缘的厚度，便于与人嘴唇相配合和液体的流出，而且倾斜部与外纸层构成三角形的稳定结构，在杯口处更不易产生变形。与现有技术相比，本实用新型的新型瓦楞纸杯，其具有防烫效果的基础上，结构强度和抗弯强度显著提高，确保杯体强度和安全性，结构新颖合理，实用性强。

附图说明

图1为本实用新型的剖视结构示意图；

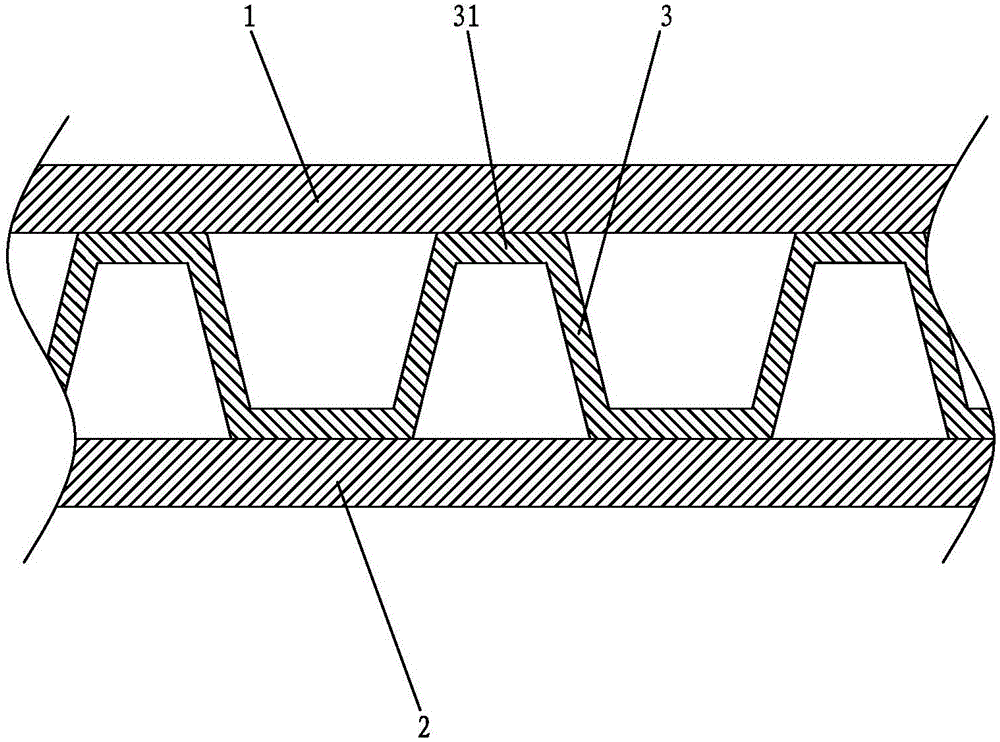

图2为本实用新型横截面的局部结构示意图；

图3为瓦楞纸层的局部结构示意图。

图中：

1-纸杯主体 11-平行部

12-倾斜部

2-外纸层

3-瓦楞纸层 31-瓦楞。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例进行详细阐述。

本实用新型的一种新型瓦楞纸杯，如图1-3所示，包括纸杯主体1。

还包括围设于纸杯主体1外围的外纸层2，以及设于纸杯主体1和外纸层2之间的瓦楞纸层3；瓦楞纸层3具有多条沿纸杯主体1的周向水平延伸的瓦楞31；纸杯主体1包括处于下部与外纸层2平行的平行部11，和处于上部向外纸层2倾斜并与外纸层2的上端连接的倾斜部12。本实用新型在实际使用过程中，瓦楞纸层3形成隔离空腔，有效避免人手被纸杯主体1内的热饮烫伤；当瓦楞纸杯受到垂直方向的压力(如手持力)时，瓦楞31会进行抗弯支撑，避免瓦楞纸杯产生上下方向的折痕，保持瓦楞纸杯不会产生弯曲变形，进而可确保瓦楞纸杯的抗弯强度，克服传统瓦楞纸杯易产生弯曲变形的缺陷。并且倾斜部12在对纸杯主体1和外纸层2进行过渡连接的同时还减少了杯边缘的厚度，便于与人嘴唇相配合和液体的流出，而且倾斜部12与外纸层2构成三角形的稳定结构，在杯口处更不易产生变形。

优选地，瓦楞31呈封闭环形。此结构可使瓦楞31的结构整体性更强，抗弯强度均匀，进一步增强本实用新型的整体强度。

优选地，瓦楞纸层3的上端止于倾斜部12的下端，即倾斜部12与外纸层2之间的部分不具有瓦楞纸层3，此结构可利用倾斜部12与外纸层之间构成的三角形稳定结构的同时，节省瓦楞纸的用量，工艺也更加简洁，而且倾斜部12可利用自身的结构进行平滑过渡，不会被瓦楞纸层3影响，尤其是不会受到胶水凝固产生的表面张力影响，使杯口边缘更加自然平滑，液体流动更加顺畅，而且美观。

本实用新型的产品形式并非限于本案图示和实施例，任何人对其进行类似思路的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
