一种免安装窗帘杆的制作方法

本实用新型涉及生活日用品技术领域，具体涉及一种免安装窗帘杆。

背景技术：

在日常生活中，人们常使用一些金属杆来挂窗帘或衣物等，特别地，人们在使用吊挂式窗帘时更喜欢使用伸缩式窗帘杆，因其可以根据需要任意调整长度，现场安装更加方便。

通过伸缩调节长度以支撑于两相对面之间的伸缩杆，可用于悬挂衣物、毛巾、窗帘等物品，因其可在不破坏窗框（或门框等相对面）的基础上支撑于两相对面之间、同时具有携带、拆装方便、结构简单等优点，而被广泛应用于日常生活中。

现有的伸缩式窗帘杆主要由相互活动套接的内、外管和弹簧组成，内、外管的自由端均设置有用于与墙面接触的顶头，弹簧的一端和外管固定连接，另一端套在内管中，内管套在外管中。

例如，现有中国实用新型专利，申请号为201220225090.0公开了一种窗帘杆，包括外管、内管、外管顶头、内管顶头、弹簧，弹簧的一端和外管固定连接，另一端套在内管中，内管套在外管中，外管和内管的外端分别与外管顶头和内管顶头连接，所述的外管和外管顶头连接的一端设有外管凸位，弹簧的一端和外管凸位铆接固定。在上述技术方案中，外管顶头和内管顶头分别为两种不同型号的顶头，不仅不易区分，同时制作工艺的装配过程比较复杂，且可承受的重量小，容易滑动、脱落。

技术实现要素：

本实用新型的目的是提供一种能够解决现有技术中存在的问题，便于工业生产、安装方便、牢固不易脱落的免安装窗帘杆。

为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：一种免安装窗帘杆，包括粗管、细管和弹簧，所述细管套在粗管中，所述弹簧的一端与粗管固定连接，所述弹簧的另一端套在细管中，所述粗管和细管的交接套合处设置有导向套，所述粗管和细管的两端部分别设有端头组件，所述端头组件分别与所述粗管和细管旋接。

进一步地，所述端头组件包括端头本体、以及与所述端头本体连接的防滑垫；所述端头本体的内侧延伸部分别设有内螺纹和外螺纹，所述端头本体的外侧端面设有内凹卡槽；所述防滑垫上设有与所述内凹卡槽相配合的第一卡件。

进一步地，所述防滑垫与端头本体的连接处设有第一胶面层。

进一步地，所述端头组件包括端头本体、与所述端头本体连接的端头卡座、以及安装在所述端头卡座上的挡片；所述端头卡座上设有与所述端头本体的内凹卡槽相配合的第二卡件，所述端头卡座与所述端头本体的连接处设有用于安装所述挡片的槽口。

进一步地，所述端头卡座与所述端头本体的连接处设有第二胶面层。

进一步地，所述挡片的厚度略小于所述槽口的宽度。

进一步地，所述端头本体的内侧延伸部的内径与所述细管的外径相等。

进一步地，所述端头本体的内侧延伸部的外径与所述粗管的内径相等。

本实用新型具有以下有益效果：本实用新型所述的一种免安装窗帘杆，包括粗管、细管和弹簧，所述细管套在粗管中，所述弹簧的一端与粗管固定连接，所述弹簧的另一端套在细管中，所述粗管和细管的交接套合处设置有导向套，所述粗管和细管的两端部分别设有端头组件，所述端头组件分别与所述粗管和细管旋接；本实用新型采用上述结构，采用两端的相同型号、相同结构的端头组件分别与粗管和细管进行安装连接，首先降低了制作工艺及安装难度，其次有效提高了可承受的窗帘重量，使窗帘杆不易滑动和脱落，最后安装使用方便，不破坏窗框（或门框等相对面）。综上所述，该免安装窗帘杆设计合理，结构简单，制造成本低，易于推广和使用。

附图说明

图1为本实用新型实施例一的结构示意图。

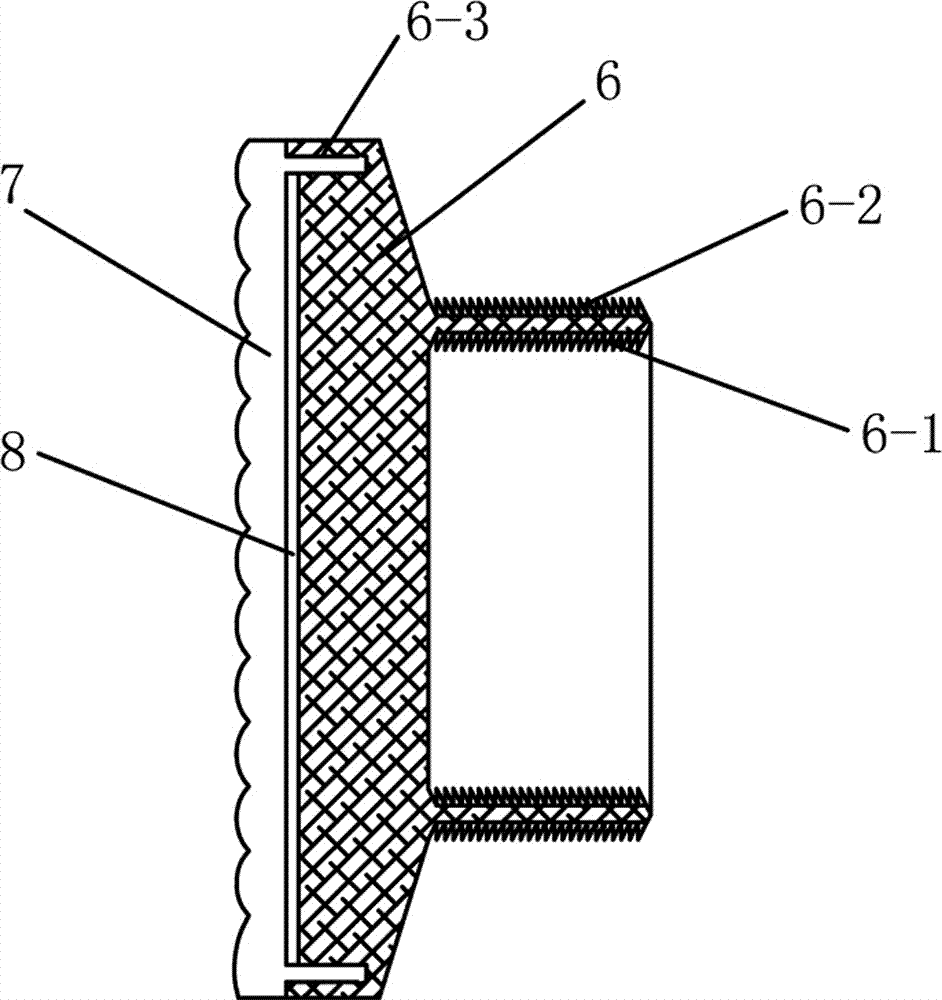

图2为本实用新型实施例一的端头组件的结构示意图。

图3为本实用新型实施例一的防滑垫的结构示意图。

图4为本实用新型实施例二的立体示意图。

图5为本实用新型实施例二的主视图。

图6为本实用新型实施例二的端头本体与端头卡座的连接示意图。

图7为本实用新型实施例二的端头卡座的结构示意图。

图8为本实用新型实施例二的挡片的结构示意图。

具体实施方式

参照图1、图2、图3、图4、图5、图6、图7和图8，本具体实施方式采用以下技术方案：一种免安装窗帘杆，包括粗管1、细管2和弹簧3，所述细管2套在粗管1中，所述弹簧3的一端与粗管1固定连接，所述弹簧3的另一端套在细管2中，所述粗管1和细管2的交接套合处设置有导向套4，所述粗管1和细管2的两端部分别设有端头组件5，所述端头组件5分别与所述粗管1和细管2旋接。其中，在本实施例中，由于采用的两端部的端头组件5型号、结构相同，因此在实际安装时，无需区分，直接安装即可。

具体的，参照图1、图2、图3，实施例一：所述端头组件5包括端头本体6、以及与所述端头本体6连接的防滑垫7；所述端头本体6的内侧延伸部分别设有内螺纹6-1和外螺纹6-2，所述端头本体6的外侧端面设有内凹卡槽6-3；所述防滑垫7上设有与所述内凹卡槽6-3相配合的第一卡件7-1；其中，通过第一卡件7-1与内凹卡槽6-3卡接，这样使得端头本体6与防滑垫7连接牢固；同时，所述防滑垫7与端头本体6的连接处设有第一胶面层8，通过该第一胶面层8使得端头本体6与防滑垫7连接进一步提高其稳定性和牢固性。

另外，所述端头本体6的内侧延伸部的内径与所述细管2的外径相等；所述端头本体6的内侧延伸部的外径与所述粗管1的内径相等。这样设计的在于，在实际安装时，只需将端头本体6内侧延伸部的内螺纹6-1与细管2端部上的外螺纹旋接即可，将端头本体6内侧延伸部的外螺纹6-2与粗管1端部的内螺纹旋接即可，这样采用了相同的端头本体6即可分别实现了对细管2和粗管1的连接；然后再将上述的防滑垫7与端头本体6卡接，便实现了该端头组件5的安装，且该防滑垫7的外侧面与窗框、门框或墙壁完全贴合，使窗帘杆不易滑动和脱落，不仅安装方便，而且安装效率高。

具体的，参照图4、图5、图6、图7和图8，实施例二：所述端头组件5包括端头本体6、与所述端头本体6连接的端头卡座9、以及安装在所述端头卡座9上的挡片10；所述端头卡座9上设有与所述端头本体6的内凹卡槽6-3相配合的第二卡件9-1，所述端头卡座9与所述端头本体6的连接处设有用于安装所述挡片10的槽口9-2。其中，所述端头卡座9与所述端头本体6的连接处设有第二胶面层11。在本实施例中，其安装方法与实施例一安装方法相同，首先通过第二卡件9-1与内凹卡槽6-3卡接，然后再通过第二胶面层11实现了使端头本体6与端头卡座9的紧密连接。

具体的，所述挡片10的厚度略小于所述槽口9-2的宽度，这样设计的目在于，能够将挡片10安装在槽口9-2内，避免出现滑动或脱落现象。另外，在实际安装时，使得该挡片10上两块相互连接的板子形成的直角和窗框或门框等相对面的直角相匹配，即相互作用，这样有效提高了可承受的窗帘重量，使窗帘杆不易滑动和脱落。

本实施例中，其它类似的结构和安装方法均和实施例一相同，且能够达到同样的技术效果。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
