档案消毒净化整理台、空气净化组件及杀菌消毒组件的制作方法

本实用新型涉及一种工作台，尤其涉及一种档案消毒净化整理台、空气净化组件及杀菌消毒组件。

背景技术：

档案整理是对已损坏或有不利于永久保存因素的档案材料进行处理，以恢复其原来面貌，提高其耐久性的技术。其中，档案整理工作主要包括去污、去酸、加固、档案字迹的显示与恢复、档案修裱等项。此外，大多数珍贵档案在馆藏与展示前也需要进行除尘消毒及防护修复等。

目前的档案整理工作大都是直接在普通工作台上进行，操作过程中会产生许多灰尘及档案存放过程中滋生的细菌等，使得整理工作的局部环境非常恶劣，尤其涉及去污、去酸等操作时，需要用到多种化学试剂，更会加重该问题。同时，负责档案整理的工作人员自身也会产生或携带各自微生物，在档案整理过程中不可避免地对文物档案造成侵蚀。

此外，现有的档案整理过程中的消毒处理普通采用UV、臭氧等消毒净化技术，由于上述消毒净化技术本身具有的高氧化能力会加速文物档案的老化，脱色等问题，极易造成文物档案的修复性损伤等情况。

技术实现要素：

本实用新型的目的在于提供一种能够有效净化档案整理工作环境中的空气，且能够有效避免对档案的修复性损伤等情况的发生的档案消毒净化整理台、空气净化组件及杀菌消毒组件。

为实现上述目的，本实用新型的档案消毒净化整理台、空气净化组件及杀菌消毒组件的具体技术方案为：

一种档案消毒净化整理台，包括：整理台面，为档案整理工作的操作平台；空气净化组件，设置在整理台面的下方，整理台面上设置有进风口，空气净化组件与进风口相连通，可对档案整理工作环境中的空气进行净化处理；杀菌消毒组件，设置在整理台面的上方，可对档案进行杀菌消毒处理。

一种空气净化组件，用于档案整理台中，档案整理台的整理台面上设置有进风口，空气净化组件与进风口相连通，空气净化组件包括顺次设置的初效过滤器、电子净化单元、活性炭过滤器和袋式过滤器，初效过滤器靠近整理台面上的进风口设置。

一种杀菌消毒组件，用于档案整理台中，包括消毒柜体，消毒柜体中设置有高能离子消毒装置。

本实用新型的档案消毒净化整理台、空气净化组件及杀菌消毒组件具有以下优点：

1)整理台面上设有负压进风口，整理过程中的粉尘可随空气吸入台面后进入空气净化组件进行净化，有效保护了整理过程中工作人员的身心健康，同时也避免了人体产生或携带的各种微生物对文物的侵蚀。

2)空气净化组件由金属初效过滤器、电子净化单元、活性炭过滤器、袋式过滤器四部分组成，净化效率能够达到95％以上。

3)消毒柜和整理台为分体式设计，灵活性比较强，方便运输和安装。

4)杀菌消毒组件采用者高能离子消毒装置，除菌效率能够达到99％。

附图说明

图1为本实用新型的档案消毒净化整理台的内部结构图；

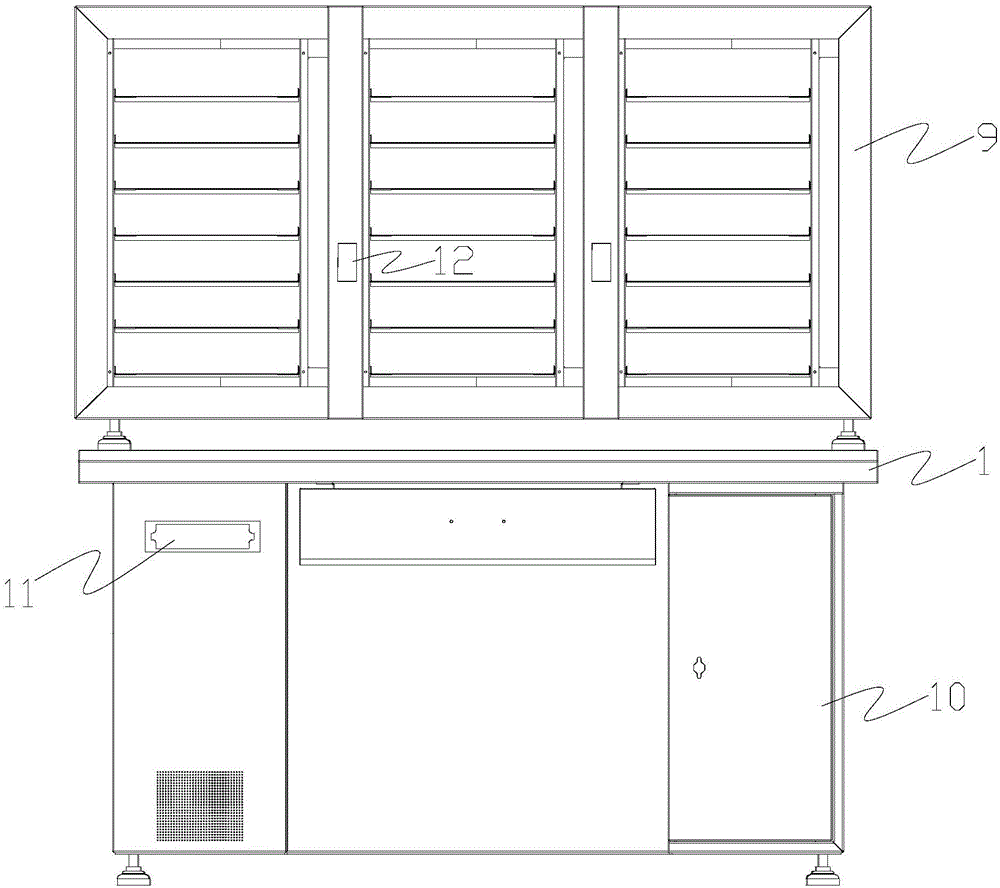

图2为本实用新型的档案消毒净化整理台的主视图。

具体实施方式

为了更好的了解本实用新型的目的、结构及功能，下面结合附图，对本实用新型的一种档案消毒净化整理台、空气净化组件及杀菌消毒组件做进一步详细的描述。

如图1和图2所示，本实用新型的档案消毒净化整理台包括支撑组件10和设置在支撑组件10上方的整理台面1，其中，整理台面1为档案整理工作的操作平台。应注意的是，本实施例中的整理台面优选采用304不锈钢制作，304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能，对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力；支撑组件可为普通的支撑柜体形式，根据需要设置有储物柜、抽屉等结构。

进一步，整理台面1上设置有进风口2，支撑组件10中设置有空气净化组件和通风机7，空气净化组件与整理台面1上的进风口2相连通，通风机7设置在空气净化组件的下方，空气净化组件可对档案整理工作环境中的空气进行净化处理。其中，空气净化组件包括顺次设置的初效过滤器3、电子净化单元4、活性炭过滤器5和袋式过滤器6，初效过滤器3靠近整理台面1上的进风口2设置。

具体来说，本实施例中的初效过滤器优选采用G3金属初效过滤器，该种初效过滤器为金属框架结构，具有20mm大容尘空间，可有效截留5微米以上颗粒污染物。

电子净化单元优选采用二段式静电沉淀过滤器，使空气中微粒荷电后以高效率方式捕捉颗粒污染物。其中，第一段为电离区，大部分大的微粒物由前置G3金属初效截留，更小的微粒随气流到达集尘室的电离段，通过一系列的高能离化丝(工作电压大于8000V)被电离；第二段为集尘区，荷电离子到达集尘区，荷电粒子被吸附在极性相反的集尘板(工作电压大于4000V)上。

活性炭过滤器优选采用浸渍型煤质颗粒状活性炭，浸渍后的活性炭是一个可以同时去除酸碱物质的过滤器，气态污染物通过被吸附和不可逆转的化学反应被去除。其中，活性炭过滤器的目标气体包括：碳氢化合物、二氧化碳、甲醛、可挥发的硫氧化物、一氧化碳、硫化氢、氨气、苯、有机酸、有机化合物等。

袋式过滤器优选采用袋式中效过滤器，可捕集1-5um的颗粒灰尘及各种悬浮物，除尘效率可达95％，且采用热融工艺，结构稳定，降低了破漏风险，同时，还具有迎风量大、阻力小、容尘量高、可重复清洁使用等特点。

进一步，支撑组件10的侧壁上设置有出风口8，通风机7靠近出风口8设置，净化后的空气由出风口8排出。其中，优选的是，本实施例中的出风口8设置在支撑组件10的两侧，以能够使气流有效地避开工作人员，不会对工作人员造成其他影响。

进一步，支撑组件10上还设置有空气净化控制组件11，空气净化控制组件11可手动控制、自动控制或远程控制空气净化组件，如空气净化控制组件11可具有物联网功能，包括：维护、故障提醒服务，具有远程开关机服务及功能设定服务，APP、微信端服务等。

由此，本实用新型的档案消毒净化整理台通过在整理台面上设置负压进风口，可使整理过程中的粉尘随空气吸入台面后进入空气净化组件进行过滤、净化，有效保护了整理过程中工作人员的身心健康，同时也避免了人体产生或携带的各种微生物对文物的侵蚀。

进一步，整理台面1的上方设置有消毒柜体9，消毒柜体9内部设置有杀菌消毒组件，杀菌消毒组件可对档案进行杀菌消毒处理。其中，杀菌消毒组件包括高能离子消毒装置。应注意的是，本实施例中的消毒柜体9和整理台面1之间优选为分体式设计，以提高使用的灵活性，而且还可方便运输和安装。

进一步，消毒柜体9内设置有多个消毒空间，多个消毒空间相互独立。本实施中，消毒柜体为3门7屉的设计形式。其中，3个柜门对应3个独立的消毒空间，从而使消毒工作能够更加快速的进行。同时，3个消毒空间都左右密封处理，柜门关上后，能够使内部空间和外部空间完全隔离，可防止内部的高能离子散播到外面，有效的保护了工作人员的人身安全。此外，3个柜门的中间为玻璃材质，能够使工作人员更直接、更快速的区分档案编号，同时也使设备整体看起来更加美观。

进一步，消毒柜体9上还设置有杀菌消毒控制组件12，杀菌消毒控制组件12可手动控制、自动控制或远程控制杀菌消毒组件，如可具有定时功能，开门自动关闭消毒模块功能、以及倒计时数字化功能等。此外，对应于本实施例中上述的3个柜子，每个柜子的侧边优选都设有单独的控制组件，以实现对每个柜子的单独控制。

由此，本实用新型的档案消毒净化整理台在整理台面上方设置灭菌消毒柜，整理后的档案文物可直接放置在灭菌消毒柜中进行消毒灭菌，其中，消毒柜体分成多个消毒舱室独立控制，消毒时间可人工设定也可程序控制，极大方便了档案的整理工作。

本实用新型的档案消毒净化整理台中在整理台面上设置负压进风口，整理过程中的粉尘可随空气吸入台面后进入空气净化组件进行净化，有效保护了整理过程中工作人员的身心健康，同时也避免了人体产生或携带的各种微生物对文物的侵蚀。此外，空气净化组件由金属初效过滤器、电子净化单元、活性炭过滤器、袋式过滤器四部分组成，净化效率能够达到95％以上；杀菌消毒组件采用高能离子消毒装置，除菌效率能够达到99％。

以上借助具体实施例对本实用新型做了进一步描述，但是应该理解的是，这里具体的描述，不应理解为对本实用新型的实质和范围的限定，本领域内的普通技术人员在阅读本说明书后对上述实施例做出的各种修改，都属于本实用新型所保护的范围。
