一种蹲坐两用的坐便器的制作方法

本实用新型涉及肛肠科辅助设备技术领域，尤其是一种蹲坐两用的坐便器。

背景技术：

坐便器相对于蹲便器而言，使用起来更加的卫生。然而由于坐便器是进近几年来才在我国城市广泛兴起，广大农村依然习惯使用蹲便器，因此到医院就诊的病人，尤其是肛肠科病人，本身就可能有排便方面的困难，如果强迫其改变排便方式，很有可能会导致病情进一步加重。

技术实现要素：

本实用新型要解决的技术问题是提供一种蹲坐两用的坐便器，方便肛肠病人使用。

本实用新型采用如下技术方案实现发明目的：

一种蹲坐两用的坐便器，包括马桶座和马桶盖，其特征是：所述马桶座上设置有丝杠电机，所述丝杠电机的升降丝杠上设置有位置调整槽，所述位置调整槽上连接环套所述马桶座的联动板，所述联动板的两端分别通过悬臂连接踏板，所述马桶座上设置有配合所述悬臂的限位槽，所述升降丝杠下端通过深沟球轴承设置于底座上，所述马桶座的一侧设置有升降电机，所述升降电机连接丝杠，所述丝杠外侧环套有滑块，所述滑块连接扶手一端，所述扶手的另一端连接套环，所述套环环套在立柱上。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型在普通状态下与普通的坐便器没有区别，对于习惯于使用坐便器的患者可以按照以往的习惯使用。而对于习惯使用蹲便器的患者，使用时丝杠电机旋转可以通过升降丝杠来实现联动板的升降，进而带动两边的踏板升降，此时，坐便器就变成了蹲便器。升降电机带动丝杠转动，丝杠带动滑块上下移动，滑块带动扶手升降，从而调整扶手的高度，当病人需要站起来时，病人抓住扶手即可站起。

附图说明

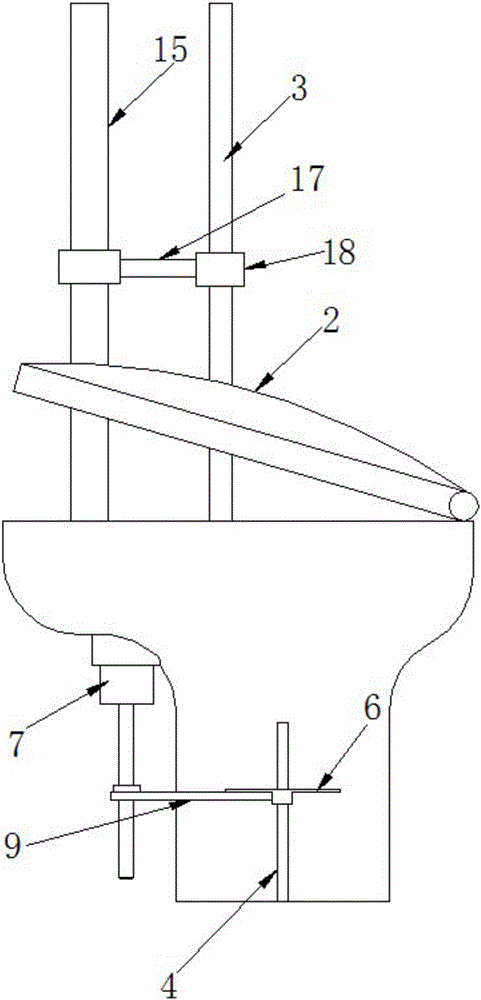

图1为本实用新型的结构示意图。

图2为本实用新型的侧视图。

图3为本实用新型的主视图。

图中，1-马桶座，2-马桶盖，3-立柱，4-限位槽，5-悬臂，6-踏板，7-丝杠电机，9-联动板，10-位置调整槽，11-升降丝杠，12-底座，13-深沟球轴承，14-升降电机，15-丝杠，16-滑块，17-扶手，18-套环。

具体实施方式

下面结合附图和优选实施例对本实用新型作更进一步的详细说明。

参见图1-图3，本实用新型包括马桶座1和马桶盖2，所述马桶座1上设置有丝杠电机7，所述丝杠电机7的升降丝杠11上设置有位置调整槽10，所述位置调整槽10上连接环套所述马桶座1的联动板9，所述联动板9的两端分别通过悬臂5连接踏板6，所述马桶座1上设置有配合所述悬臂5的限位槽4，所述升降丝杠11下端通过深沟球轴承13设置于底座12上，所述马桶座1的一侧设置有升降电机14，所述升降电机14连接丝杠15，所述丝杠15外侧环套有滑块16，所述滑块16连接扶手17一端，所述扶手17的另一端连接套环18，所述套环18环套在立柱3上

本实用新型在普通状态下与普通的坐便器没有区别，对于习惯于使用坐便器的患者可以按照以往的习惯使用。而对于习惯使用蹲便器的患者，使用时丝杠电机7旋转可以通过升降丝杠11来实现联动板9的升降，进而带动两边的踏板6升降，悬臂5在限位槽6内上下移动，保证了联动板9的垂直升降，此时，坐便器就变成了蹲便器。升降电机14带动丝杠15转动，丝杠15带动滑块16上下移动，滑块16带动扶手17升降，调整扶手17的高度，当病人需要站起来时，病人抓住扶手17即可站起。
