一种特种钢质防火门的制作方法

本实用新型涉及一种防火门，具体为一种特种钢质防火门，属于装潢产品技术领域。

背景技术：

随着建筑行业的日新月异，防火门的制造技术也进一步发展与成熟，防火门的材料及其功能形状都成为了用户选择的主要因素，钢质的防火门市场也越来越大，钢质防火门为用钢质材料制作门框、门扇骨架和门扇面板，门扇内若填充材料，则填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门，防火门是消防设备中的重要组成部分，是社会防火中的重要一环，是现代高层建筑中不可缺少的防火设施，防火门除具备普通门的作用外，具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能，广泛应用于高层建筑、大型商场等人员密集的场合，防火门的质量和使用问题是关系着防火成败的关键，保障生命财产安全，是现代建筑中不可缺少的防火设施，然而传统的钢质防火门结构简单，与防火门连接方面密封性还有不足，安装方面也不够牢固，且安装美观实用方面也还有不足，在安装和拆卸方面还不够方便，不能很好的隔绝外界传来的噪音，在实现智能报警防护方面还有不足，在智能防护火势蔓延方面还有不足，在使用材料方面也不够环保，不适合现在社会的发展。因此，针对上述问题提出一种特种钢质防火门。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种特种钢质防火门。

本实用新型通过以下技术方案来实现上述目的，一种特种钢质防火门，包括门扇以及设置在所述门扇内部的防火门镜，所述防火门镜侧壁一端安装 防火锁；所述门扇侧壁镶嵌吸音板，且所述门扇一端设置闭门器；所述闭门器一端连接防火门门框，且所述防火门门框侧壁设置门框安装槽；所述门框安装槽内部设置门框安装孔，且所述防火门门框一侧安装烟雾感应器；所述烟雾感应器一端安装PLC可编程控制器，且所述PLC可编程控制器一侧设置报警指示灯；所述报警指示灯一端安装蜂鸣器，且所述防火门门框与所述门扇之间通过铰链连接。

优选的，还包括冷轧钢板、无机发泡珍珠岩门芯板、骨架、防火填充层和防火橡皮条，所述门扇内部设置冷轧钢板、无机发泡珍珠岩门芯板、骨架和防火填充层，所述防火门门框侧壁设置防火橡皮条。

优选的，所述门框安装孔有若干个，且直径为8.5mm，均匀设置在所述门框安装槽中心线上。

优选的，所述吸音板有两块，且关于所述防火门镜对称。

优选的，所述烟雾感应器与所述PLC可编程控制器、所述报警指示灯、所述鸣器内部之间电性连接。

本实用新型的有益效果是：

1、本实用新型结构紧凑，特种的钢质材料使防火门的防火性能更好；

2、该种特种钢质防火门的门框和门扇是通过将冷轧钢板、无机发泡珍珠岩门芯板、骨架和防火填充层加入防火胶水高压压合而成，使结构更加牢固可靠，防火性能更好，侧壁设置的门框安装槽使防火门框与墙体连接更加紧凑，设置的多个防火门门框固定孔能更好的将门框与墙体固定在一起，使安装更加牢固，使用的特殊钢质材料具有很好的防火性能，且符合绿色环保要求在发生火灾时烟雾感应器能够感应烟雾，报警指示灯闪烁，并且蜂鸣器发出声音报警，吸音板的使用使隔音效果更好，门框中防火橡皮条的使用能够使门扇与门框连接更加紧密，防火隔音效果更好，闭门器实现门扇常闭，减少了事故发生，还具有防盗的作用，有良好的经济效益和社会效益，适合推 广使用。

附图说明

图1为本实用新型整体结构示意图；

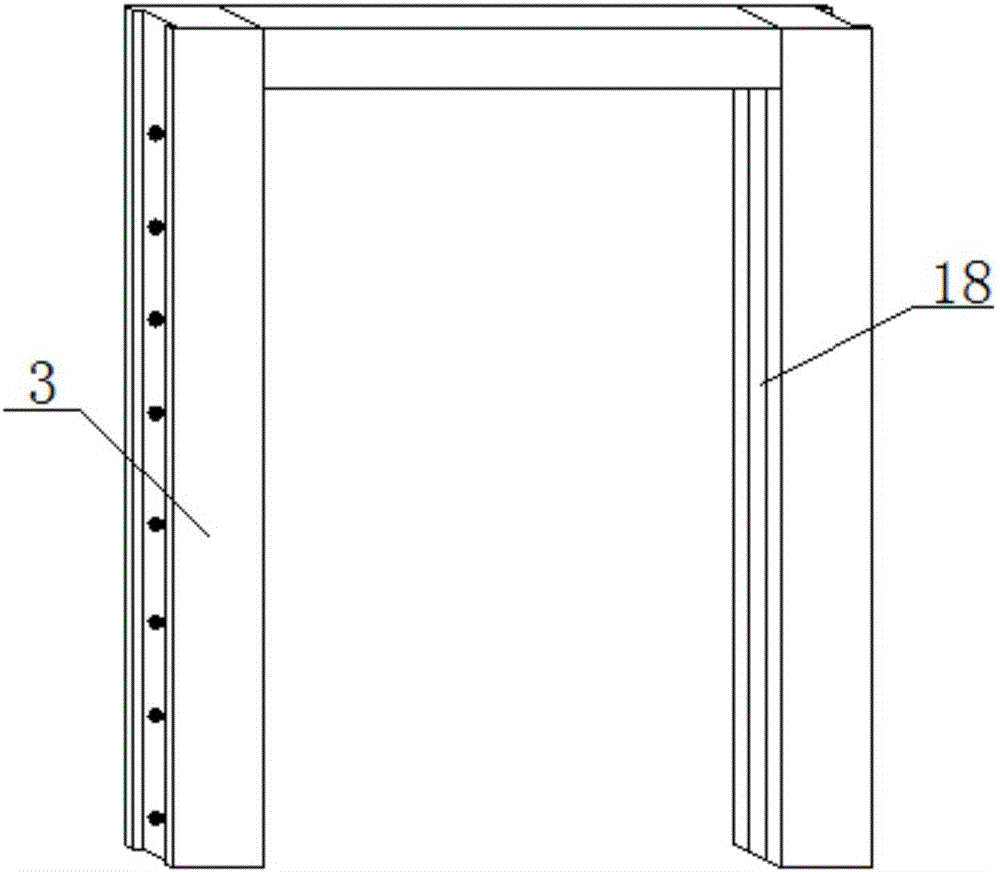

图2为本实用新型门框结构示意图；

图3为本实用新型门扇结构示意图。

图中：1、门框安装孔，2、门框安装槽，3、防火门门框，4、烟雾感应器，5、PLC可编程控制器，6、报警指示灯，7、蜂鸣器，8、闭门器，9、铰链，10、防火门镜，11、门扇，12、防火锁，13、吸音板，14、冷轧钢板，15、无机发泡珍珠岩门芯板，16、骨架，17、防火填充层，18、防火橡皮条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，一种特种钢质防火门，包括门扇11以及设置在所述门扇11内部的防火门镜10，所述防火门镜10侧壁一端安装防火锁12；所述门扇11侧壁镶嵌吸音板13，且所述门扇11一端设置闭门器8；所述闭门器8一端连接防火门门框3，且所述防火门门框3侧壁设置门框安装槽2；所述门框安装槽2内部设置门框安装孔1，且所述防火门门框3一侧安装烟雾感应器4；所述烟雾感应器4一端安装PLC可编程控制器5，且所述PLC可编程控制器5一侧设置报警指示灯6；所述报警指示灯6一端安装蜂鸣器7，且所述防火门门框3与所述门扇11之间通过铰链9连接。

作为本实用新型的一种技术优化方案，还包括冷轧钢板14、无机发泡珍珠岩门芯板15、骨架16、防火填充层17和防火橡皮条18，所述门扇11内部 设置冷轧钢板14、无机发泡珍珠岩门芯板15、骨架16和防火填充层17，所述防火门门框3侧壁设置防火橡皮条18，使用的新型材料使防火性能更好，且具有防盗功能，使结构更加紧密。

作为本实用新型的一种技术优化方案，所述门框安装孔1有若干个，且直径为8.5mm，均匀设置在所述门框安装槽2中心线上，能够使门框安装更加牢固。

作为本实用新型的一种技术优化方案，所述吸音板13有两块，且关于所述防火门镜10对称，使吸音效果更好，外观更加美观。

作为本实用新型的一种技术优化方案，所述烟雾感应器4与所述PLC可编程控制器5、所述报警指示灯6、所述鸣器7内部之间电性连接，可使电气元器件连接更加紧凑。

本实用新型在使用时，首先将防火门门框3通过在门框安装孔1中打入膨胀螺丝与墙体连接，然后将各类电气元件接通电源，通过铰链9连接门扇11与防火门门框3，在防火门门框3与门扇11之间安装闭门器8，当行人通过后门扇11会在闭门器8的作用下关闭，如果烟雾感应器4感应到火灾烟雾，将数据发送到PLC可编程控制器5，PLC可编程控制器5处理使报警指示灯6闪烁，同时蜂鸣器7报警，侧壁设置的防火橡皮条18使门扇11与防火门门框3紧密性更好。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
