一种带有隐藏孔的桌子的制作方法

本实用新型涉及家具、餐桌技术领域，特别是涉及一种带有隐藏孔的桌子。

背景技术：

专供吃饭用的桌子。按材质可分为实木餐桌、钢木餐桌、大理石餐桌、大理石餐台、大理石茶几、玉石餐桌、玉石餐台、玉石茶几、云石餐桌等；无论何种材质的餐桌，在选用时，都要根据使用场合，环境搭配，还是电动餐桌方便夹取菜品；无论上面所提到的哪种餐桌，在使用时，用餐时都会有因夹菜不稳，部分菜肴掉落在餐桌上，以及剔除的骨头、食物壳，这样就会影响用餐的心情，也在很大程度上影响了食欲，更为关键的是在公众场合用餐，还影响了用餐形象，从另外一方面也体现出用餐人的个人形象。

技术实现要素：

为了克服上述现有技术的不足，本实用新型提供了一种带有隐藏孔的桌子。

本实用新型所采用的技术方案是：

一种带有隐藏孔的桌子，包括面板、边框、桌腿、隐藏装置，所述面板连接边框，边框拐角连接桌腿，所述桌腿的顶平面与边框的顶平面在同一平面，所述桌腿连接面板，所述隐藏装置连接在面板下平面上。

进一步，所述的边框由四个支撑板组成，任一支撑板的端部匀连接桌腿，所述任一支撑板均为竖向立放连接桌腿。

进一步，所述的面板上设有漏孔、滚珠，所述漏孔设置在面板边缘，所述漏孔贯穿面板，所述滚珠嵌置在面板的下平面内。

进一步，所述的隐藏装置由填充块、支撑架、旋转杆、凸轮、楔块、推拉杆组成，所述填充块与所述的漏孔配合，所述填充块上设有孔，孔与楔块配合，楔块连接推拉杆一端，推拉杆连接支撑架一侧，所述旋转杆通过螺纹连接支撑架另一侧，旋转杆一端连接凸轮，凸轮抵触填充块。

进一步，所述填充块与漏孔配合，填充块由下方的凸轮抵触，凸轮支撑住填充块，使填充块与面板处于同一平面，不影响面板上放置物品；当在用餐时，有剔除的骨头和掉落在餐桌的菜肴，转动旋转杆，使连接在旋转杆端的凸轮转动，填充块下落，填充块上的孔与楔块配合，再拉移推拉杆，填充块位移到面板下方，滚球为了避免填充块与面板直接接触，降低摩擦力，可通过面板上的漏孔收集入袋，收集袋挂在旋转杆和推拉杆上；反之，向内推移推拉杆，与推拉杆端连接的楔块，还嵌在填充块的孔内，填充块也会发生移动，填充块位移至漏孔下方时，转动旋转杆，与旋转杆端连接在凸轮也随之转动，填充块就会在凸轮的推力作用下上移，促使填充块与面板处于同一平面。

与现有技术相比，本实用新型的有益效果是：具有结构简单，设计合理，思路新颖，方便收集散落在餐桌上的饭菜，避免了因餐桌上散落的骨头、饭菜残渣而影响用餐，具有增强用餐气氛及文明用餐，尤其是公众场合，提高用餐的个人形象。

附图说明

图1为一种带有隐藏孔的桌子的结构示意图。

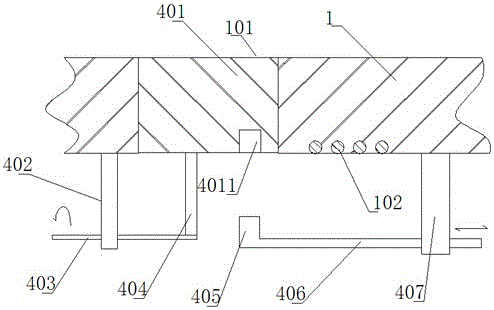

图2为隐藏装置中的填充块与面板处于同一平面的结构示意图。

图3为隐藏装置中的填充块下落后的结构示意图。

具体实施方式

一种带有隐藏孔的桌子，包括面板1、边框2、桌腿3、隐藏装置4，所述面板4连接边框2，边框2拐角连接桌腿3，所述桌腿3的顶平面与边框2的顶平面在同一平面，所述桌腿3连接面板1，所述隐藏装置4连接在面板1下平面上。

进一步，所述的边框2由四个支撑板组成，任一支撑板的端部匀连接桌腿3，所述任一支撑板均为竖向立放连接桌腿3。

进一步，所述的面板1上设有漏孔101、滚珠102，所述漏孔101设置在面板1边缘，所述漏孔101贯穿面板1，所述滚珠102嵌置在面板1的下平面内。

进一步，所述的隐藏装置4由填充块401、支撑架402、旋转杆103、凸轮404、楔块405、推拉杆406组成，所述填充块401与所述的漏孔101配合，所述填充块401上设有孔4011，孔4011与楔块405配合，楔块405连接推拉杆406一端，推拉杆406连接支撑架402一侧，所述旋转杆403通过螺纹连接支撑架402另一侧，旋转杆403一端连接凸轮404，凸轮404抵触填充块401。

进一步，所述填充块401与漏孔101配合，填充块401由下方的凸轮404抵触，凸轮404支撑住填充块401，使填充块401与面板1处于同一平面，不影响面板1上放置物品；当在用餐时，有剔除的骨头和掉落在餐桌的菜肴，转动旋转杆403，使连接在旋转杆403端的凸轮404转动，填充块401下落，填充块401上的孔与楔块405配合，再拉移推拉杆406，填充块401位移到面板1下方，滚球102为了避免填充块401与面板1直接接触，降低摩擦力，可通过面板1上的漏孔101收集入袋，收集袋挂在旋转杆403和推拉杆406上；反之，向内推移推拉杆406，与推拉杆406端连接的楔块405向内位移，还嵌在填充块401的孔内，填充块401也会发生移动，填充块401位移至漏孔101下方时，转动旋转杆403，与旋转杆403端连接在凸轮404也随之转动，填充块401就会在凸轮404的推力作用下上移，促使填充块401与面板1处于同一平面。
