一种橙汁机的出汁装置的制作方法

本实用新型涉及一种橙汁机，特别涉及一种橙汁机的出汁装置。

背景技术：

随着人们生活水平的提高，鲜榨果汁越来越受到人们的喜爱。许多人亲自用新鲜蔬菜或水果制作绿色蔬菜汁或果汁。鲜榨果汁一般都是通过橙汁机来榨汁的，橙汁机属于榨汁机的一种，主要用来榨取橙汁或柠檬汁等果汁，使用较为广泛。

现有的有些橙汁机需要将集汁盒取下才能倒出橙汁，使用不是很方便。

技术实现要素：

(一)要解决的技术问题

本实用新型要解决的技术问题是提供一种结构简单、出汁方便、不用打开集汁盒就能出汁的橙汁机的出汁装置。

(二)技术方案

为解决上述技术问题，本实用新型提供一种橙汁机的出汁装置，包括：集汁盒、具有打开档位和关闭档位的出汁嘴以及密封圈；所述密封圈卡合在所述出汁嘴内；所述集汁盒包括铰链支座；所述出汁嘴包括连杆；所述连杆连接至所述铰链支座内；所述连杆可相对所述铰链支座转动；所述集汁盒设置有集汁盒孔。

进一步的，所述密封圈包括有密封面，当所述出汁嘴处于所述关闭档位时，所述密封面堵住所述集汁盒孔；当所述出汁嘴处于所述打开档位时，所述密封面脱离所述集汁盒孔。

进一步的，所述出汁嘴还包括有用于定位所述出汁嘴的弹扣。

进一步的，所述铰链支座上设置有第一限位面和第二限位面；所述连杆拨至所述第一限位面时，所述出汁嘴处于所述关闭档位，所述密封面嵌入至所述集汁盒孔内，将所述集汁盒孔堵住，使所述集汁盒内的橙汁不能从所述集汁盒孔流至所述出汁嘴；所述连杆拨至所述第二限位面时，所述出汁嘴处于所述打开档位，所述密封面脱离所述集汁盒孔，此时所述集汁盒内的橙汁可以从所述集汁盒孔流至所述出汁嘴；所述出汁嘴处于所述打开档位时可以一边榨汁一边出汁，操作简单，使用便捷，无需打开所述集汁盒再倒出里面的橙汁。

进一步的，所述集汁盒上设置有第一扣位和第二扣位；所述弹扣卡至所述第一扣位时，所述出汁嘴处于所述关闭档位，对应所述连杆处于所述第一限位面位置；所述弹扣卡至所述第二扣位时，所述出汁嘴处于所述打开档位，对应所述连杆处于所述第二限位面的位置。

(三)有益效果

本实用新型橙汁机的出汁装置在出汁嘴上做弹扣设计，通过连杆与铰链支座的杠杆原理控制出汁嘴打开和关闭，无需将集汁盒取下后倒出橙汁，结构简单，使用方便。

附图说明

图1为本实用新型橙汁机的出汁装置的立体图；

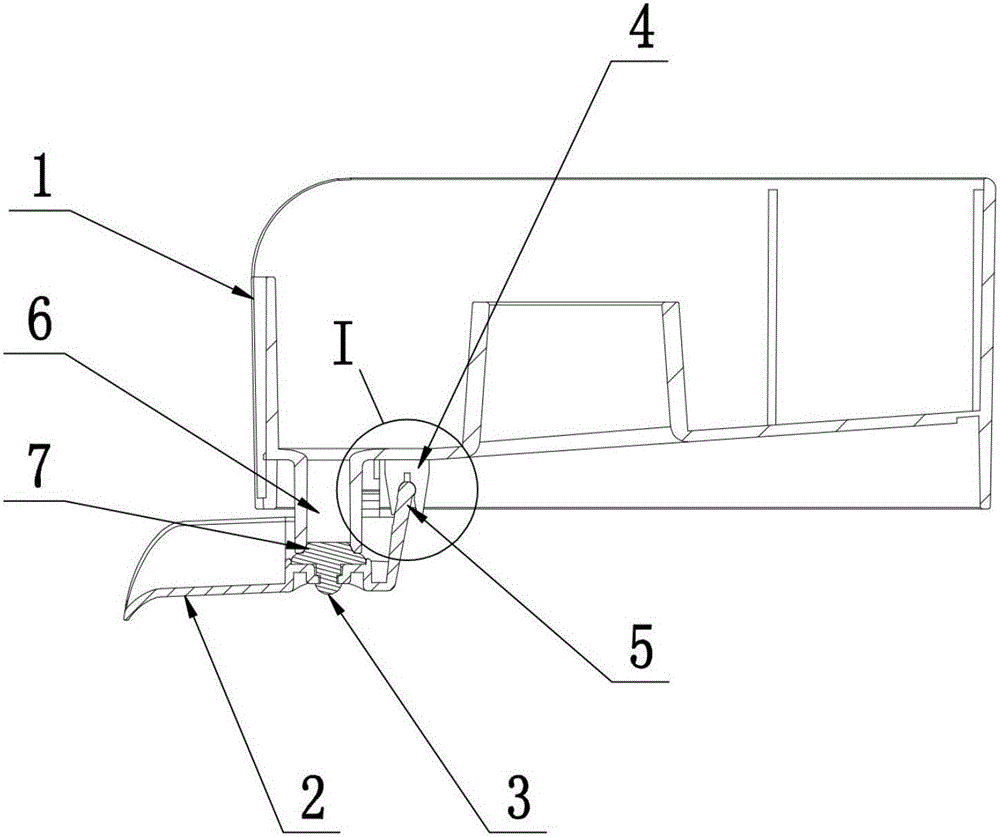

图2为本实用新型橙汁机的出汁装置关闭状态下的结构示意图；

图3为本实用新型橙汁机的出汁装置图2中I的局部放大图；

图4为本实用新型橙汁机的出汁装置打开状态下的结构示意图；

图5为本实用新型橙汁机的出汁装置出汁嘴弹扣的结构示意图；

其中：1为集汁盒、2为出汁嘴、3为密封圈、4为铰链支座、5为连杆、6为集汁盒孔、7为密封面、8为第一限位面、9为第二限位面、10为弹扣、11为第一扣位、12为第二扣位。

具体实施方式

参阅图1～图5，本实用新型提供一种橙汁机的出汁装置，包括：集汁盒1、具有打开档位和关闭档位的出汁嘴2以及密封圈3；参阅图2，密封圈3卡合在出汁嘴2内；密封圈3包括有密封面7；集汁盒1包括铰链支座4；出汁嘴2包括连杆5；连杆5连接至铰链支座4内；连杆5可相对铰链支座4转动；集汁盒1设置有集汁盒孔6；参阅图5，出汁嘴2还包括有弹扣10。

参阅图2、图3、图4和图5，铰链支座4上设置有第一限位面8和第二限位面9；集汁盒1上设置有第一扣位11和第二扣位12；参阅图2和图3，当连杆5拨至第一限位面8时，出汁嘴2处于关闭档位，参阅图5，弹扣10卡至第一扣位11，密封面7嵌入至集汁盒孔6内，此时集汁盒孔6被堵住，集汁盒1内的橙汁不能从集汁盒孔6流至出汁嘴2；参阅图4，当连杆5拨至第二限位面9时，出汁嘴2处于打开档位，参阅图5，弹扣10卡至第二扣位12，密封面7脱离集汁盒孔6，此时集汁盒1内的橙汁可以从集汁盒孔6流至出汁嘴2，出汁嘴2处于打开档位时可以一边榨汁一边出汁，操作简单，使用便捷，无需打开集汁盒1再倒出里面的橙汁。

本实施例橙汁机的出汁装置在出汁嘴上做弹扣设计，通过连杆与铰链支座的杠杆原理控制出汁嘴打开和关闭，无需将集汁盒取下后倒出橙汁，结构简单，使用方便。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
