一种自动化智能图书管理设备的制作方法

本实用新型涉及图书管理设备领域，具体地讲，涉及一种自动化智能图书管理设备。

背景技术：

现有的图书管理设备都是采用方框型的框架，框架内分为多层储藏格，储藏格内竖直排列着多种图书，书架的高度一般都高于人体，但是，书架的空间还是没有被充分利用，还能利用书架扩展的结构存放更多的图书，但是，目前现有技术中还不存在此种设备。此为现有技术的不足之处。

技术实现要素：

本实用新型要解决的技术问题是提供一种自动化智能图书管理设备，最大限度的利用书架存放更多图书，提高了书架利用率的同时实现了对图书的管理。

本实用新型采用如下技术方案实现发明目的：

一种自动化智能图书管理设备，包括书架，其特征是：所述书架内设置有存书格，每个所述存书格的上侧设置有标识签，所述书架的顶部两侧设置有铰接孔，所述铰接孔内设置有铰接轴，所述铰接轴连接铰接板，所述铰接板上设置有顶部储藏格，所述铰接板的底部连接有圆弧形齿条，所述圆弧形齿条位于圆弧形轨道内，所述齿条与主动齿轮连接，所述主动齿轮通过蜗轮蜗杆减速机连接驱动电机，所述驱动电机连接控制器，所述控制器连接输入键盘和显示屏。

作为对本技术方案的进一步限定，所述控制器采用STC89C52单片机。

作为对本技术方案的进一步限定，所述齿条通过连接块与所述铰接板连接。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型的顶部储藏格内储藏图书，不查阅顶部储藏格的图书时，驱动电机通过蜗轮蜗杆减速机带动主动齿轮转动，主动齿轮带动圆弧形齿条沿轨道向上移动，齿条推动铰接板的一端上移，铰接轴在铰接孔内转动，直到铰接板与书架的顶部齐平，驱动电机停止运动，蜗轮蜗杆减速机自锁原理使得顶部储藏格能够固定，因为书架的高度高于人体，因此，顶部储藏格不影响书架内存书格的使用。当查阅顶部储藏格内的图书时，驱动电机反向转动，带动齿条沿轨道反向移动，铰接板的一端落下，使得顶部储藏格展现在借阅者的面前，方便借阅者借阅。从键盘输入检索信息，控制器对接收的信息进行分析，并将分析结果通过显示屏显示出来，借阅者根据显示屏的提示信息对照标识签的找到对应图书所处的大体位置，进一步缩小了查阅者的查阅范围，提高了查阅效率。

附图说明

图1为本实用新型的侧视图。

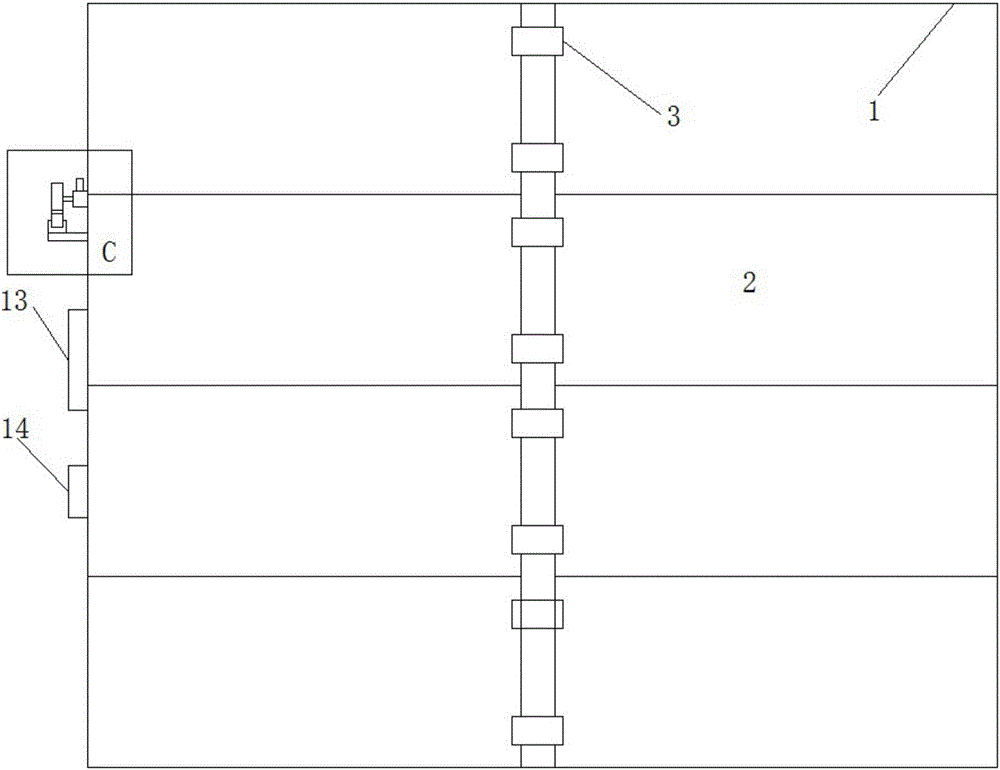

图2为本实用新型的书架的主视图。

图3为本实用新型的图1的A-A剖视图。

图4为本实用新型图1的B部分的局部放大图。

图5为本实用新型的图2的C部分的局部放大图。

图中，1、书架，2、存书格，3、标识签，4、铰接孔，5、铰接轴，6、铰接板，7、顶部储藏格，8、齿条，9、轨道，10、主动齿轮，11、蜗轮蜗杆减速机，12、驱动电机，13、显示屏，14、输入键盘，15、连接块。

具体实施方式

下面结合附图和优选实施例对本实用新型作更进一步的详细说明。

参见图1-图5，本实用新型包括书架1，所述书架1内设置有存书格2，每个所述存书格2的上侧设置有标识签3，所述书架1的顶部两侧设置有铰接孔4，所述铰接孔4内设置有铰接轴5，所述铰接轴5连接铰接板6，所述铰接板6上设置有顶部储藏格7，所述铰接板6的底部连接有圆弧形齿条8，所述圆弧形齿条8位于圆弧形轨道9内，所述齿条8与主动齿轮10连接，所述主动齿轮10通过蜗轮蜗杆减速机11连接驱动电机12，所述驱动电机12连接控制器，所述控制器连接输入键盘14和显示屏13。

所述控制器采用STC89C52单片机，所述齿条8通过连接块15与所述铰接板6连接。

本实用新型的顶部储藏格7内储藏图书，不查阅顶部储藏格7的图书时，驱动电机12通过蜗轮蜗杆减速机11带动主动齿轮10转动，主动齿轮10带动圆弧形齿条8沿轨道9向上移动，齿条8推动铰接板6的一端上移，铰接轴5在铰接孔4内转动，直到铰接板6的书架1的顶部齐平，驱动电机12停止运动，因为书架1的高度高于人体，因此，顶部储藏格7不影响书架1内存书格2的使用。当查阅顶部储藏格7内的图书时，驱动电机12反向转动，带动齿条8沿轨道9反向移动，铰接板6的一端落下，使得顶部储藏格7展现在借阅者的面前，方便借阅者借阅。从输入键盘14输入检索信息，控制器对接收的信息进行分析，并将分析结果通过显示屏13显示出来，借阅者根据显示屏13的提示信息对照标识签3的找到对应图书所处的位置，进一步缩小了查阅者的查阅范围，提高了查阅效率。
