多功能书架的制作方法

本实用新型涉及智能家居技术领域，特别涉及一种多功能书架。

背景技术：

随着土地资源的紧缺，房价的快速增长，现在小户型房屋成为人们的首选房源，与此同时，人们都希望家具节省空间，而且具有多项功能，使用简单方便又实用。

例如，书架是一种人们用来专门放置书籍的家具，便于人们对于书籍的整理和查阅。而现在的书架大多功能比较单一，只有放置书籍的功能，在进行学习或工作时，就需要另外增加桌子和椅子，同时需求更多的空间来放置桌子和椅子。

技术实现要素：

基于此，本实用新型的目的是提供一种节约空间的多功能书架。

一种多功能书架，包括书架本体，设于所述书架本体内的书桌，设于所述书架本体内且用于支撑所述书桌的支撑件，以及设于所述书架本体内的椅子，所述书架本体包括壳体，及设于所述壳体中间的隔板，所述隔板将所述壳体分隔成上腔体和下腔体，所述上腔体中设有中间板，所述中间板与所述隔板的中间处连接，所述中间板将所述上腔体分隔成关于所述中间板对称的两个凹槽，所述凹槽中设有与所述隔板连接的第一格，以及与所述中间板和所述壳体连接第二格，所述壳体与所述隔板、所述第一格、所述中间板、所述第二格形成“h”型的收容槽，所述书桌收容于所述下腔体中，所述椅子收容于所述收容槽中，所述下腔体包括与所述隔板连接的侧壁，及与所述侧壁连接的底板，所述侧壁上且靠近所述隔板的一端设有凸起，所述凸起包括与所述侧壁连接的连接部，及所述连接部连接的圆弧部，所述连接部上设有连接孔，所述连接部通过所述连接孔与所述支撑件转动连接，所述隔板与所述侧壁之间形成缺口，所述隔板 朝向所述底板的一面上设有合页孔，所述书桌通过所述合页孔与所述隔板连接，且所述书桌设于所述缺口中。

相较现有技术，本实用新型所述的多功能书架中，由于所述书桌和所述椅子收容于所述多功能书架中，所以可以节约空间，而且使用方便。

进一步地，所述支撑件包括支撑部，及与所述支撑部连接的支撑连接部，所述支撑连接部的端部为圆弧状，所述支撑连接部中设有缺槽，及与所述缺槽贯穿的支撑连接孔。

进一步地，所述支撑件通过所述缺槽与所述凸起连接，所述支撑连接孔与所述连接孔同轴，且所述支撑件可绕所述连接孔转动。

进一步地，所述椅子包括椅座，设于所述椅座一侧且与所述椅座垂直连接的椅背，及设于所述椅座另一侧且与所述椅座垂直连接的4个椅脚，所述椅脚阵列设于所述椅座上。

进一步地，当所述椅子收容于所述收容槽时，所述椅背与所述壳体贴合，所述椅座分别与所述第一格和所述第二格贴合。

进一步地，所述第一格、所述第二格的截面形状为圆形或多边形当中的一种。

附图说明

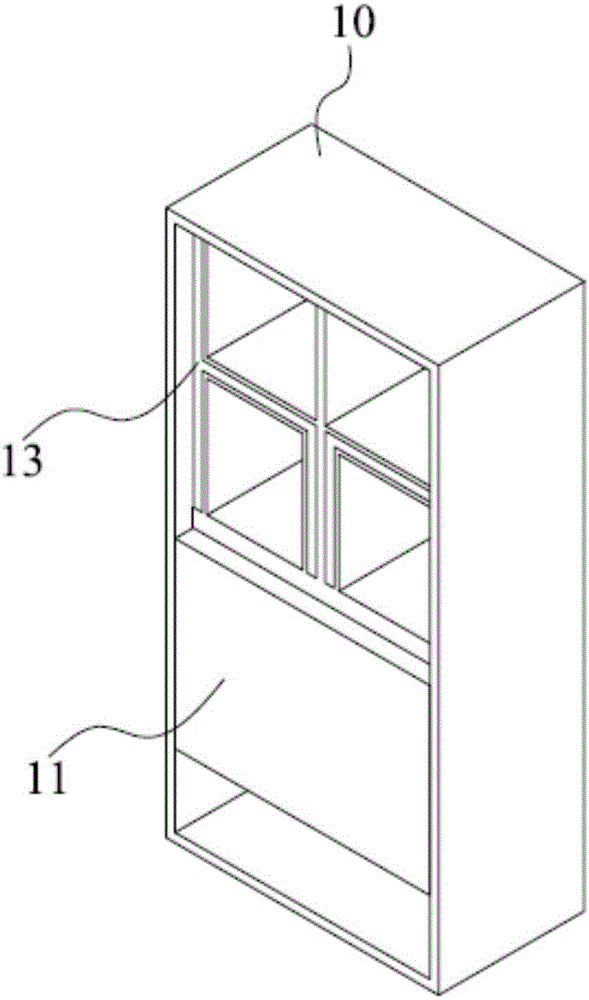

图1为本实用新型一实施例中多功能书架的桌子收缩时的立体组装图。

图2为图1中多功能书架的桌子展开时的立体组装图。

图3为图2中书架本体的立体结构。

图4为图2中书架本体的A-A截面的示意图。

图5为图2中支撑件的立体结构。

图6为图2中椅子的立体结构。

主要元件符号说明

如下具体实施方式将结合上述附图进一步说明本实用新型。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。

需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1和图2，本实用新型实施例提供的一种多功能书架，包括书架本体10，设于所述书架本体10内的书桌11，设于所述书架本体10内且用于支撑所述书桌11的支撑件12，以及设于所述书架本体10内的椅子13。

请参阅图3和图4，所述书架本体10包括壳体101，及设于所述壳体101中间的隔板102，所述隔板102将所述壳体101分隔成上腔体103和下腔体104，所述上腔体103中设有中间板1031，所述中间板1031与所述隔板102的中间处连接，所述中间板1031将所述上腔体103分隔成关于所述中间板1031对称的两个凹槽1032，所述凹槽1032中设有与所述隔板102连接的第一格1033，以及与所述中间板1031和所述壳体101连接第二格1034，所述壳体101与所述隔板102、所述第一格1033、所述中间板1031、所述第二格1034形成“h”型收容槽105。所述第一格1033、所述第二格1034的截面形状为矩形，用于放置书籍或其它物品。

可以理解的，在其它实施例中，所述第一格1033、所述第二格1034的截面形状除了可为矩形外，还可以为圆形或多边形当中的一种。

所述下腔体104包括与所述隔板102连接的侧壁1041，及与所述侧壁1041连接的底板1042，所述侧壁1041上且靠近所述隔板102的一端设有凸起106，所述凸起106包括与所述侧壁1041连接的连接部1061，及所述连接部1061连接的圆弧部1062，所述连接部1061上设有连接孔1063。所述隔板102与所述侧壁1041之间形成缺口107，所述隔板102朝向所述底板1042的一面上设有合页孔108，所述书桌11通过所述合页孔108与所述隔板102连接，且所述书桌11设于所述缺口107中。

请参阅图5，所述支撑件12包括支撑部121，及与所述支撑部121连接的支撑连接部122，所述支撑连接部122的端部为圆弧状，所述支撑连接部122中设有缺槽123，及与所述缺槽123贯穿的支撑连接孔124。所述支撑件12通过所述缺槽123与所述凸起106连接，所述支撑连接孔124与所述连接孔1063同轴，且所述支撑件12可绕所述连接孔1063转动。

请参阅图6，所述椅子13包括椅座131，设于所述椅座131一侧且与所述椅座131垂直连接的椅背132，及设于所述椅座131另一侧且与所述椅座131垂 直连接的4个椅脚133，所述椅脚133阵列设于所述椅座131上。当所述椅子13收容于所述收容槽105时，所述椅背132与所述壳体101贴合，所述椅座131分别与所述第一格1033和所述第二格1034贴合。

综上，当所述多功能书架不使用时，即处于所述多功能书架处于收缩状态时，所述支撑件12处于所述隔板102的下方，所述书桌11处于竖直状态，所述书桌11收容于所述下腔体104中；当所述多功能书架使用时，即处于所述多功能书架处于展开状态时，所述支撑件12旋出所述隔板102的下方，所述书桌11处于水平状态，所述支撑件12用于支撑所述书桌11。

本实用新型上述实施例中，由于所述书桌11和所述椅子13收容于所述多功能书架中，所以可以节约空间，而且使用方便。

以上所述实施例仅表达了本实用新型的某种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
