本实用新型涉及一种高寿命的零压饮水机。
背景技术:
饮水机往往具有加热的功能,饮水机内设有加热胆,加热胆直接连通市政水管,故加热胆在叫爱人是不但要承受但内的水受热膨胀以及水蒸发的压力,也要长时间承受市政水管的自来水压力,导致加热胆很容易放生爆炸或者受损,寿命不长。现有的磁感水龙头设计不合理,在使用过程中,水很容易进入其电控部分,导致电控水龙头内的电子元件发生腐蚀甚至是短路,让水龙头失效,故其寿命不长。而一些厂商为了防水则对电子元件部分进行注胶处理,但是由于电子元件或制造工艺的原因,电子元件会发生故障而失效,且无法维修。本领域技术人员一直无法解决防水和维修的这两个矛盾。
技术实现要素:
本实用新型要解决的技术问题是:提供一种高寿命的零压饮水机。
本实用新型解决其技术问题的解决方案是:
一种高寿命的零压饮水机,包括机体,机体上设有多个磁感水龙头,所述磁感水龙头包括水龙头本体,水龙头本体上设有阀孔,阀孔上设有阀芯,阀芯上设有可转动的控制柱,还包括具有腔体的感应盒,其上方设有开口,其底面设有连接孔,其固定在阀芯或水龙头本体上;控制柱从所述连接孔中穿出,感应盒内设有感应芯,感应芯内设有具有磁性的感应块,感应芯上设有与控制柱固定连接的轴接孔,使得感应块可跟随控制柱转动,从而让感应块接近或远离钢簧管;感应盒的内立壁与感应芯之间设有钢簧管,钢簧管上设有开关线;感应盒的开口上设有盒盖,盒盖上设有通孔,控制柱从所述通孔穿出,盒盖的上方设有与控制柱连接的把手;感应盒设有过线通孔,所述开关线从过线通孔中伸出,水龙头本体上设有可容纳开关线的藏线通道;
机体内设有加热胆,加热胆上设有供水管道和输水管道,供水管道和输水管道的始端均与加热胆连通,输水管道包括热水管道和温水管道,温水管道中段设有降温段,供水管道上设有热交换段,降温段设在热交换段内;
供水管道上设有供水电控阀门,热水管道和温水管道的末端各连接有至少一个磁感水龙头,热水管道和温水管道的磁感水龙头的钢簧管均与供水电控阀门连接,使得所述的钢簧管可控制供水电控阀门的启闭。
作为上述方案的进一步改进,控制柱具有N个棱边,所述连接孔上设有M个所述棱边适配的安装槽,M为N的倍数或者M等于N。
作为上述方案的进一步改进,所述M个安装槽均布在轴接孔的孔壁上。
作为上述方案的进一步改进,感应盒和盒盖之间设有熔接带。
作为上述方案的进一步改进,感应盒内立壁与感应芯之间设有可容纳开关线的藏线槽。
作为上述方案的进一步改进,感应盒内立壁设有固定槽,钢簧管设在固定槽内。
作为上述方案的进一步改进,温水管道设有直通段,热交换段的始端从降温段的始端进入,热交换段的末端从降温段的末端穿出,直通段的一端连通加热胆,直通段的另一端连通热交换段的末端。
作为上述方案的进一步改进,直通段上设有节流阀门。
本实用新型的有益效果是:一种高寿命的零压饮水机,包括机体,机体上设有多个磁感水龙头,所述磁感水龙头包括水龙头本体,水龙头本体上设有阀孔,阀孔上设有阀芯,阀芯上设有可转动的控制柱,还包括具有腔体的感应盒,其上方设有开口,其底面设有连接孔,其固定在阀芯或水龙头本体上;控制柱从所述连接孔中穿出,感应盒内设有感应芯,感应芯内设有具有磁性的感应块,感应芯上设有与控制柱固定连接的轴接孔,使得感应块可跟随控制柱转动,从而让感应块接近或远离钢簧管;感应盒的内立壁与感应芯之间设有钢簧管,钢簧管上设有开关线;感应盒的开口上设有盒盖,盒盖上设有通孔,控制柱从所述通孔穿出,盒盖的上方设有与控制柱连接的把手;感应盒设有过线通孔,所述开关线从过线通孔中伸出,水龙头本体上设有可容纳开关线的藏线通道;机体内设有加热胆,加热胆上设有供水管道和输水管道,供水管道和输水管道的始端均与加热胆连通,输水管道包括热水管道和温水管道,温水管道中段设有降温段,供水管道上设有热交换段,降温段设在热交换段内;供水管道上设有供水电控阀门,热水管道和温水管道的末端各连接有至少一个磁感水龙头,热水管道和温水管道的磁感水龙头的钢簧管均与供水电控阀门连接,使得所述的钢簧管可控制供水电控阀门的启闭。感应盒与盒盖配合,从而形成一个密闭的腔体,有效地防止水进入腔体内,而当钢簧管发生损坏时,可以将盒盖揭起以便于更换钢簧管,钢簧管的开关线可穿过过线通孔并藏于藏线通道,防止水对开关线的腐蚀,以延长本实用新型的寿命。由于钢簧管可以控制供水电控阀门的启闭,故在无人用水时,电控阀门关闭,故加热胆不会受到市政自来水的压力,实现零压加热,延长加热胆的使用寿命。而降温段设在热交换段内,可以让温水管道提供温水的同时,回收热量,节能环保。本实用新型用于饮水机。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单说明。显然,所描述的附图只是本实用新型的一部分实施例,而不是全部实施例,本领域的技术人员在不付出创造性劳动的前提下,还可以根据这些附图获得其他设计方案和附图。
图1是本实用新型实施例a1的磁感水龙头的组装示意图;

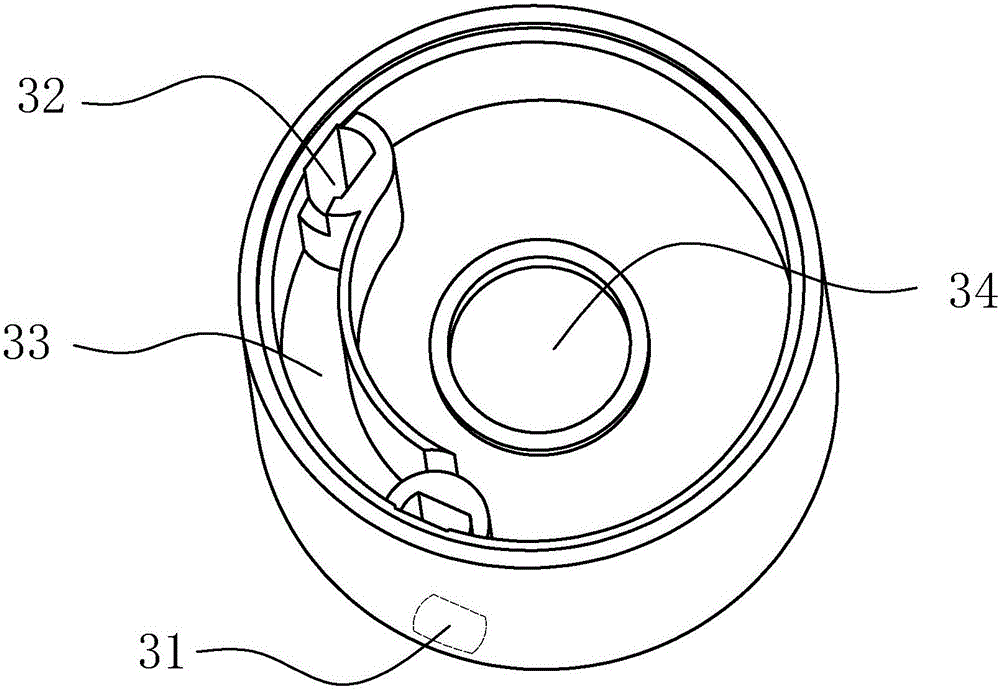

图2是本实用新型实施例a1的感应盒的立体示意图;
图3是本实用新型实施例a1的结构示意图。
具体实施方式
以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述,以充分地理解本实用新型的目的、特征和效果。显然,所描述的实施例只是本实用新型的一部分实施例,而不是全部实施例,基于本实用新型的实施例,本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例,均属于本实用新型保护的范围。另外,文中所提到的所有联接/连接关系,并非单指构件直接相接,而是指可根据具体实施情况,通过添加或减少联接辅件,来组成更优的联接结构。本实用新型中的各个技术特征,在不互相矛盾冲突的前提下可以交互组合。
参照图1至图3,这是本实用新型的实施例a1,具体地:
一种高寿命的零压饮水机,包括机体,机体上设有多个磁感水龙头,所述磁感水龙头包括水龙头本体1,水龙头本体1上设有阀孔,阀孔上设有阀芯2,阀芯2上设有可转动的控制柱21,还包括具有腔体的感应盒3,其上方设有开口,其底面设有连接孔34,其固定在阀芯2或水龙头本体1上;控制柱21从所述连接孔34中穿出,感应盒3内设有感应芯5,感应芯5内设有具有磁性的感应块51,感应芯5上设有与控制柱21固定连接的轴接孔52,使得感应块51可跟随控制柱21转动,从而让感应块51接近或远离钢簧管4;感应盒3的内立壁与感应芯5之间设有钢簧管4,钢簧管4上设有开关线;感应盒3的开口上设有盒盖6,盒盖6上设有通孔,控制柱21从所述通孔穿出,盒盖6的上方设有与控制柱21连接的把手7;感应盒3设有过线通孔31,所述开关线从过线通孔31中伸出,水龙头本体1上设有可容纳开关线的藏线通道11;机体内设有加热胆100,加热胆上设有供水管道和输水管道,供水管道和输水管道的始端均与加热胆连通,输水管道包括热水管道102和温水管道,温水管道中段设有降温段103,供水管道上设有热交换段101,降温段103设在热交换段101内;供水管道上设有供水电控阀门104,热水管道102和温水管道的末端各连接有至少一个磁感水龙头,热水管道102和温水管道的磁感水龙头的钢簧管4均与供水电控阀门104连接,使得所述的钢簧管4可控制供水电控阀门104的启闭。感应盒与盒盖配合,从而形成一个密闭的腔体,有效地防止水进入腔体内,而当钢簧管发生损坏时,可以将盒盖揭起以便于更换钢簧管,钢簧管的开关线可穿过过线通孔并藏于藏线通道,防止水对开关线的腐蚀。由于钢簧管可以控制供水电控阀门的启闭,故在无人用水时,电控阀门关闭,故加热胆不会受到市政自来水的压力,实现零压加热。而降温段设在热交换段内,可以让温水管道提供温水的同时,回收热量,节能环保。
通常在感应芯5和感应盒3上设置相互匹配的限位块,感应芯5在感应盒3内只能转动一定角度以控制流量,而此角度通常小于180度。故本实施例,控制柱21具有N个棱边,所述轴接孔52上设有M个所述棱边适配的安装槽521,M为N的倍数。使得控制柱21可以与感应芯5呈不同角度进行连接,从而实现水龙头出水流量范围的调整。这样的设置也能通过调节让感应芯5在极限位置时,可以保证感应块51离开钢簧管4工作范围,从而确保本实施例具有开和关的功能。当然,如果用于生产本实施例的各个零部件加工、设计足够精密, 无需进行后续的调整,故可让M等于N。
为便于设计和加工,所述M个安装槽521均布在轴接孔52的孔壁上。
为了加强防水性能,感应盒3和盒盖6之间设有熔接带,所述熔接带可以用超声波焊接的工艺形成。
钢簧管4连接有足够长度的开关线,换感应盒3内立壁与感应芯5之间设有可容纳开关线的藏线槽33,在藏线槽33容纳有足够长度的开关线,这样钢簧管4一旦损坏,开关线就有足够的维修长度,以便于重新在开关线上焊接上新的钢簧管4。
为了加强防水功能也加强钢簧管的固定,感应盒3内立壁设有固定槽32,钢簧管4设在固定槽32内。
为了放置温水管道的出水温度过低,温水管道设有直通段105,热交换段101的始端从降温段103的始端进入,热交换段101的末端从降温段103的末端穿出,直通段105的一端连通加热胆100,直通段105的另一端连通热交换段101的末端。
为了可以调节温水管道的出水温度,直通段105上设有节流阀门106。
以上对本实用新型的较佳实施方式进行了具体说明,但本实用新型并不限于所述实施例,熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出种种的等同变型或替换,这些等同的变型或替换均包含在本申请权利要求所限定的范围内。
