超市五金工具折叠挂架的制作方法

本实用新型涉及涉及超市产品展示工具技术领域，具体讲是一种超市五金工具折叠挂架。

背景技术：

现有技术中，市场产品销售过程中，通常都需要展架来展示产品，比如在超市、商场等地方，通常是使用各种各样的挂钩将产品挂在展架上，但是目前比较常见的产品展示都是有通用的挂架，挂在展架上后再将各种产品挂在挂架上，比较繁琐，而且随着产品的多样化，这种展示方式已经不能满足需求。为提高效率以及可靠性，越来越多的商家会直接在商品出厂时为商品配置一个专用的挂架，

技术实现要素：

本实用新型所要解决的技术问题是，提供一种便于操作更适于产品展示的超市五金工具折叠挂架。

为解决上述技术问题，本实用新型提供的超市五金工具折叠挂架，它包括折板和基板，折板上设有用于与展示架对接的对接部，基板上设有挂杆，基板与折板转动连接，所述的折板和基板之间设有锁紧结构。

具体的，所述的折板和基板通过转轴转动连接。

进一步的，所述的对接部为折板上方的挂孔。

再进一步的，所述的挂杆有两根，两根挂杆纵向并列排布在基板上。

作为优选，所述的挂杆上还设有限位装置。

作为改进，所述的限位装置包括限位片，沿挂杆的轴线方向设有插孔，限位片上插头，插头与插孔插接配合。

作为优选，所述的折板上设有锁孔，基板上设有凸柱，沿凸柱轴线方向设有切槽，凸柱外侧位于切槽两侧的位置设有肋条，凸柱与锁孔插配合由肋条锁紧。

采用以上结构后，本实用新型与现有技术相比，具有以下优点：

折板与基板的转动结构便于包装运输，节省空间，而锁紧结构保证在打开工作时对折板和基板进行所及固定，保证结构的可靠和稳定，挂住用来悬挂展品，通过对接部与展架对接，这样产品出厂时就可以直接装在该挂架上，到展地直接上架参展，非常便捷。

附图说明

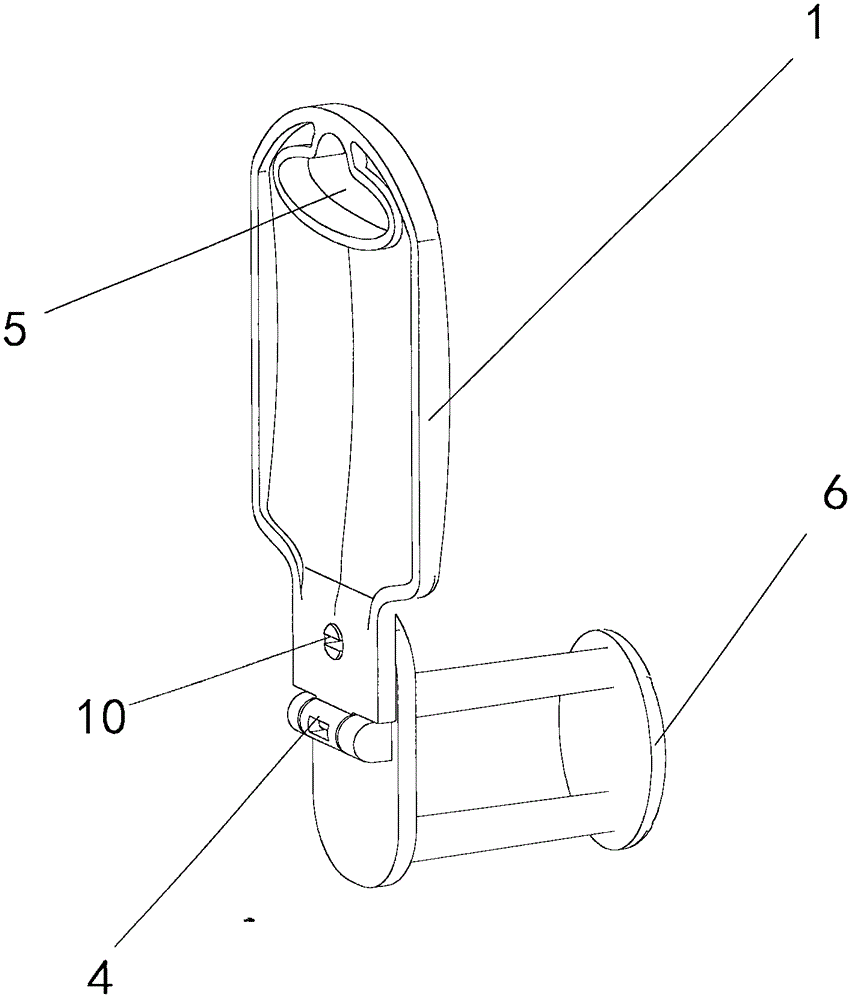

图1为本实用新型超市五金工具折叠挂架的结构示意图；

图2为本实用新型超市五金工具折叠挂架另一结构示意图；

图3为本实用新型超市五金工具折叠挂架中折板结构示意图；

图4为本实用新型超市五金工具折叠挂架中限位片的结构示意图；

图5为本实用新型超市五金工具折叠挂架中基板的结构示意图；

图6为本实用新型超市五金工具折叠挂架中基板另一的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

参照图1、图2、图3、图4、图5、图6所示，本实用新型超市五金工具折叠挂架，它包括折板1和基板2，折板1上设有用于与展示架对接的对接部，对接部为折板1上方的挂孔5，基板2上设有挂杆3，所述的挂杆3有两根，产品一般是设置有小孔，这样通过小孔挂在两根挂杆3上，两根挂杆3纵向并列排布在基板2上，这样，可以起到一定的限位作用避免产品发生晃动。基板2与折板1转动连接，实施例中，所述的折板1和基板2通过转轴4转动连接，所述的折板1和基板2之间设有锁紧结构。

为了进一步保证产品的稳定性和可靠性，挂杆3上还设有限位装置。限位装置包括限位片6，沿挂杆3的轴线方向设有插孔7，限位片6上插头8，插头8与插孔7插接配合。限位片6插在挂杆3上之后，就可以挡住产品，使产品不会在运输以及展示过程中坠落。

作为改进措施，在折板1上设有锁孔9，基板2上设有凸柱10，沿凸柱10轴线方向设有切槽11，凸柱10外侧位于切槽11两侧的位置设有肋条12，凸柱10与锁孔9插配合由肋条12锁紧。切槽的变形使凸柱10能够顺利的插到锁孔9内，肋条12就起到锁紧定位的作用，保证折板和基板展开后稳定。
