无痕可移挂钩的制作方法

本实用新型涉及一种挂钩，特别是一种适用于宾馆、酒店及家庭等瓷砖墙面上固定置物架的无痕可移挂钩。

背景技术：

目前，人们在宾馆、酒店及家庭等瓷砖墙面上固定置物架时一般采用膨胀螺钉固定，固定时需在瓷砖墙面上打孔，然后通过膨胀螺钉将置物架固定在砖墙面上。该固定方式的优点是固定牢固可靠，其存在的不足之处：一是需用电动工具在瓷砖墙面上打孔，特别是自己安装时许多家庭都没有相应的电动工具，安装极不方便，在安装过程中甚至会造成瓷砖开裂，导致瓷砖损坏。二是在瓷砖墙面上打孔安装后需要再次改变安装位置时，势必会在瓷砖上留下孔洞，影响瓷砖墙面美观。为解决上述问题，人们开发了无痕可移挂钩，解决了安装置物架留下孔洞痕迹的问题，但现有的无痕可移挂钩用来安装置物架时要么结构复杂，要么存在安装后松动不牢固的问题。为此，许多生产厂家和有识之士针对上述问题进行开发和试制，但至今尚未有较为理想的产品面世。

技术实现要素：

为克服现有无痕可移挂钩存在的上述不足，本实用新型的目的是提供一种结构简单合理、安装使用方便、置物架固定牢固可靠、安装不留痕迹、可随时改变安装位置、美观大方的无痕可移挂钩。

本实用新型解决上述技术问题所采用的技术方案，它包括挂钩座、与挂钩座连为一体的挂钩钩体、连接扣板，所述的挂钩座上设有第一转轴座和第二转轴座，第一转轴座和第二转轴座相互构成敞口转动座，敞口转动座位于挂钩钩体的钩口部上方，所述的连接扣板上设有转轴部和钩盖部，连接扣板的转轴部可转动地设置在第一转轴座和第二转轴座构成的敞口转动座，连接扣板的钩盖部与挂钩钩体的钩口部相配合。

本实用新型进一步方案，所述连接扣板的钩盖部上设有与挂钩钩体的钩口部扣接的固定倒扣。

本实用新型进一步方案，所述敞口转动座的开口尺寸小于转轴部的截面尺寸。

本实用新型进一步方案，所述的挂钩座与挂钩钩体的底部之间设有连为一体的钩体支撑块。

本实用新型进一步方案，所述挂钩座的底面设有可粘贴在墙面上的粘接层或者可吸附在墙面上真空吸盘。

本实用新型进一步方案，所述的挂钩座和连接扣板由可塑材料制成。

采用上述结构后，与现有技术相比有如下优点和效果：一是挂钩座通过粘接层或真空吸盘安装固定在瓷砖墙面上，安装简单，移动方便，墙面不留痕迹。二是由于产品只有挂钩座和扣板二个部件且由可塑材料制成，连接扣板的转轴部可方便地安装在第一转轴座和第二转轴座构成的敞口转动座，产品生产组装简单方便，生产成本低。三是由于安装时连接扣板的钩盖部上的固定倒扣扣接在挂钩钩体的钩口部上，置物架安装牢固可靠。四是由于挂钩座与挂钩钩体的底部之间设有连为一体的钩体支撑块，机构强度高，承载能力好。

附图说明

图1为本实用新型的立体结构示意图。

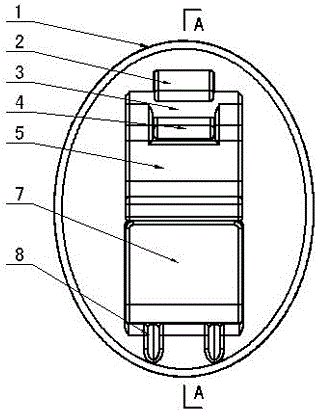

图2为本实用新型的主视结构示意图。

图3为本实用新型图2的A-A剖面结构示意图。

其中1挂钩座，2第一转轴座，3转轴部，4第二转轴座，5连接扣板，6钩盖部，7挂钩钩体，8钩体支撑块，9固定倒扣，10敞口转动座。

具体实施方式

图1、图2和图3所示，为本实用新型一种无痕可移挂钩的具体实施方案，它包括挂钩座1、与挂钩座1连为一体的挂钩钩体7、连接扣板5，所述的挂钩座1上设有第一转轴座2和第二转轴座4，第一转轴座2和第二转轴座4相互构成敞口转动座10，敞口转动座10位于挂钩钩体7的钩口部上方，所述的连接扣板5上设有转轴部3和钩盖部6，连接扣板5的转轴部3可转动地设置在第一转轴座2和第二转轴座4构成的敞口转动座10，连接扣板5的钩盖部6与挂钩钩体7的钩口部相配合。为了便于生产装配，所述的挂钩座1和连接扣板5由可塑材料制成。

为了保证置物架安装牢固不松动，所述连接扣板5的钩盖部6上设有与挂钩钩体7的钩口部扣接的固定倒扣9。为了保证连接扣板5在使用过程中不会从挂钩座1上脱出，所述敞口转动座10的开口尺寸小于转轴部3的截面尺寸。

为了提高机构强度和承载能力，所述的挂钩座1与挂钩钩体7的底部之间设有连为一体的钩体支撑块8。为了便于安装，安装后不留痕迹，所述挂钩座1的底面设有可粘贴在墙面上的粘接层或者可吸附在墙面上真空吸盘。

以上所述，只是本实用新型的一个实施例，并非对本实用新型作出任何形式上的限制，在不脱离本实用新型的技术方案基础上，所作出的简单修改、等同变化或修饰，均落入本实用新型的保护范围。
