一种新型高低挡切换定时烘鞋器的制作方法

本实用新型涉及一种较大范围，具体是一种新型高低挡切换定时烘鞋器。

背景技术：

人们在日常中穿着的鞋子是生活中必不可少的，但鞋子经常受到外界的影响，如果遇到高温或雨水天气，会变得潮湿，如不及时烘干，就易滋生细菌，导致鞋子发臭，长时间穿着这样的鞋子还会让人染上脚气、足藓等足部疾病，对生活造成极大的不方便，而鞋子的使用寿命也会大大缩短，于是，人们通过对鞋子进行清洗后晾晒以作干燥杀菌处理，但遇到雷雨天气就无法做到，有一定局限性，现有的干鞋器缺少必要的保护措施，使用时的安全性差，如出现异常现象很容易造成持续加热或停止工作，造成严重后果，并且传统的干鞋器功能单一，无法控制温度的高低，也无法控制时间的长短，使用起来十分不方便。

技术实现要素：

本实用新型的目的在于提供一种结构简单，工作安全可靠，功能多样，能够选择加热温度高低，调节加热时间长短，操作使用方便灵活的新型高低挡切换定时烘鞋器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型高低挡切换定时烘鞋器，包括控制手柄和两只烘鞋壳体，所述烘鞋壳体为塑料件外壳，烘鞋壳体的底面均匀布设有多个上下相通的散热孔，烘鞋壳体底面内部装设有散热片，散热片上设有发热体和热保护器，发热体通过热保护器与控制手柄内的控制器连接，控制手柄顶部从左至右依次设置有第一定时指示灯、第二定时指示灯和第三定时指示灯，第三定时指示灯右侧设置有高挡加热指示灯和低挡加热指示灯，控制手柄中间设置有定时选择按钮，控制手柄底部设置有开关键兼挡位切换选择键，所述第一定时指示灯、第二定时指示灯、第三定时指示灯、高挡加热指示灯、低挡加热指示灯、定时选择按钮和开关键兼挡位切换选择键均与控制器连接。

其中，所述控制手柄上设置有与控制器连接的电源插头。

其中，所述定时选择按钮设置有四小时定时挡位、八小时定时挡位和十二小时定时挡位。

其中，所述发热体采用电热铁芯、电热管或PTC发热体。

与现有技术相比，本实用新型的有益效果是：发热体通过热保护器与控制手柄内的控制器连接，其中，热保护器为一次性熔断保护装置，可通过热保护器控制保护鞋内温度不超过设定范围的温度，及时保护温度超标之后的安全性，防止烧坏鞋子，杜绝火灾；热保护器的一次性温度保险丝断开后，可更换新的保险丝，使其重新工作，使用维护方便；设置有低挡加热和高挡加热，设置有四小时定时加热、八小时定时加热和十二小时定时加热功能，用户可以根据实际需要，选择合适的加热挡位，也可灵活调节定时加热的时间长短，操作使用方便。本实用新型结构简单，工作安全可靠，功能多样，能够选择加热温度高低，调节加热时间长短，操作使用方便灵活。

附图说明

图1为新型高低挡切换定时烘鞋器中控制手柄的结构示意图。

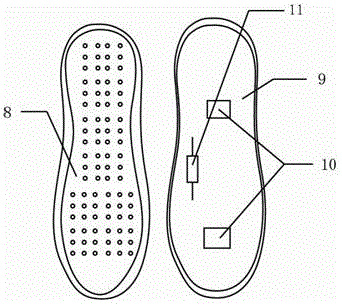

图2为新型高低挡切换定时烘鞋器中烘鞋壳体的的结构示意图。

图3为新型高低挡切换定时烘鞋器的功能电路示意图。

图4为新型高低挡切换定时烘鞋器的开关电路示意图。

图5为新型高低挡切换定时烘鞋器的电路原理图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、2、3、4、5，本实用新型实施例中，一种新型高低挡切换定时烘鞋器，包括控制手柄和两只烘鞋壳体8，所述烘鞋壳体8为塑料件外壳，烘鞋壳体8的底面均匀布设有多个上下相通的散热孔，烘鞋壳体8底面内部装设有散热片9，散热片9上设有发热体10和热保护器11，发热体10通过热保护器11与控制手柄内的控制器连接，控制手柄顶部从左至右依次设置有第一定时指示灯5、第二定时指示灯6和第三定时指示灯7，第三定时指示灯7右侧设置有高挡加热指示灯4和低挡加热指示灯3，控制手柄中间设置有定时选择按钮2，控制手柄底部设置有开关键兼挡位切换选择键1，所述第一定时指示灯5、第二定时指示灯6、第三定时指示灯7、高挡加热指示灯4、低挡加热指示灯3、定时选择按钮2和开关键兼挡位切换选择键1均与控制器连接。

所述控制手柄上设置有与控制器连接的电源插头（图中未示出）。所述定时选择按钮2设置有四小时定时挡位、八小时定时挡位和十二小时定时挡位。

所述发热体10采用电热铁芯、电热管或PTC发热体。

本实用新型的工作原理是：接通电源时，在未开启状态下，所有指示灯是灭的，按一下开关键兼挡位切换选择键1，系统默认挡位为低挡，此时，低挡加热指示灯3（指示灯L）亮起，开始工作，按两下开关键兼挡位切换选择键1系统选择为高挡，高挡加热指示灯4（指示灯H）亮起，同时低挡加热指示灯灭3，开始工作。按三下开关键兼挡位切换选择键1，系统为关机，关闭所有状态（依次循环）。在开机后，按下定时选择按钮2（TIMER键）一下开启定时功能时，开启后默认时间为四小时，第一定时指示灯5（指示灯H4）亮起（定时X小时为工作X小时后关机）；再次按下定时选择按钮2，定时时长从四小时变为八小时，改为第二定时指示灯6（指示灯H8）亮起；第三次按下定时选择按钮2，定时时长从八小时改为十二小时，改为第三定时指示灯7（指示灯H12）亮起。第四次按下定时选择按钮2，第一定时指示灯5、第二定时指示灯6和第三定时指示灯7均不亮，而只亮低挡加热指示灯3时，为低温挡常通加热常态（依次循环）；第一定时指示灯5、第二定时指示灯6和第三定时指示灯7均不亮，而只亮高挡加热指示灯4时，为高温挡常通加热常态（依次循环）；可通过鞋体潮湿情况，用户可自主选择定时时间。

本实用新型实施例中，发热体10通过热保护器11与控制手柄内的控制器连接，其中，热保护器11为一次性熔断保护装置，可通过热保护器11控制保护鞋内温度不超过设定范围的温度，及时保护温度超标之后的安全性，防止烧坏鞋子，杜绝火灾；热保护器11的一次性温度保险丝断开后，可更换新的保险丝，使其重新工作，使用维护方便；设置有低挡加热和高挡加热，设置有四小时定时加热、八小时定时加热和十二小时定时加热功能，用户可以根据实际需要，选择合适的加热挡位，也可灵活调节定时加热的时间长短，操作使用方便。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
