卫生间分层置物架的制作方法

本实用新型主要涉及日常用品领域，具体是一种卫生间分层置物架。

背景技术：

置物架是一种用于物品放置的装置，包括毛巾、澡巾和衣物等纺织品的放置，或是水壶、水杯等物品的放置，广泛应用于人们的生活和工作等各种场所，现有的置物架使用时通过固定钉固定在墙壁或是家具内壁上完成安装，安装过程会损坏墙壁或是家具等放置场所；并且由于其长度固定，无法按照空间要求进行调节，导致其适应能力较差，因此在购买的时候需要选择对应的长度，否则还需要进行切割，因此后期装饰非常的麻烦，因此需要一种可以变换长度，且安装过程不会损坏墙壁或是家具等放置场所的置物架。

技术实现要素：

为解决现有技术中的不足，本实用新型提供一种卫生间分层置物架，结构简单使用方便，同时整体可拆卸，因此也非常的便于运输，由于整体采用伸缩式结构，因此安装起来非常的便捷，可以适应多种安装场所，同时整体非常容易调节，整体的安装效率非常的高。

本实用新型为实现上述目的，通过以下技术方案实现：

卫生间分层置物架，包括固定件A和固定件B，所述固定件A上设置第一安装槽，所述第一安装槽内设置空心杆以及活动套设于空心杆内的直杆，所述直杆远离固定件A的一端伸出空心杆与固定件B可拆卸连接，位于两端的所述空心杆远离固定件A的一端外部套设调节件，所述调节件包括基座，所述基座与空心杆过盈连接，所述基座通过螺纹连接锥形套，所述基座上环形阵列设置若干个夹板，所述夹板间隔排布且围成一个与锥形套相适应的锥形空间，锥形套与基座螺纹连接时挤压夹板即可将直杆紧固。

位于中间的所述空心杆远离固定件A的一端内部套设连接套，所述直杆通过连接套与空心杆过盈连接。

位于两端的所述直杆通过螺纹连接连接件，所述固定件B上设置用于安装连接件的第二安装槽，所述连接件上设置卡块，所述第二安装槽内设置与卡块相配合的卡槽。

所述固定件A与基座之间设置若干个置物板，所述置物板的两端设有与空心杆相匹配的弧形槽。

所述置物板的两端均设置弧形端部。

所述锥形套、连接件上均设置若干个连接板。

所述固定件A、固定件B远离空心杆的一侧两端均设置凸块，所述凸块上设置防滑垫，所述防滑垫通过卡扣与凸块连接。

对比与现有技术，本实用新型有益效果在于：

1、本实用新型可以通过调节件的控制固定件A、固定件B之间的相对距离，从而增强适应能力，在安装置物架时可以达到更为牢靠的卡装效果，卡装后通过粘结物进行粘装，更有效的保障了放置场所不受损坏，且只有位于两端的直杆被固定，其余的直杆可以根据需要自由选择伸出空心杆的长度，方便悬挂毛巾、澡巾和衣物等纺织品。

2、本实用新型中间的空心杆远离固定件A的一端内部套设连接套，所述直杆通过连接套与空心杆过盈连接，选择直杆伸出空心杆的长度使其稳定的与空心杆连接，避免直杆在悬挂物品时发生滑动导致物品的掉落。

3、本实用新型直杆通过螺纹连接连接件，固定件B上设置用于安装连接件的第二安装槽，增加直杆与固定件B连接的稳定性，直接松开锥形套，拉动固定件B即可调节固定件A、固定件B之间的相对距离，方便快捷。

4、本实用新型固定件A与基座之间设置若干个置物板，利用弧形槽将置物板卡在空心杆上，从而实现放置物品的功能，不使用时，则可将置物板取下。

5、本实用新型置物板的两端均设置弧形端部，防止置物板与人体发生碰撞时会对人体造成伤害。

6、本实用新型锥形套、连接件上均设置若干个连接板，方便旋转锥形套、连接件。

7、本实用新型固定件A、固定件B远离空心杆的一侧两端均设置凸块，所述凸块上设置防滑垫，可以达到更为牢靠的卡装效果，卡装后通过粘结物进行粘装时减少粘结物的使用量。

附图说明

附图1是的结构示意图；

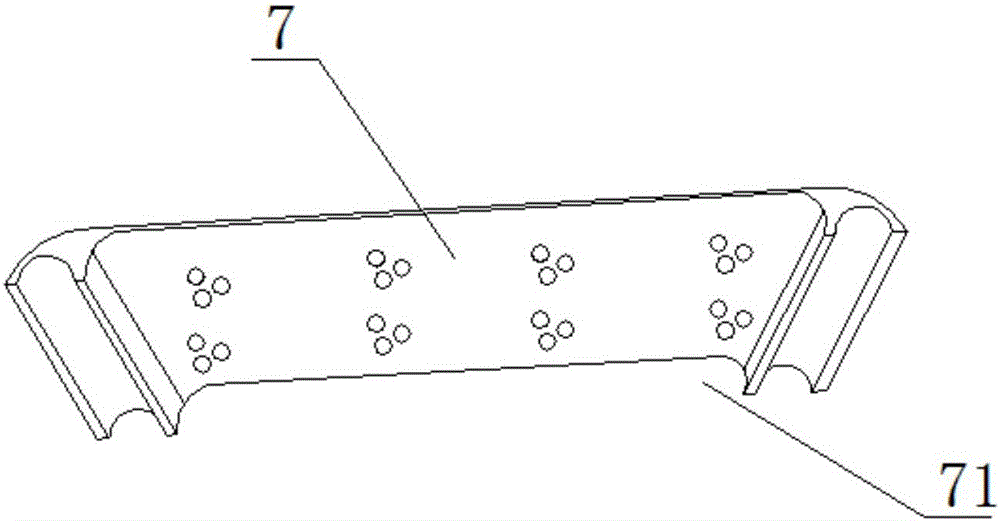

附图2是置物板的结构示意图；

附图3是调节件的结构示意图；

附图4是基座的结构示意图：

附图5连接件的结构示意图。

附图中所示标号：1、固定件A；11、凸块；12、防滑垫；2、固定件B；3、空心杆；4、直杆；41、连接套；5、调节件；51、基座；52、锥形套；53、夹板；6、连接件；61、卡块；62、连接板；7、置物板；71、弧形槽。

具体实施方式

结合附图和具体实施例，对本实用新型作进一步说明。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

卫生间分层置物架，包括固定件A1和固定件B2，所述固定件A1上设置第一安装槽，所述第一安装槽内设置空心杆3以及活动套设于空心杆3内的直杆4，所述直杆4远离固定件A1的一端伸出空心杆3与固定件B2可拆卸连接，由于整体采用伸缩式结构，因此安装起来非常的便捷，可以适应多种安装场所，同时整体非常容易调节，整体的安装效率非常的高，整体可拆卸，因此也非常的便于运输。位于两端的所述空心杆3远离固定件A1的一端外部套设调节件5，所述调节件5包括基座51，所述基座51与空心杆3过盈连接，所述基座51通过螺纹连接锥形套52，所述基座51上环形阵列设置若干个夹板53，所述夹板53间隔排布且围成一个锥形套52相适应的锥形空间，锥形套52与基座51螺纹连接时挤压夹板53即可将直杆4紧固，用于调节直杆4伸出空心杆3的长度，进而控制固定件A1、固定件B2之间的相对距离，从而增强适应能力，在安装置物架时可以达到更为牢靠的卡装效果，卡装后通过粘结物进行粘装，更有效的保障了放置场所不受损坏，且只有位于两端的直杆4被固定，其余的直杆4可以根据需要自由选择伸出空心杆3的长度，方便悬挂毛巾、澡巾和衣物等纺织品。

为了避免直杆4在悬挂物品时发生滑动导致物品的掉落，中间的空心杆3远离固定件A1的一端内部套设连接套41，所述直杆4通过连接套41与空心杆3过盈连接，选择直杆4伸出空心杆3的长度使其稳定的与空心杆3连接，不会任意滑动。

为了方便快捷的调节固定件A1、固定件B2之间的相对距离，位于两端的所述直杆4通过螺纹连接连接件6，所述固定件B2上设置用于安装连接件6的第二安装槽，所述连接件6上设置卡块61，所述第二安装槽内设置与卡块61相配合的卡槽，增加直杆4与固定件B2连接的稳定性，直接松开锥形套52，拉动固定件B2即可调节固定件A1、固定件B2之间的相对距离。

为了方便放置水壶、水杯等物品，所述固定件A1与基座51之间设置若干个置物板7，所述置物板7的两端设有与空心杆3相匹配的弧形槽71，优选所述置物板7、固定件A、固定件B2的长度相等。利用弧形槽71将置物板7卡在空心杆3上，从而实现放置物品的功能，不使用时，则可将置物板7取下。

为了防止置物板7与人体发生碰撞时会对人体造成伤害。所述置物板7的两端均设置弧形端部。

为了方便旋转锥形套52、连接件6，所述锥形套52、连接件6上均设置若干个连接板62。

为了可以达到更为牢靠的卡装效果，所述固定件A1、固定件B2远离空心杆3的一侧两端均设置凸块11，所述凸块11上设置防滑垫12，所述防滑垫12通过卡扣与凸块11连接，卡装后若通过粘结物进行粘装时，可减少粘结物的使用量。
