一种多功能组合茶几的制作方法

本实用新型涉及家具结构设计技术领域，尤其涉及一种多功能组合茶几。

背景技术：

茶几是人们日常生活中经常用到的一种家具，其能够作为我们看书娱乐的用具。可以用来放置零食、书籍、物品等，并且占用空间小，以其美观实用的特点被广泛使用。而现有技术中的茶几，往往比较笨重，通常采用木制、玻璃制或者钢制的茶几，然而其不能够灵活的拆解，打扫清洗等较为不便，且给人以美学感官。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的多功能组合茶几。

为实现上述目的，本实用新型采用的技术方案是：一种多功能组合茶几，包括三角形组合架，所述三角形组合架至少为2个，位于同一平面内的三角形组合架之间活动连接，所述三角形组合架包括上顶板、下底板和侧面板，所述侧面板位于三角形组合架相邻的两个边的侧面并与上顶板和下底板固定连接，所述上顶板和下底板为中空的隔层。

进一步的，所述侧面板的中间位置设置有挡格，所述挡格与侧面板一体成型。

进一步的，所述挡格为矩形挡格。

进一步的，所述三角形组合架呈顶角为120度的等腰三角形形状。

进一步的，所述三角形组合架为3的倍数个分成多层设置，每包括3个三角形组合架，所述3个三角形组合架其中的2个的长边位于同一条直线上，并且这2个三角形组合架的长边的不相邻的顶点与另一个三角形组合架的长边相连接，所述3个三角形组合架相互之间活动连接。

进一步的，所述三角形组合架为3的倍数个分成多层设置，每包括3个三角形组合架，所述3个三角形组合架的与短边相邻的顶点位于同一点相连接，所述3个三角形组合架相互之间活动连接。

进一步的，所述三角形组合架分成多层设置，所述三角形组合架之间设置有支撑块，所述支撑块用于连接上下放置的三角形组合架。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种多功能组合茶几通过将三角形组合架采用多种方式进行拼接，实现了茶几的灵活多用，并且美观大方；通过上顶板和下底板之间的隔层能够放置图书等物品，方便实用，且具有结构简单、设置合理、制作成本低的优点。

附图说明

图1是本实用新型的一种组装示意图；

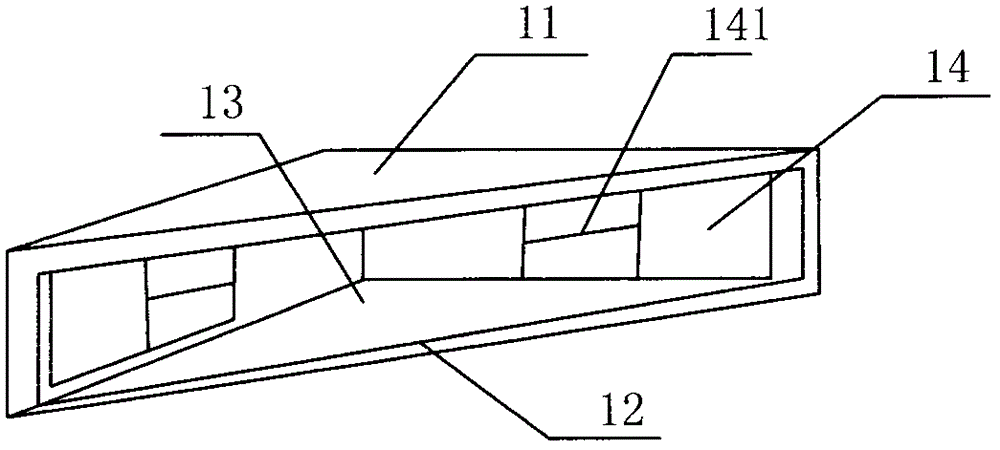

图2是本实用新型的三角形组合架的结构示意图；

图3是本实用新型的一种组装方式的俯视图；

附图标记说明：

1、三角形组合架；2、支撑块；11、上顶板；12、下底板；13、隔层；14、侧面板；141、挡格。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参看图1，本具体实施方式披露了一种多功能组合茶几，包括9个三角形组合架1，分成3层设置，每层包括3个三角形组合架1，3个三角形组合架1其中的2个的长边位于同一条直线上，并且这2个三角形组合架1的长边的不相邻的顶点与另一个三角形组合架1的长边相连接，3个三角形组合架1相互之间活动连接。

优选的，参看图2，每层三角形组合架1之间设置有多个支撑块2，三角形组合架1之间设置有支撑块2，支撑块2用于连接上下放置的三角形组合架1。在本具体实施例中，三角形组合架1优选为顶角为120度的等腰三角形组合架。

优选的，三角形组合架1包括上顶板11、下底板12和侧面板14，侧面板14位于三角形组合架1相邻的两个边的侧面并与上顶板11和下底板12固定连接，上顶板11和下底板12为中空的隔层13。侧面板14的中间位置设置有挡格141，挡格141与侧面板14一体成型，挡格141为矩形挡格。通过挡格141能够将书本等物品放入隔层13内，方便实用。在本实用新型的另一个实施例中挡格141还可以是圆形或者其他几何形状。

实施例2

参看图3，本具体实施方式披露了一种多功能组合茶几，包括3个三角形组合架1，3个三角形组合架1的与短边相邻的顶点位于同一点相连接，3个三角形组合架1相互之间活动连接。采用这种组合方式进行拼接茶几，节省空间，实用性强，美观大方。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
