一种炕床的制作方法

本实用新型涉及一种休息或睡眠使用的炕与床的改进技术。

背景技术：

炕与床是家居生活必备的主要设施，它同我们有着极其密切的关系。根据不完全统计，人们大约有三分之一或者更多的时间是在床上度过的。人所共知，现有的炕不能够移动，除了电加热炕床而外，一般还都得烧火，使用起来比较麻烦。而床虽可整体移动，但床面大小尺寸固定又不能像炕那样根据室内环境的不同来随意设置大小不同的床来满足使用的需求。

技术实现要素：

本实用新型的目的在于提供一种炕床，它可进行分体移动，同时又能根据需要随意设置大小不同的炕床来满足生活上的需求，以弥补现有技术存在的缺陷。

本实用新型的技术方案：本实用新型由多个独立的炕床单元主体拼合而成，所述的炕床单元主体是在矩形箱体一对应侧设置左右对称的限位支撑体和可在限位支撑体间移动的支撑杆，且所述支撑杆与该侧箱体顶面之间由万向节连接。

所述限位支撑体是个纵向对称设有两组限位支撑，且两组限位支撑之间有一凹槽组成的连接构件。

所述的箱体顶面由两平板组成，相邻的两平板两侧底部均设有向下凸起的凸轴，所述凸轴恰好置于可满足凸轴移动的条槽内。

本实用新型的有益效果：该实用新型由于采取了独立的炕床单元主体的分体式拼装结构，不仅可根据需要随意进行拼装，随意移动，而且可将炕床单元主体的顶面床板随意支起，使躺起来更加舒服。该实用新型还具有发明构思新颖、结构简单实用、使用方便灵活、性能安全可靠等优点。

附图说明

图1是一种炕床整体结构示意图；

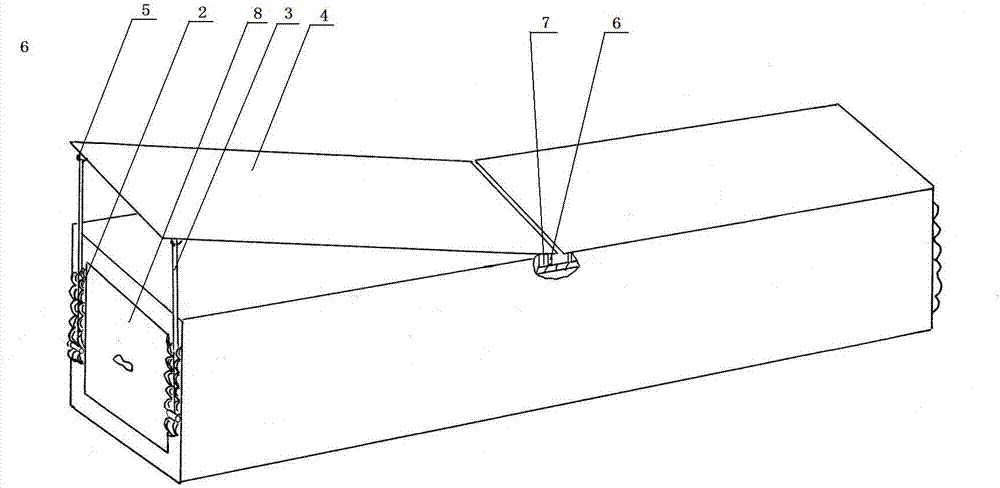

图2是炕床单元主体结构示意图。

具体实施方式

图1、图2所示的一种炕床，首先是设置独立的炕床单元主体1，将所述多个炕床单元主体1进行拼合构成。所述的炕床单元主体1是在矩形箱体一对应侧设置左右对称的限位支撑体2和可在限位支撑体2间移动的支撑杆3，所述支撑杆3与该侧箱体顶面4之间经万向节5活动连接。所述限位支撑体2是个纵向对称设有两组限位支撑，且两组限位支撑之间有一凹槽组成的连接构件。所述支撑杆3可在所述限位支撑体2所设凹槽内移动，支撑杆3末端设有一卡销。卡销可与限位支撑体2上的限位支撑卡接。其中所述的箱体顶面4由两平板组成，相邻的两平板两侧底部均设有向下凸起的凸轴6，所述凸轴6恰好置于可满足凸轴6移动的条槽7内。同时在矩形箱体内还设一或两个抽屉8，该抽屉8可在左右对称的限位支撑体2之间进行抽拉存放物品。

本实用新型可根据需要随意选择炕床单元主体1的个数进行拼装，使用时，只要用手上提外侧箱体顶面4，支撑杆3便在所述限位支撑体2所设凹槽内向上移动，从而带动箱体顶面4上移，提升适当位置支撑杆3末端卡销会卡在限位支撑体2限位支撑上，使箱体顶面4提升到适当位置。这样就可分别将头部或脚部提起给生活带来更大的便利。
