一种插板桌的制作方法

本实用新型涉及一种家具，尤其是一种插板桌。

背景技术：

餐桌是人们日常生活中必不可少的家具，无论在家中或是在饭店，都要使用到餐桌。现有的餐桌桌面通常都是固定不变的，只适用于一定数量的就餐者使用，倘若就餐人数增加时，就会出现比较拥挤或坐不开的情况，甚至无法满足多人同时就餐的需求。一般只能采用拼合桌子的方式来增加餐桌的使用面积，使用较为不便。

现有技术中有采用合页连接附台面的方式来增大餐桌使用面积，但是这种方式的的台面强度差，使用寿命短。专利号200720119278的专利中采用主台面结合附台面的餐桌，附台面内置于餐桌内，虽可以增加餐桌使用面积，但是附台面和主台面的高度不同，使得使用者就餐的感觉不好。

技术实现要素：

为了克服上述技术问题，本实用新型提供了一种插板桌。本实用新型不仅能临时增加餐桌使用面积，而且插板与桌面的高度相同，给用餐者舒适的用餐体验，而且结构简单，使用灵活。

本实用新型为实现上述目的所采用的技术方案是：一种插板桌，包括桌子1、桌子2和插板3，桌子1和桌子2的桌面4至少一个侧面上设有滑槽5，滑槽5的一端设有锁口6，插板3的两个侧面都设有滑轮7和滑轮8，滑轮7与滑槽5位置匹配并活动连接，滑轮8与锁口6位置匹配并活动连接；插板3通过滑轮7和滑轮8与桌子1和桌子2可拆卸式连接。正常状态下桌子1和桌子2可作为一般的桌子使用，可以供两个或四个人使用，但是当人多太拥挤或坐不下时，可把插板3与桌子1和桌子2连接到一起，可满足更多人的就餐需要。

桌子1和桌子2的桌面4对称的两个侧面上均设有滑槽5。这样两侧都可以增加插板3，进一步增加餐桌的使用面积，以满足多人聚餐的需求。

滑轮7和滑轮8通过螺栓固定在插板3上。

桌子1和桌子2的桌面4设有滑槽5的侧面上设有桌牌9。

桌子1和桌子2与地面固定连接。

本实用新型的有益效果：在桌面的侧面采用滑槽设计，并与带有滑轮的插板结合，不仅能临时增加餐桌使用面积，而且插板与桌面的高度相同，给用餐者舒适的用餐体验，结构简单，使用灵活，可广泛应用于各种餐厅。

附图说明

图1是本实用新型的一种插板桌的结构示意图。

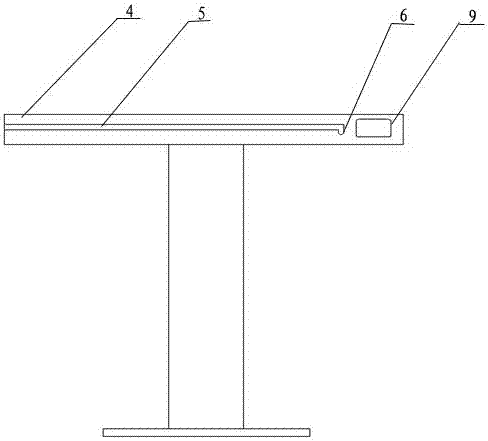

图2是本实用新型的一种插板桌中桌子1的侧视图。

图3是本实用新型的一种插板桌中插板3的侧视图。

其中：1、桌子；2、桌子；3、插板；4、桌面；5、滑槽；6、锁口；7、滑轮；8、滑轮；9、桌牌。

具体实施方式

下面结合附图对本实用新型进行详细介绍。

图1是本实用新型的一种插板桌的结构示意图。一种插板桌，包括桌子1、桌子2和插板3。插板3与桌子1和桌子2活动可拆卸式连接。正常状态下桌子1和桌子2就是正常的桌子使用，可以供两个或四个人使用，但是当人多太拥挤或坐不下时，可把插板3与桌子1和桌子2连接到一起，可满足更多人的就餐需要。

图2是本实用新型的一种插板桌中桌子1的侧视图。桌子1和桌子2的桌面4的一个侧面上设有滑槽5，滑槽5的一端设有锁口6。

图3是本实用新型的一种插板桌中插板3的侧视图。插板3的两个侧面都设有滑轮7和滑轮8，滑轮7的高度与滑槽5相匹配并与之活动连接，滑轮8的高度与锁口6相匹配并与之活动连接。

插板3上的滑轮8通过滑槽5，最终与锁口6连接匹配，并固定插板3与桌子1和桌子2的相对位置；滑轮7与滑槽5活动连接。不仅能临时增加餐桌使用面积，而且插板与桌面的高度相同，给用餐者舒适的用餐体验，而且结构简单，使用灵活。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内，根据本实用新型的技术方案及其构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
