一种图书馆用书籍收集架的制作方法

本实用新型属于图书馆用设备领域，具体涉及一种图书馆用书籍收集架。

背景技术：

图书馆是高校建设过程中的重要项目，其对于提高学校形象和影响力都有着不可低估的作用。在图书馆中，学生在阅读完书籍后很容易将书籍随意摆放，需要图书管理者定期清理散落的书籍，将其放回合适的书架。

为了实现散落书籍的收集，现有的方式为，图书管理者直接将书籍放在小车上，在一定时间内将小车上的书籍放回书架；在放回的过程中，需要对书籍进行分类，有时同一个书架上的书，需要来回跑才能放完，使用起来比较麻烦，工作效率低。

技术实现要素：

本实用新型旨在提供一种结构简单、使用方便的图书馆用书籍收集架。

为解决上述技术问题，本实用新型提供了如下的技术方案：一种图书馆用书籍收集架，包括支撑杆和至少1个放置板，在支撑杆下部设置有底座，底座底面上设置有转轮，支撑杆顶部转动设置有转轴，放置板固设于转轴上，同时放置板沿转轴周向均匀分布；在放置板上设置有放置槽，放置槽内部滑动设置有挡板。

转轴顶部设置有指示块，指示块侧面的数目与放置板的数目相等，且指示板每个侧面对应一个放置板，指示块侧面上贴设有指示牌。

放置板和转轴之间连接有筋板。

支撑杆上连接有推动部，推动部包括支架和水平杆，支架包括两个均与支撑杆连接的连接杆，两个连接杆上分别连接有倾斜设置的斜杆，两个斜杆平行设置，且两个斜杆端部通过水平杆连接。

水平杆上设置有防滑手柄。

放置槽外端部上固连有沿放置槽长度方向设置的弹簧，弹簧末端与挡板连接。

底座的表面积至少为放置板表面积的1.5倍。

转轮为万向刹车轮。

转轴和支撑杆通过轴承转动连接。

通过以上技术方案，本实用新型的有益效果为：

1.设置的转轴可以带动放置板相对于支撑杆转动，从而使得工作人员根据需要将相应的放置板转到自己身边，方便书籍的放置；放置板的数量至少为1个，且沿转轴周向分布，使得工作人员可以将不同种类的书籍放入相应的放置板上，便于书籍的管理；放置槽内滑动设置有挡板，挡板可以将放置槽中的书籍支撑起来，使其处于直立状态，提高本装置使用过程中的方便性。

2.转轴顶部设置有指示块，指示板每个侧面对应一个放置板，从而工作人员可以根据指示块侧面上的指示牌将书籍放入相应的放置板中，使用起来比较方便。

3.放置板和转轴之间连接有筋板，从而防止放置板因受力过大而断裂的现象发生。

4.支撑杆上连接有推动部，设置的推动部方便了本书籍收集架的移动。

5.水平杆上设置有防滑手柄，从而避免手滑，提高本书籍收集架移动过程中的舒适性。

6.放置槽固连有弹簧，通过弹簧，挡板可以时刻贴紧放置槽中的书籍，进而使得书籍保持直立状态。

7.在支撑杆下部设置有底座，解决本本书籍收集架因上重下轻，而容易倾倒的问题。

8.转轮为万向刹车轮，从而方便转轮的转向和固定。

9.转轴和支撑杆通过轴承转动连接，从而使得转轴的转动更省力。

附图说明

图1为本实用新型结构示意图；

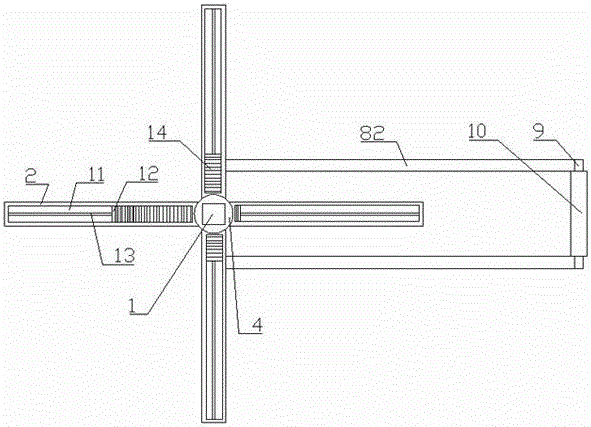

图2为图1俯视图。

具体实施方式

一种图书馆用书籍收集架，如图1和图2所示，包括转轴4，在转轴4上固定设置有4个放置板2，放置板2沿转轴4的周向均匀分布。为了防止放置板2因其上放置的书籍14过多而断裂，在转轴4和放置板2之间连接有筋板3，设置的筋板3降低了放置板2上承受的压力，延长了放置板2的使用寿命。

在转轴4的顶部配合放置板2设置有指示块1，指示块1侧面的数量也为4个，且指示块1每个侧面均对应一个放置板2。在指示块1的侧面上贴设有指示牌，如生命科学、文学名著等，通过指示块1侧面上的指示牌使用者可以方便的得知各个放置板2内放置的书籍14的类型，从而实现书籍14的快速放置，提高工作效率。

作为本实施例的变换，放置板的数量也可以为5、6、7、8或更多，指示块的侧面数目与放置板的数目相等即可。

在放置板2上设置有放置槽11，通过放置槽11可以方便放置书籍14，防止书籍14从放置板2上掉落下来。在放置槽11中滑动设置有挡板12，挡板12上连接有沿放置槽11长度方向设置的弹簧13，弹簧13的端部与放置槽11的外端部连接。

其中内、外的定义方式为：靠近转轴的为内，远离的为外。

设置的挡板12可以将放置槽11中的书籍14支撑起来，当书籍14不够将放置槽放满时，边缘处的书籍14很容易因没有支撑而倒下，而设置的挡板12可以完美解决这一问题，方便书籍14的放置。设置的弹簧13使得挡板12可以根据放置槽11中放置的书籍14的数量自动调整位置，使用起来比较方便。通过将弹簧13和放置槽11的外端部连接，从而在放置书籍14的时候是从放置槽11的内端部开始的，进而提高整个书籍收集架的稳定性，防止边缘处重量过大。

在转轴4的下部设置有支撑杆5，支撑杆5和转轴4通过轴承连接，轴承为市售产品未在图中显示。将转轴4和支撑杆5通过转轴连接，一方面实现了两者之间的转动，使用者可以根据情况将相应的放置板转动到自己身边，方便书籍14的放置；另一方面，轴承的连接方式使得两者之间的转动更加省力，降低了使用者的劳动强度，且两者转动过程比较稳定。

在支撑杆5上设置有推动部，设置的推动部方便了本书籍收集架的移动。推动部包括支架和水平杆9，支架包括两个连接杆81，连接杆81均与支撑杆5连接；两个连接杆81的端部上均连接有斜杆82，斜杆82倾斜设置，同时，两个斜杆82相互平行，两个斜杆82的端部通过水平杆9连接，水平杆9水平设置。在水平杆9上设置有防滑手柄10，防滑手柄10的材质为橡胶，从而有效避免使用者在推动过程中出现手滑的现象。

在支撑杆5的下部设置有底座6，底座6的表面积至少为放置板2表面积的1.5倍，优选为3倍，从而通过底座6有效避免了本书籍收集架因上重下轻，而出现倾倒的现象，提高了书籍收集架使用过程中的舒适性和安全性。

在底座6的底面上设置有转轮7，转轮7的数量为4个，分别临近底座6的4个顶角设置；同时转轮7为万向刹车轮，从而方便本书籍收集架使用过程中的转向和固定，万向刹车轮为成熟的现有技术。

在使用的时候，工作人员根据指示块侧面对应的指示牌将散落的书籍14放入到相应的放置槽11内，挡板12在弹簧13的作用下将书籍14挤进，从而使得书籍14处于直立状态；当散落的书籍14收集完后，工作人员推动推动部将书籍收集架推到书架旁边，随后将放置槽内的书籍14放入相应的书架上即可。

本实用新型通过设置转轴和至少1个放置板，方便了工作人员将不同种类的书籍放入相应的放置板上，便于散落书籍的管理，提高本装置使用过程中的方便性和舒适性，工作人员在收集散落书籍的时候，避免了不必要的时间浪费，极大的提高了工作效率。
