一种图书馆用书籍整理梯的制作方法

本实用新型属于图书整理设备领域，特别涉及一种图书馆用书籍整理梯。

背景技术：

目前，图书馆用的书籍整理梯都只作为梯子使用，使用性比较单一，图书馆工作人员在整理高处的书籍时需要两个人配合完成，一个人整理非常的困难，工作人员需要来回攀爬梯子放置书籍，增加了工作时间的同时增强了工作人员的工作强度。

技术实现要素：

本实用新型的目的在于针对现有技术的不足而提供一种图书馆用书籍整理梯。

为了解决以上技术问题，本发明采用如下技术方案 ：

一种图书馆用书籍整理梯，包括整理梯主体，其特征在于，所述整理梯主体呈棱台状，所述整理梯主体左右两边设置有踏板，所述整理梯主体前后下边缘设置有书籍放置架，所述书籍放置架上设置有伸缩杆，所述伸缩杆一端与书籍放置架固定连接，且另一端设置有一滑轮，所述滑轮与伸缩杆通过轴杆配合连接，所述滑轮上套设有皮带线，所述皮带线一端连接设置有一书筐，且另一端连接设置有一滑轮控制器；

进一步的，所述滑轮控制器下部设置有一滑轮限位器，所述滑轮限位器一端与整理梯主体上表面固定连接，且另一端与滑轮控制器配合连接；

进一步的，所述滑轮控制器上部呈十字状且下部呈圆柱状；

进一步的，所述滑轮限位器内部设置有至少一个凸起，所述凸起与滑轮控制器上部配合固定；

更进一步的，所述整理梯主体下部设置有滚轮，所述滚轮上设置有滚轮固定器。

由于以上技术方案的实施，本实用新型相比现有技术具有如下优点 ：

可以将书籍放置在书籍放置架上进行运输，将需要放置在高处的书籍整理到书筐中，转动滑轮控制器将书筐拉到高处，这时工作人员只需要空手爬上整理梯进行整理就可以了，避免了工作人员手拿着书籍无法抓住整理梯主体而造成摔伤事件的情况，一个工作人员可以轻松的完成这一系列的工作，节约了人工，减少了工作人员的工作负担，简单方便。

附图说明

图1为本实用新型的结构示意图；

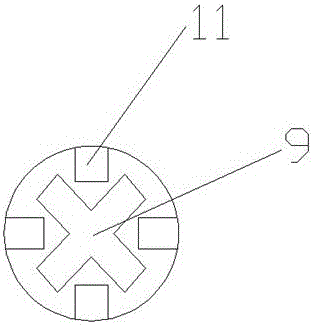

图2为本实用新型的滑轮控制器和滑轮限位器的结构示意图；

1-整理梯主体；2-踏板；3-书籍放置架；4-伸缩杆；5-滑轮；6-轴杆；7-皮带线；8-书筐；9-滑轮控制器；10-滑轮限位器；11-凸起；12-滚轮；13-滚轮固定器。

具体实施方式

下面结合附图和具体的实施方式对本实用新型做进一步详细的说明 ：

如图1和图2所示，一种图书馆用书籍整理梯，包括整理梯主体1，其特征在于，所述整理梯主体1呈棱台状，所述整理梯主体1左右两边设置有踏板2，用来让使用者攀爬到高处，所述整理梯主体1前后下边缘设置有书籍放置架3，可以用来放置需要搬运和整理的图书，所述书籍放置架3上设置有伸缩杆4，可以通过调节伸缩杆4来实现不同高度书架的书籍整理工作，所述伸缩杆4一端与书籍放置架3固定连接，且另一端设置有一滑轮5，所述滑轮5与伸缩杆4通过轴杆6配合连接，可以使滑轮5自由转动，所述滑轮5上套设有皮带线7，所述皮带线7一端连接设置有一书筐8，且另一端连接设置有一滑轮控制器9，通过转动滑轮控制器9来收紧或放松皮带线7，从而达到书筐8上下移动的效果；

其次，所述滑轮控制器9下部设置有一滑轮限位器10，所述滑轮限位器10一端与整理梯主体1上表面固定连接，且另一端与滑轮控制器9配合连接，达到固定滑轮控制器9的效果；所述滑轮控制器9上部呈十字状且下部呈圆柱状；所述滑轮限位器10内部设置有至少一个凸起11，所述凸起11与滑轮控制器9上部配合固定，使用滑轮控制器9时将滑轮控制器9向上提拉，使滑轮控制器9上部脱离滑轮限位器10，转动滑轮控制器9使书筐到达书籍放置位置的高度，然后向下按压滑轮控制器9，使滑轮控制器9上部与凸起11配合连接，达到固定滑轮控制器9使其不再转动的效果；所述整理梯主体1下部设置有滚轮12，便于移动整理梯，整理不同地方的书籍，所述滚轮12上设置有滚轮固定器13，推动整理梯到达需要的地点，按下滚轮固定器13使整理梯不会发生移动，增强了整理梯的安全性。

借书者在需要借取高处的书籍时也可以使用，可以将选中的书籍放置到书筐8中，从整理梯上安全下来后再取出书籍，可以一次取下多本书籍，简单方便，安全性高。
