展示架的制作方法

本实用新型涉及一种展示架，主要用于展示活页。

背景技术：

展示架是一种用于展示活页的，体积较小的支架，例如在商场中用于展示商品价格或者商场中出现的打折的活动等信息，也可用于放置在餐桌上在餐厅展示菜单或者餐厅特色的，还能用于放置在工作台面用于公告信息的小展台。

现有技术中的展示架，结构较为单一，功能也较为单一。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种展示架，具有多种功能，使用者可以选择若干安装方式。

为实现上述目的及其他相关目的，本实用新型提供一种展示架

所述展示架至少包括：底座和夹持件，所述底座的顶面设置第一安装孔，所述夹持件包括支撑杆和夹持部，所述支撑杆和夹持部连接，所述支撑杆和第一安装孔相匹配，所述支撑杆的下部还设有横杆，所述底座的顶面上设置顶面凹槽，所述顶面凹槽与横杆匹配，所述第一安装孔置于顶面凹槽的底部。

优选地，所述顶面凹槽至少有两个。

优选地，所述展示架还包括以下技术特征中的任意一个或者两个：

(1)所述顶面凹槽有两个互相垂直且第一安装孔位于两个顶面凹槽的交点处；

(2)所述第一安装孔位于顶面的对称中心。

优选地所述底座包括第一侧壁和第二侧壁，所述第一侧壁和第二侧壁之间设置缺口。

优选地，所述底座的第一侧壁设置第二安装孔。

优选地，所述底座的第一侧壁上设置侧面凹槽，所述侧面凹槽与横杆匹配，所述第二安装孔置于侧面凹槽底部。

优选地，所述侧面凹槽至少有两个。

优选地，所述展示架还包括以下技术特征中的任意一个或者两个：

(1)所述侧面凹槽有两个且互相垂直，所述第二安装孔位于两个侧面凹槽的交点，

(2)所述第二安装孔位于第一侧壁的对称中心。

优选地，所述第二侧壁上设置螺孔和螺栓。

优选地，所述夹持部包括第一夹持壁和第二夹持壁，所述第一夹持壁和第二夹持壁互相对应，所述第一夹持壁和第二夹持壁的两端分别通过第三夹持壁和第四夹持壁连接

如上所述，本实用新型的展示架，具有以下有益效果：

由于底座的两个侧面都设置了若干凹槽，所以底座不但可以直立放置，也可以转过90度利用缺口而固定，因此使用者可以根据需要而选择何种安装方式；夹持件上设置横杆因此可以插入底座上的凹槽起到进一步固定的作用；夹持部具有4个夹持面，更换方便，夹持牢固。

附图说明

图1显示为本实用新型整体结构示意图。

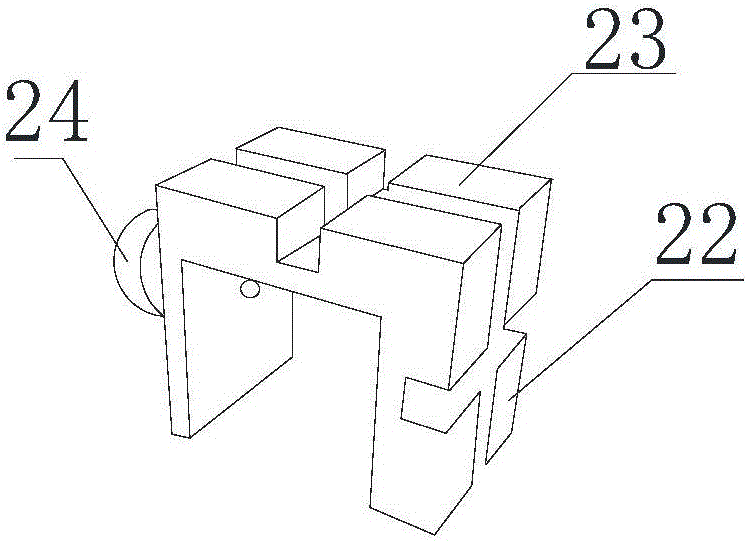

图2显示为本实用新型底座的立体结构示意图。

图3显示为图2中的底座的俯视图。

图4显示为夹持件的结构示意图。

图5显示为图4中夹持件的俯视图。

1 夹持件

11 夹持部

12 支撑杆

13 横杆

2 底座

21 缺口

22 第一侧壁

221 第一凹槽

222 第二凹槽

23 顶面

24 螺栓

25 第一安装孔

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1-5。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1-5所示，本实用新型提供一种展示架，展示架包括但是不限于：底座2和夹持件1，所述底座2的顶面22设置第一安装孔25，所述夹持件1包括支撑杆12和夹持部11，所述支撑杆12和夹持部11连接，所述支撑杆12和第一安装孔25相匹配，使得支撑杆12可以插入第一安装孔25。在本实施例中，第一安装孔25为圆形，支撑杆12的横截面是圆形，且可正好插入第一安装孔25。所述支撑杆12的下部还设有横杆13。

底座2的顶面22上设置顶面凹槽，所述顶面凹槽与横杆13匹配，所述第一安装孔25置于顶面凹槽的底部，使得支撑杆12在插入顶面的第一安装孔25时，横杆13可以正好插入顶面凹槽，防止支撑杆12的转动。一般的，顶面凹槽至少有两个，在本实施例中所述顶面凹槽有两个且互相垂直，分别为第一顶面凹槽221和第二顶面凹槽222。使用时横杆13可以插入第一顶面凹槽221或者第二顶面凹槽222，使得夹持件2夹持的活页可以有两个方向可以选择。

在本实施例中，所述底座1包括第一侧壁22和第二侧壁，所述第一侧壁22和第二侧壁之间设置缺口21，使得底座可以通过与缺口21配合的方式而固定底座，此时，底座2可以使直立的，也可以使旋转90度后横置的，给使用者多个选择。

为了进一步优化设计方案，在本实施例中，所述底座2的第一侧壁22设置第二安装孔。同底座2的顶面相同，第一侧壁22上设置侧面凹槽，所述侧面凹槽与横杆13匹配，所述第二安装孔置于侧面凹槽内，使得支撑杆12在插入第二安装孔时，横杆13也可插入侧面凹槽。一般的，所述侧面凹槽至少有两个。在本实施例中，所述侧面凹槽有两个且互相垂直。

可见，本展示架的底座可以直立的放置在一般的桌面上，也可以在翻转90度之后利用缺口和现有的装置结合从而被固定，与此同时，在顶面和第一侧壁都设置了安装孔和凹槽，使得夹持件可以有若干种配合使用的方式。

为了进一步优化设计方案，所述第二侧壁上设置螺孔和螺栓24。使用时，固定装置插入底座上的缺口21，然后拧紧螺栓24，起到进一步紧固的作用。

在本实施例中，所述夹持部11包括第一夹持壁1101和第二夹持壁1102，所述第一夹持壁1101和第二夹持壁1102互相对应。使用时将需要展示的活页、宣传页或者菜谱等插入第一夹持壁1101和第二夹持壁1102之间的部位。为了进一步优化设计方案，在本实施例中，所述第一夹持壁1101和第二夹持壁1102的两端分别通过第三夹持壁1103和第四夹持壁1104连接，形成了类似于槽的形状可以防止被夹持的活页左右移动。

所以，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
