灯镜的制作方法

本实用新型涉及一种卫浴产品，尤其是一种灯镜。

背景技术：

灯镜是卫浴镜的一种，现有的灯镜功能多样，除了能照明之外，还可以探测温度的功能。

本公司现有的灯镜一般结构如下：其包括镜子，在镜子背面粘接有控制盒和边框，边框是由四条槽状边条组成的长方体框，在边框上设有挂孔，在镜子背面设有透明的磨砂区域（磨砂区域是指镜子背面的反光层被磨砂磨掉形成的透明区域，相当于一块玻璃），在磨砂区域上部设有固定于边框上的照明灯，所述控制盒通过照明线连接所述照明灯；该控制盒还通过测量线连接有温度探头，现有技术中，温度探头悬空设置，在灯镜安装完成后，温度探头容易与墙壁相接触，导致温度测量不准，在使用过程中，墙壁容易积水珠，影响温度探头的正常工作与使用寿命。

由于存在这样的问题，所以有必要对现有的灯镜进行改进。

技术实现要素：

本实用新型的目的是为了解决上述技术的不足而设计的一种安装方便的灯镜，这种灯镜可以防止温度探头接触墙体。

本实用新型所设计的一种灯镜，包括镜子，在镜子背面粘接有控制盒和边框，边框是由四条槽状边条组成的长方体框，在边框上设有挂孔，在镜子背面设有透明的磨砂区域，在磨砂区域上部设有固定于边框上的照明灯，所述控制盒通过照明线连接所述照明灯；该控制盒还通过测量线连接有温度探头，其特征是在其中一条槽状边条内设有封边盒，所述温度探头位于所述封边盒内，所述槽状边条的外侧壁上设有通风口，所述通风口与所述温度探头相对。

作为优选：

所述封边盒由外壳和两块密封块构成，所述外壳由三面壳壁构成，其横截面是“口字缺少右边一竖”的形状，所述两块密封块分别设置在外壳内的上部与下部，所述密封块内设有通道，所述通道内设有弹簧，所述弹簧两侧设有弹珠，所述外壳的壳壁上与所述弹珠相接触处设有供弹珠部分弹出的珠孔；

所述封边盒上设有插孔，插孔上设有橡胶环，所述温度探头插装在该橡胶环上；这样的方案对温度探头的安装更为方便，只要插入橡胶环即可。

本实用新型所设计的一种灯镜，它的有益效果是：在其中一条槽状边条内设有封边盒，安装完成后，温度探头位于封边盒和槽状边条隔成的区域内，这样可以对温度探头进行有效固定，防止温度探头与墙壁相接触而导致温度测量不准的问题，也避免了墙壁上积的水珠对温度探头的影响，使灯镜不易损坏，另外，通风口可用于通风，从而确保温度探头的正常测量。

附图说明

图1是实施例1灯镜的结构示意图；

图2是实施例2槽状边条和封边盒的位置示意图；

图3是实施例2封边盒的结构示意图；

图4是实施例2封边盒的横剖图；

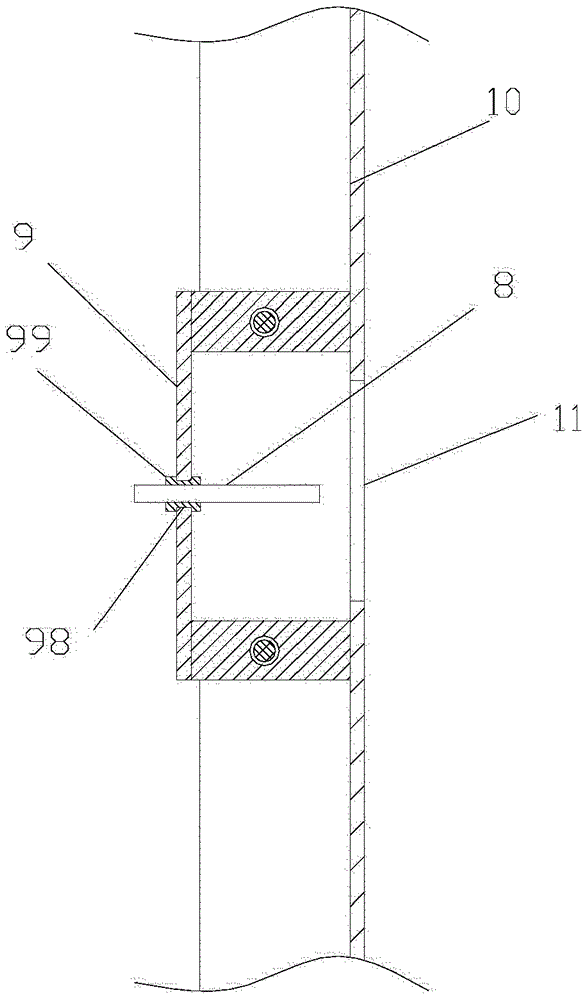

图5是实施例2槽状边条安装封边盒处的横剖图；

具体实施方式

下面通过实施例结合附图对本实用新型作进一步的描述。

实施例1：

如图1所示，本实施例所描述的灯镜，包括镜子1，在镜子1背面粘接有控制盒2和边框3，边框3是由四条槽状边条组成的长方体框，在边框3上设有挂孔12，在镜子1背面设有透明的磨砂区域4，在磨砂区域4上部设有固定于边框3上的照明灯5（照明灯5可以是日光灯管或者LED灯带），所述控制盒2通过照明线6连接所述照明灯5；该控制盒2还通过测量线7连接有温度探头8，其特征是在其中一条槽状边条10内设有封边盒9，封边盒9的连接方式可以是粘接，所述温度探头8位于所述封边盒9内，所述槽状边条10的外侧壁上设有通风口11，所述通风口11与所述温度探头8相对。

本实施例所描述的灯镜，它的有益效果是：在其中一条槽状边条10内设有封边盒9，安装完成后，温度探头8位于封边盒9和槽状边条10隔成的区域内，这样可以对温度探头8进行有效固定，防止温度探头8与墙壁相接触而导致温度测量不准的问题，也避免了墙壁上积的水珠对温度探头8的影响，使灯镜不易损坏，另外，通风口11可用于通风，从而确保温度探头8的正常测量。

实施例2：

如图2、3、4、5所示，本实施例所描述的灯镜，与实施例1不同的是：所述封边盒9由外壳91和两块密封块92构成，所述外壳91由三面壳壁93构成，其横截面是“口字缺少右边一竖”的形状，所述两块密封块92分别设置在外壳91内的上部与下部，所述密封块92内设有通道94，所述通道94内设有弹簧95，所述弹簧95两侧设有弹珠96，所述外壳91的壳壁93上与所述弹珠96相接触处设有供弹珠96部分弹出的珠孔97；这样封边盒9的安装较为方便，只要卡入槽状边条10内即可，封边盒9在外力作用下能上下移动至合适位置，外力撤消后由于弹簧95和弹珠96的作用，封边盒9可固定在指定位置，然后可安装温度探头8。所述封边盒9上设有插孔98，插孔98上设有橡胶环99，所述温度探头8插装在该橡胶环99上；这样的方案对温度探头8的安装更为方便，只要插入橡胶环99即可。

上述实施例仅仅是对本实用新型的构思作举例说明，明显地，本专利的保护范围不限于上述实施例。

本领域技术人员对上述实施例所作的各种等同修改或补充，都应当落入本专利的保护范围。
