本实用新型涉及固定坐椅结构技术领域,尤其涉及一种婴幼儿X光照片固定坐椅。
背景技术:
当婴幼儿胸部发生疾病时需要X光拍片,由于小孩太小不会合作经常乱动使拍出胸部影像不清晰给诊断带来困难,如果长期叫一医务人员协助固定会接受X光辐射,影响医务人健康。而现在大部分情况小孩来医院看病只有一位家属,根本没法固定(按住)小孩。
技术实现要素:
本实用新型的目的就在于为了解决上述问题而提供一种婴幼儿X光照片固定坐椅。
本实用新型通过以下技术方案来实现上述目的:
本实用新型包括椅子、腿下放孔、安全扣带、背靠板、紧缩扣带、头部挡布和胸前固定挡布,所述椅子的坐面上设置有两个对称的所述腿下放孔,所述安全扣带的一端固定于两个所述腿下放孔之间,其另一端与所述背靠板的下端连接,所述背靠板安装于所述椅子的靠背上,所述背靠板上固定有所述胸前固定挡布,所述头部挡布安装于所述背靠板上,且位于所述胸前固定挡布的上方。
本实用新型优选的,所述背靠板上设置有两个能够上下移动的调节钢板,所述头部挡布的两侧设置有能够左右移动的固定杆。
本实用新型优选的,所述调节钢板与所述背靠板之间通过第一螺栓固定,所述固定杆与所述背靠板之间通过第二螺栓固定。
本实用新型的有益效果在于:
本实用新型提供一种婴幼儿X光照片固定坐椅,固定小孩简单安全可靠,因固定小孩于立位状态下拍片图像更清晰,诊断准确更高。另外再戴上铅围脖围成小铅帽,下身围上铅围缚就可减少小孩在照片中接受的X光辐射,本固定坐椅适应普通X光拍片,CR,DR拍片。
附图说明

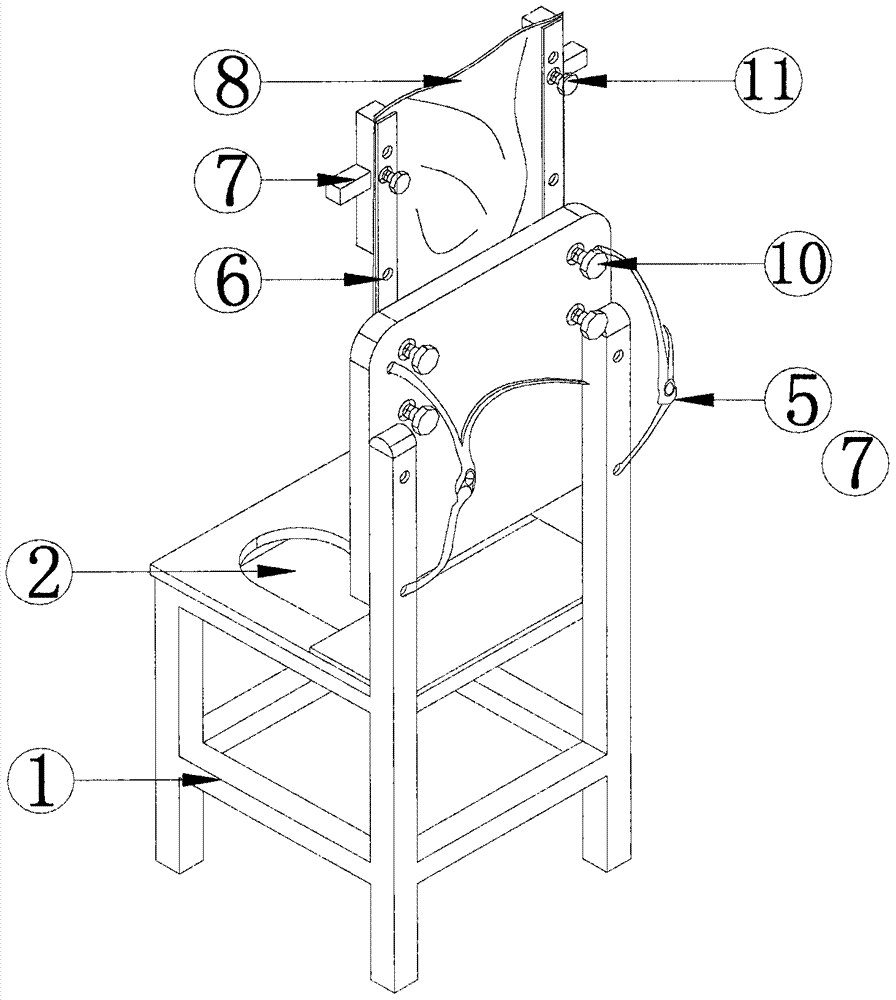

图1是本实用新型所述的一种婴幼儿X光照片固定坐椅的的结构示意图一;
图2是本实用新型所述的一种婴幼儿X光照片固定坐椅的的结构示意图二。
具体实施方式
下面结合附图对本实用新型作进一步说明:
如图1、和图2所示:本实用新型包括椅子1、腿下放孔2、安全扣带3、背靠板4、紧缩扣带5、头部挡布8和胸前固定挡布9,椅子1的坐面上设置有两个对称的腿下放孔2,安全扣带3的一端固定于两个腿下放孔2之间,其另一端与背靠板4的下端连接,背靠板4安装于椅子1的靠背上,背靠板4上固定有胸前固定挡布9,头部挡布8安装于背靠板4上,且位于胸前固定挡布9的上方,背靠板4上设置有两个能够上下移动的调节钢板6,头部挡布8的两侧设置有能够左右移动的固定杆7,调节钢板6与背靠板4之间通过第一螺栓11固定,固定杆7与背靠板4之间通过第二螺栓10固定。
综上所述,本实用新型提供一种婴幼儿X光照片固定坐椅,固定小孩简单安全可靠,因固定小孩于立位状态下拍片图像更清晰,诊断准确更高。另外再戴上铅围脖围成小铅帽,下身围上铅围缚就可减少小孩在照片中接受的X光辐射,本固定坐椅适应普通X光拍片,CR,DR拍片。
本领域技术人员不脱离本实用新型的实质和精神,可以有多种变形方案实现本实用新型,以上所述仅为本实用新型较佳可行的实施例而已,并非因此局限本实用新型的权利范围,凡运用本实用新型说明书及附图内容所作的等效结构变化,均包含于本实用新型的权利范围之内。
