一种折叠蚊帐架的制作方法

本实用新型涉及蚊帐领域，尤其涉及一种折叠蚊帐。

背景技术：

蚊帐是一种避免蚊子叮咬的帐幕，通常挂在床架上将床围住以隔绝蚊子。蚊帐多为网状材质，使用蚊帐可以避蚊防风，还可吸附空气中飘落的尘埃。尤其在南方，由于气候潮湿，容易滋生蚊虫。安装蚊帐可有效克服蚊帐带来的困扰。

常见的蚊帐均是由蚊帐架支撑起来的，蚊帐架有的是吊装在屋顶上，有的是采取支腿支撑在床的四个边角。在夏季来临时，这些蚊帐架均需要手动安装。而且在冬季等没有蚊虫的季节，需要将其拆卸，拆卸之后的蚊帐和蚊帐架需要找地方放置，占据空间，而且较为麻烦。

在生活中，最为常见的蚊帐为三开门式蚊帐，蚊帐架的四个支腿与床腿固定。这种三开门式蚊帐在使用时稳定性不佳，而且蚊帐架的支腿占据空间，影响美观。

技术实现要素：

本实用新型为了克服现有技术中的不足，提供了一种折叠蚊帐架，本实用新型蚊帐架的滑道可收缩，固定滑道的活动框收叠后贴在墙壁上，收叠方便快捷，而且节约空间，美观大方。

本实用新型是通过以下技术方案实现：

一种折叠蚊帐架，包括固定架，在固定架上设置有滑道以及滑道上的滑轮组件，所述固定架包括活动框、固定框，活动框与固定框之间铰接连接，所述固定框固定在墙壁上，在所述活动框上装裱有字画，在所述活动框上设置有滑道；

所述滑道包括第一滑道、第二滑道，所述第一滑道、第二滑道为套装在一起的圆管，圆管上沿轴向设置有开口，在所述第二滑道的开口两侧设置有翻边，翻边搭在第一滑道开口的两侧，所述第一滑道固定在活动框内；

所述活动框与固定框之间设置有支撑组件，所述支撑组件包括支撑杆、滑块，支撑杆一端与活动框铰接，另一端与滑块铰接，所述固定框的两侧为侧杆，在所述侧杆上设置有滑槽，所述滑块与滑槽组配，在滑槽内设置有限位装置。

所述滑轮组件包括一对轮子，所述一对轮子对称布置在本体的两侧，轮子的轮轴与本体铰接，在本体与轮轴之间设置有抵紧弹簧。

所述滑轮组件下方设置有夹子，所述夹子包括铰接连接的动夹板与定夹板，在所述动夹板上设置有卡钉，所述定夹板上设置有卡钉配合的卡孔。

所述活动框、固定框为木框，所述滑道为不锈钢管加工而成。

所述第一滑道、第二滑道的转角处为圆角，圆角的半径为15-25cm。

与现有的技术相比，本实用新型的有益效果是：本实用新型将用于悬挂蚊帐的滑道设置成套装在一起的第一滑道、第二滑道，第一滑道设置在活动框中，在收叠蚊帐架时将第二滑道收入第一滑道中，并将活动框放下与墙体平齐；通过在活动框上装裱字画、风景画、刺绣等，起到装饰掩盖作用，将蚊帐架变化为字画，显得美观大方。

附图说明

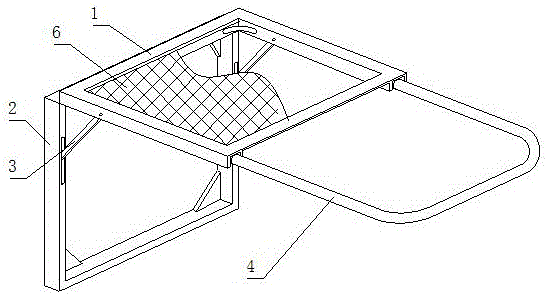

图1为本实用新型的整体结构示意图，图中活动框为打开，第二滑道为打开状态；

图2为本实用新型的活动框的框杆与滑道的结构示意图，以及滑道话滑轮组件之间组配的结构示意图；

图3为本实用新型第一滑道、第二滑道打开时两者之间的结构示意图；

图4为本实用新型活动框与固定框之间的支撑组件与其连接结构示意图；

图5为本实用新型的滑轮组件上夹子的结构示意图。

图中：1、活动框；101、框杆；2、固定框；201、侧杆；202、滑槽；203、限位条；204、弹簧；205、卡位块；3、支撑组件；301、支撑杆；302、滑块；4、滑道；401、第一滑道；402、第二滑道；403、翻边；404、开口；5、滑轮组件；501、轮子；502、抵紧弹簧；503、连杆；504、夹子；505、本体；506、铰轴；507、动夹板；508、定夹板；509、卡钉；510卡孔；6、字画。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

蚊帐是安装在床等周边，在夏天起到防蚊虫的一个利器。常见的蚊帐多为三开门式或吊顶式，三开门式蚊帐的四根支腿占据空间，在冬季需要拆卸，拆卸工作较为麻烦；吊顶式安装在屋顶上，安装起来难度大，而且破坏屋顶，在不用蚊帐时拆卸也较为不便。为了解决此问题，本实用新型提供了一种折叠蚊帐架，包括固定架，在固定架上设置有滑道4以及滑道4上的滑轮组件5，通过滑轮组件5将蚊帐与蚊帐架连接。

如图1所示，其中所述固定架包括活动框1、固定框2，活动框1与固定框2之间铰接连接，所述固定框2固定在墙壁上，在所述活动框1上装裱有字画6，在所述活动框1上设置有滑道4，在滑道4中安装了滑轮组件5，通过滑轮组件5连接蚊帐。

三开门式蚊帐由于设置有较多的洞口，关闭蚊帐时需要将每个门都关上才可防止蚊虫进入帐内。如图2所示，本实用新型所述滑道4包括第一滑道401、第二滑道402，所述第一滑道401、第二滑道402为套装在一起的圆管，第二滑道402与第一滑道401之间根据需要可沿圆管轴向展开或收入，更改滑道4的长度。为方便安装滑轮组件5，在圆管上沿轴向设置有开口404，开口404方向朝下，第一滑道401的开口404与第二滑道402的开口404重合，设置在滑道4内的滑轮组件5从开口404处露出，连接蚊帐。为防止第一滑道401的开口404与第二滑道402的开口404之间错位，如图2所示，在所述第二滑道402的开口404两侧设置有翻边403，翻边403搭在第一滑道401开口404的两侧，所述第一滑道401固定在活动框1内；在收叠蚊帐架时，将第二滑道402收入第一滑道401内，第二滑道402即可隐藏在活动框1以及字画6后面。

如图4所示，在打开活动框1时，为定位活动框1与固定框2，在所述活动框1与固定框2之间设置有支撑组件3，通过支撑组件3将活动框1固定，活动框1打开并与固定框2固定时，两者之间的角度为90°。支撑组件3包括支撑杆301、滑块302，支撑杆301一端与活动框1铰接，另一端与滑块302铰接，所述固定框2的两侧为侧杆201，在所述侧杆201上设置有滑槽202，所述滑块302与滑槽202组配，限位条203将滑块302限制在滑槽202内，滑块302仅可沿侧杆201轴向移动。

在撑开活动框1时，需要将其固定在指定位置，为实现此功能，在滑槽202内设置有限位装置。如图4所示，限位装置为设置在滑槽202底部的卡位块205，卡位块205沿滑槽202长度方向设置，卡位块205底端与固定框2的侧杆201铰接，另一端与侧杆201之间设置有弹簧204。从而在撑开活动框2时，滑块302越到卡位块205上方，卡位块205限制滑块302下移，从而保持活动框1与固定框2之间的角度。

滑轮组件5安装在滑道4中，滑道4构成封闭的环形滑道，滑轮组件5被限制在其中，沿滑道4滑移，在使用蚊帐时，将连接在滑轮组件5上的帘状帐布构成一个封闭的筒状，即可起到隔绝蚊虫的作用。不用时将帐布滑移到一侧，避免占据空间。同时滑道4无需支腿支撑，节约了床四角的空间，改善了使用蚊帐时的使用体验。

如图2所示，为保障滑轮组件5在滑道4中滑动顺畅，无阻碍，所述滑轮组件5包括一对轮子501，所述一对轮子501对称布置在本体505的两侧，轮子501的轮轴与本体505铰接，在本体505与轮轴之间设置有抵紧弹簧502，抵紧弹簧502弹力作用下使轮子501向两侧张开，抵紧在滑道4的内壁上。

所述滑轮组件5下方设置有夹子504，夹子504与本体505之间通过连杆503连接。如图5所示，其中所述夹子504包括关于铰轴506铰接连接的动夹板507与定夹板508，在所述动夹板507上设置有卡钉509，所述定夹板508上设置有卡钉509配合的卡孔510。用夹子504夹蚊帐时，卡钉509穿过帐布后与卡孔510卡紧，从而固定帐布，不易脱落。

为起到装饰效果，所述活动框1、固定框2为木框，木制的活动框1、固定框2作为字画的裱框，美观大方；同时为了保证滑道4的结构强度和使用寿命，所述滑道4为不锈钢管加工而成。

滑轮组件5在滑道4中移动时，在转角处需要转向，为保证转向方便，所述第一滑道401、第二滑道402的转角处为圆角，圆角的半径为15-25cm。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
