一种用于腰疼痛病人鞋柜的制作方法

本实用新型涉及鞋柜技术领域，具体为一种用于腰疼痛病人鞋柜。

背景技术：

鞋柜的主要用途是来陈列闲置的鞋,随着社会的进步和人类生活水平的提高，从早期的木鞋柜演变成现在多种多样款式和制材的鞋柜，现有的鞋柜的内部都是设置有多个放置箱，放置箱从上至下依次排列，而每次取放底部放置箱内部的鞋子时都需要人弯腰来完成取放，不但增加了人不必要的运动，而且对于腰不疼痛的病人来说，弯腰取放鞋子极其不方便。

技术实现要素：

本实用新型的目的在于提供一种用于腰疼痛病人鞋柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于腰疼痛病人鞋柜，包括底座，所述底座的顶部设置有箱体，所述箱体的顶部设置有盖板，所述箱体的正面设置有第一放置板，且第一放置板的底部设置有滑动轮，所述第一放置板的一侧面设置有放置框，所述第一放置板的两侧均固定连接有转轴，两个所述转轴均与箱体活动连接，所述箱体的内底壁固定连接有相对称的挡板，两个所述挡板的一侧面均开设有滑槽，所述滑槽的内部活动连接有滑动轮，两个所述挡板的另一侧面均固定连接有支撑板，所述支撑板的正下方设置有烘干机，所述烘干机的两侧分别与挡板的另一侧面和箱体的内壁固定连接，所述支撑板的正上方设置有第二放置板，两个所述挡板之间设置有消毒灯，所述消毒灯的顶部与盖板的底部固定连接，所述盖板的底部开设有通孔。

优选的，所述挡板的另一侧面固定连接有湿度感应器，所述湿度感应器与烘干机电性连接，且湿度感应器设置在第二放置板的下方。

优选的，两个所述挡板的一侧面均固定连接有限位块，且限位块与滑动轮位于同一水平面上。

优选的，所述支撑板的内部设置有吸水层，所述支撑板和第二放置板的顶部均开设有通孔。

优选的，所述盖板呈凹字形状，且盖板的内部设置有除臭层，所述盖板的顶部开设有散气孔。

优选的，所述第一放置板的正面设置有扣帽，且扣帽的开口朝下，所述放置框的顶部开设有缺口，且放置框位于消毒灯的正下方。

优选的，两个所述滑槽均为弧形滑槽。

与现有技术相比，本实用新型的有益效果是：该用于腰疼痛病人鞋柜，通过第一放置板正面设置的扣帽，通过第一放置板底部设置的滑动轮和第一放置板两侧分别设置的转轴，能够快捷的拉出第一放置板并使其与地面平行，避免腰疼痛病人弯腰，减少人们不必要的运动，方便对底部鞋子的放取。

附图说明

图1为本实用新型正视图；

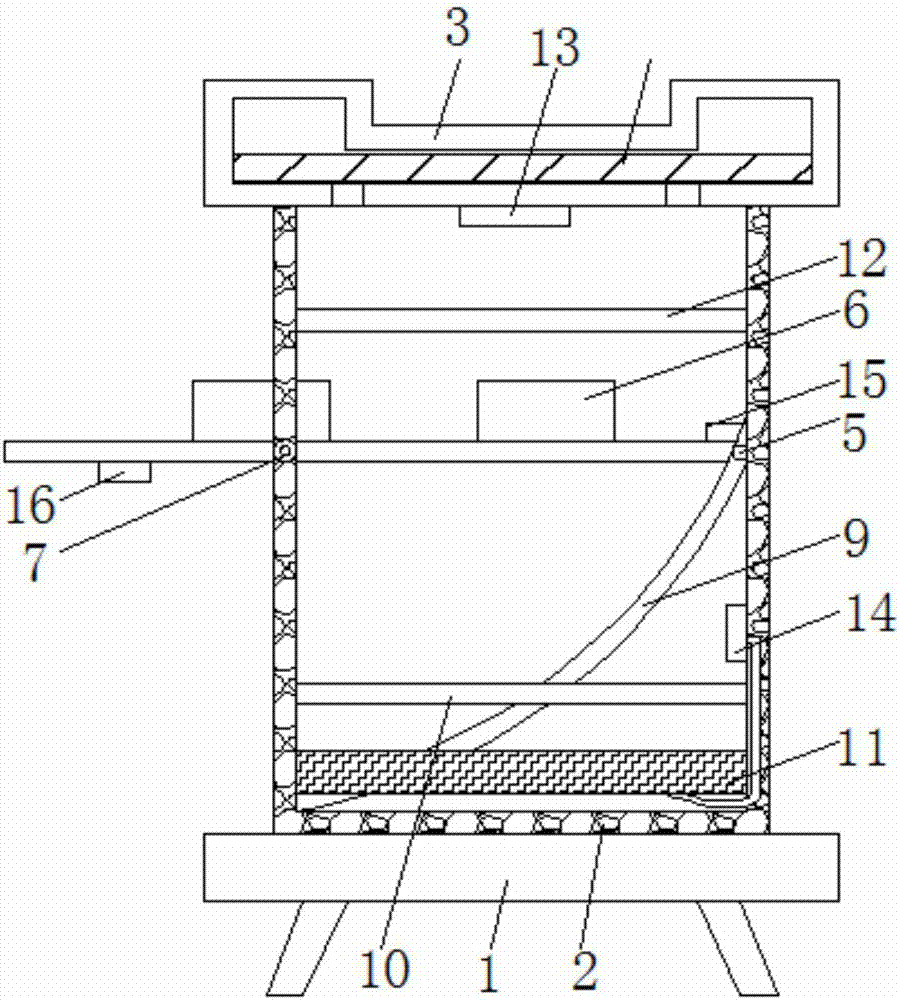

图2为本实用新型侧视的剖视图；

图3为本实用新型剖视图。

图中：1底座、2箱体、3盖板、4第一放置板、5滑动轮、6放置框、7转轴、8挡板、9滑槽、10支撑板、11烘干机、12第二放置板、13消毒灯、14湿度感应器、15限位块、16扣帽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种用于腰疼痛病人鞋柜，包括底座1，底座1的顶部设置有箱体2，箱体2的顶部设置有盖板3，通过盖板3呈凹字形状，且盖板3的内部设置有除臭层，使凹陷处能够放置物品，增加鞋柜实用性并能够吸收鞋柜内部的异味，通过盖板3的顶部开设有散气孔，有效排放鞋柜内部的异味，箱体2的正面设置有第一放置板4，通过第一放置板4的正面设置有扣帽16，且扣帽16的开口朝下，方便操作活动,4，使鞋柜整体使用方便快捷，通过放置框6的顶部开设有缺口，且放置框6位于消毒灯13的正下方，使放置框6内部的鞋子能够充分利用消毒灯13进行消毒，且第一放置板4的底部设置有滑动轮5，第一放置板4的一侧面设置有放置框6，第一放置板4的两侧均固定连接有转轴7，两个转轴7均与箱体2活动连接，箱体2的内底壁固定连接有相对称的挡板8，通过挡板8的另一侧面固定连接有湿度感应器14，湿度感应器14与烘干机11电性连接，且湿度感应器14设置在第二放置板12的下方，当鞋柜内部的两侧湿度达到一定程度，烘干机11自动运转，确保鞋柜内部的干燥，两个挡板8的一侧面均开设有滑槽9，通过两个挡板8的一侧面均固定连接有限位块15，且限位块15与滑动轮5位于同一水平面上，限制滑动轮5的活动距离，避免其脱离滑槽9，确保整体的合理性，滑槽9的内部活动连接有滑动轮5，通过两个滑槽9均为弧形滑槽，使第一放置板底部设置的滑动轮5能够滑动到鞋柜内壁的中部，确保第一放置板4能够与地面平行，两个挡板8的另一侧面均固定连接有支撑板10，通过支撑板10的内部设置有吸水层，支撑板10和第二放置板12的顶部均开设有通孔，使支撑板10的上表面能够放置潮湿物品，并使烘干机11能够通过通孔对其进行烘干，支撑板10的正下方设置有烘干机11，烘干机11的两侧分别与挡板8的另一侧面和箱体2的内壁固定连接，支撑板10的正上方设置有第二放置板12，两个挡板8之间设置有消毒灯13，消毒灯13的顶部与盖板3的底部固定连接，盖板3的底部开设有通孔。

工作原理：使用时，通过拉动扣帽16使第一放置板4拉出箱体2，使第一放置板4与地面处于平行状态，实现方便放取鞋子的目的，避免腰部疼痛病人弯腰。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
