新型密集架摇手柄的制作方法

本发明涉及一种密集架上的组件，特别是一种新型密集架摇手柄。

背景技术：

密集架的移动往往是遵循一定的方向，因此摇手柄的设计往往是为了便于该移动的进行。之前传统的摇手柄，往往只能灵活地往一个方向进行运转，且全程需要手动进行。如果能够通过密集架与摇手柄之间产生一个传动机构，促使密集架开启关闭的方便性提高，这个是非常有必要的。

技术实现要素：

本发明的目的在于提供一种新型密集架摇手柄，用以解决上述的现有问题。

本发明的技术方案如下：一种新型密集架摇手柄，其特征在于：该新型密集架摇手柄主要包含摇手柄本体、摇手把；三个摇手把位于摇手柄本体上，三者围绕摇手柄本体中心位置呈环状分布；摇手柄本体的中心位置其正面设置有一个中空的螺纹状上接口，背面则设置有下接口，下接口主要呈现一个中空圆柱体与三个中空连接体所组成；摇手柄本体的正面三个方向各设置有一条凹道。

螺纹状上接口的中空部分直径大小大于下接口的中空部分直径大小。

每个中空连接体恰好位于每两个摇手把的中间轴位置上。

摇手把的正面设置有一中心圆孔，反面则为中空。

凹道所在平面内部设置有传动机构促使摇手柄在按方向转动中停留于固定位置。

本发明的有益效果是：相较之前的摇手柄，更加简单灵活，降低转动嗓音的产生，运转省力流畅，提升密集架开闭的方便性。

附图说明

图1为新型密集架摇手柄的俯视图；

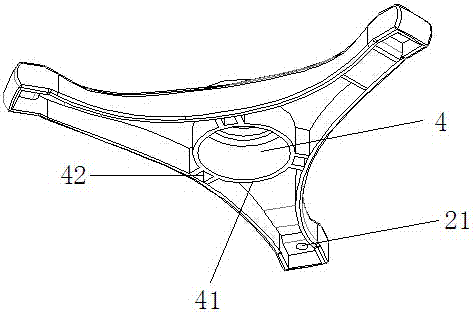

图2为新型密集架摇手柄的立体图。

图中标示：1、摇手柄本体，2、摇手把，21、中心圆孔，3、螺纹状上接口，4、下接口，41、中空圆柱体，42、中空连接体，5、凹道。

具体实施方案

结合附图，对本发明做进一步详细说明。

如图所示一种新型密集架摇手柄，其特征在于：该新型密集架摇手柄主要包含摇手柄本体1、摇手把2；三个摇手把2位于摇手柄本体1上，三者围绕摇手柄本体1中心位置呈环状分布；摇手柄本体1的中心位置其正面设置有一个中空的螺纹状上接口3，背面则设置有下接口4，下接口4主要呈现一个中空圆柱体41与三个中空连接体42所组成；摇手柄本体1的正面三个方向各设置有一条凹道5。螺纹状上接口3的中空部分直径大小大于下接口4的中空部分直径大小。每个中空连接42体恰好位于每两个摇手把2的中间轴位置上。摇手把2的正面设置有一中心圆孔21，反面则为中空。凹道5所在平面内部设置有传动机构促使摇手柄在按方向转动中停留于固定位置。

本使用新型的具体结构如上文所述。其中提到下接口4的内部设置有传动机构，其主要包含链条套设于输出轮和输入轮上，且链条两内侧各设置有一辅助轮，输入轮设置于靠近摇手把那端，输出轮则设置靠近于中空圆柱体41那端、辅助轮与链条设置于凹道5所在平面内，与输入轮连接设置还有一轴承，其内部设置有一钢球。因此在使用的时候，通过摇手把的摇动，带动该整个摇手柄本体内部传动机构的转动，进而促使钢球在摇手柄内部的自动落入一个固定的行动轨迹，来促使整个摇手柄实现转动于一个便于开启的位置。该装置不仅嗓音很小，且各个部件之间的转动非常省力，转动也很流畅，整体结构非常简单。
