医用屏风的制作方法

本实用新型属于医疗器具技术领域，尤其涉及一种医用屏风。

背景技术：

医用屏风一般陈设于医院病房，起到环保、安全、隐私、耐污染、节约空间、卫生环保等作用。目前，临床上需要对病人进行保护及隔离，简单的保护及隔离方法是在病床周围放置医用屏风，通过医用屏风将病人挡住。传统的医用屏风是在屏风架上可拆卸地固定屏风布，需要用屏风时，将屏风布固定到屏风架上；当使用一段时间后，需要对屏风布进行清洗、消毒甚至更换，此时需要将屏风布从屏风架上拆卸下来，进行专门的清洗和消毒。特别是临床上多重耐药菌的增多，对屏风的需求及消毒清洗频率增多，传统结构的医用屏风的更换和清洗、消毒非常不方便，加重了医护人员的工作负担并不利于院内感染的控制。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种使用方便的医用屏风，能有效控制院内感染并减少医疗成本。

本实用新型解决其技术问题所采用的医用屏风，包括至少一个屏风架，在屏风架的顶部设置有卷筒，卷筒内设置卷有屏风布的卷轴，在屏风布上沿屏风布的长度方向均匀分布有多条弱化线，每条弱化线与卷轴平行，屏风布可从卷筒内抽出，且抽出后可固定在屏风架上。

进一步的是，相邻两条弱化线的长度等于屏风架的高度。

进一步的是，在屏风架顶部的两端设置有支撑板，支撑板上设有通孔，卷筒两端设有可穿过所述通孔的支撑轴。

进一步的是，在卷筒的下侧有轴向的缺口，屏风布的抽出端可从所述缺口拉出。

进一步的是，在屏风架的底部设置有第一固定夹，屏风布从卷筒内抽出后的抽出端可通过第一固定夹固定。

进一步的是，在卷筒的两端或者屏风架上部的两端设置有第二固定夹，屏风布从卷筒内抽出后的上端可通过第二固定夹固定。

进一步的是，所述屏风布的材质为无纺布。

进一步的是，屏风架的数目为3至5个，相邻的屏风架之间通过铰接方式连接。

本实用新型的有益效果是：由于设置了带有弱化线的屏风布，且屏风布为一次性使用的无纺布，在使用后可以在使用屏风布后将其沿弱化线撕断，并丢弃，使用消毒液擦拭消毒屏风架，然后从卷筒内抽出新的屏风布固定在屏风架上，使屏风干净如新，防止院内交叉感染，免去了对同一块屏风布的重复利用，且可以随用随取，使用方便。且传统屏风布清洗消毒的费用大于屏风布本身的成本，使用本实用新型公开的屏风布可以有效节约成本。

附图说明

图1是本实用新型的一个实施例的结构示意图；

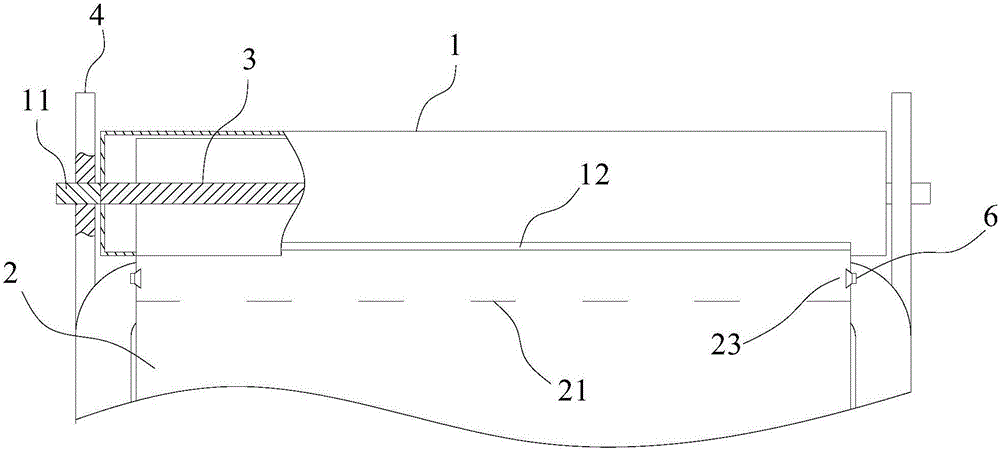

图2是本实用新型的一个实施例的上部局部结构示意图；

图3是本实用新型的一个实施例的下部局部结构示意图；

图4是本实用新型的一个实施例的局部结构的左视图；

图5是本实用新型的一个实施例的结构示意图；

图6本实用新型的一个实施例的局部结构的左视图；

图中零部件、部位及编号：屏风架100、导杆缺口101、卷筒1、支撑轴11、缺口12、屏风布2、弱化线21、抽出端22、上端23、卷轴3、支撑板4、通孔41、第一固定夹5、第二固定夹6、导杆7。

具体实施方式

下面结合附图对本实用新型作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。

如图1至图6所示，本实用新型包括至少一个屏风架100，在屏风架100的顶部设置有卷筒1，卷筒1内设置卷有屏风布2的卷轴3，在屏风布2上沿屏风布2的长度方向均匀分布有多条弱化线21，每条弱化线21与卷轴3平行，屏风布2可从卷筒1内抽出，且抽出后可固定在屏风架100上。抽出后的屏风布2固定在屏风架100上，从而将病人挡住；需要更换屏风布2时，将已经使用过的屏风布2沿弱化线21撕掉，再将新的屏风布2从卷筒1内抽出并固定在屏风架1上即可。这种结构的医用屏风使用非常方便，大大地降低了医护工作人员的工作负担。屏风布2采用一次性布料，为了节约成本且保证隔离效果较好，屏风布2优选采用无纺布。

具体，一般情况下，相邻两条弱化线21的长度等于屏风架100的高度，这样可以使屏风布2得到充分利用。当然，相邻的弱化线21的长度也可以大于或者小于屏风架100的高度，这要根据需要设置。

具体，为了方便固定卷筒1，如图1和图4所示，在屏风架100顶部的两端设置有支撑板4，支撑板4上设有通孔41，卷筒1两端设有可穿过所述通孔41的支撑轴11。需要固定卷筒1时，将卷筒1两端的支撑轴11穿过通孔41即可。如图6所示，也可以用“U”形缺口代替通孔41，“U”形缺口的开口朝上，需要固定卷筒1时，将支撑轴11从上之下放入“U”形缺口中即可。

具体，如图1所示，在卷筒1的下侧有轴向的缺口12，屏风布2的抽出端22可从所述缺口12拉出。将缺口12设置在卷筒1的下侧可以方便地将屏风布2抽出。

具体，为了方便将抽出的屏风布2固定在屏风架100上，如图2和图3所示，在屏风架100的底部设置有第一固定夹5，屏风布2从卷筒1内抽出后的抽出端22可通过第一固定夹5固定；在卷筒1的两端或者屏风架100上部的两端设置有第二固定夹6，屏风布2从卷筒1内抽出后的上端23可通过第二固定夹6固定。第一固定夹5和第二固定夹6可以采用现有的固定夹通过焊接方式固定在屏风架100上。使用时，先将屏风布2从卷筒1中抽出，然后将抽出端22通过第一固定夹5固定在屏风架100的底端，然后再用第二固定夹6将屏风布2的上端23固定在整个屏风架100的上端，防止屏风布2因受到外力的碰撞继续从卷筒1内抽出。

当然，还可以采用其他方式将屏风布2固定在屏风架100上。具体，可以如图5所示，将每条弱化线21上侧的部分屏风布2设计成双层，这部分双层的屏风布2内恰好能穿过一根导杆7；在屏风架100的底梁上设置能够嵌入所述导杆7的导杆缺口101，且导杆缺口101的开口朝下，放置导杆7从导杆缺口101中掉落。

具体，为了收纳方便，屏风架100的数目为3至5个，相邻的屏风架100之间通过铰接方式连接。一般情况下，不会设计一整块宽度与病床的长度相匹配的屏风，这种屏风由于太宽而不便收纳。因此，将整个屏风设计成由多个较窄的屏风架100组成，需要收纳时，将屏风架100折叠起来即可。
