手术室用书写台的制作方法

本实用新型涉及一种医疗设备，特别涉及书写台面可以伸缩的手术室用书写台。

背景技术：

国内医疗机构的手术室，医护人员经常需要将日常工作的情况作上记录，但由于工作场所的空间限制，大部分医疗机构都会采用嵌入式书写台。目前的嵌入式书写台安装并嵌入至墙内，其门板作为书写台面也是嵌入到书写台内，使用空间有限。但是，由于手术室等医疗场所，需要记录书写的相关药品和对照资料较多，现有的门板打开放平后，用于书写的台面范围较小，不能满足需要，给书写记录或放置药品都造成许多不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种应用于手术室使用的书写台，能扩大书写台面，使手术室的医护人员书写记录方便易用，能满足书写记录时多资料或多药品的摆放。

本实用新型采用以下技术方案实现上述目的。手术室用书写台，包括背板和门板，所述背板上边与后斜板连接，下边与底板连接，两侧设置有侧板；后斜板的内面安装有照明灯，书写台的外边连接有台边框，两侧板下方的外端固定有门轴，门板两侧设置有门侧槽口，门板两侧边的一端设置有轴槽，轴槽内连接有门轴；门板内装有延伸板，延伸板的两侧设置有导槽，门板的内侧也设置有导槽，门板的导槽与延伸板的导槽相对应且其间安装有导轮轴。

进一步，所述导轮轴的两端安装有滚动轴承，滚动轴承与导槽相匹配。

本实用新型的优点在于，书写台面的大小可以通过延伸板进行调节，解决了现有书写台门板窄小的问题，扩大了台面使用效果，同时延伸板可随意从门板两侧抽出，便于在书写记录时延伸板放置医用物品，操作使用方便。

附图说明

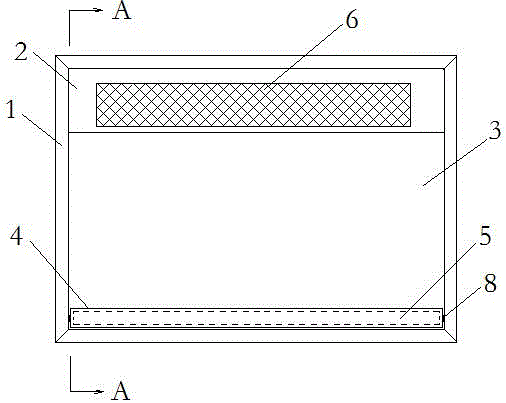

图1是本实用新型的主视图；

图2是图1中A－A向结构示意图；

图3是图2中B－B向结构示意图；

图4是图2中C处放大的剖面结构示意图；

图5是本实用新型使用状态的示意图。

图中：1.台边框，2.后斜板，3.背板，4.门板，5.延伸板，6.照明灯，7.底板，8.门轴，9.导轮轴，10.轴槽，11.导槽，12.门侧槽口，13.侧板。

具体实施方式

以下结合附图和实施例对本实用新型作进一步说明。参见图1至图5，手术室用书写台，该书写台包括背板3和门板4，背板3上边与后斜板2连接，背板3的下边与底板7连接，两侧设置有侧板13。后斜板2的内面安装有照明灯6，书写台的外边连接有台边框1，书写台的两侧板13下方的外端固定有门轴8；门板4两侧设置有门侧槽口12，门板4两侧边的一端设置有轴槽10，轴槽10为腰形槽，并且与门轴8相匹配，轴槽10与门轴8连接，从而安装固定门板4；门板4内装有延伸板5，延伸板5的两侧设置有导槽11，门板4的内侧也设置有导槽11，门板4的导槽11与延伸板5的导槽11相对应，且门板4的导槽11与延伸板5的导槽11通过导轮轴9连接。导轮轴9的两端安装有滚动轴承，滚动轴承与导槽11相匹配，保证门板4内装有的延伸板5能根据需要从门板4的一侧抽出。

使用时，先打开书写台的门板4，并利用门板4上的轴槽10与门轴8的调节配合，将门板4平行推进，并通过门轴8卡住门板4，使门板4形成平面固定，门板4即可作为书写台面使用。当需要增加书写台面放置药品或对照记录资料时，可以将延伸板5从门板4一侧的门侧槽口12抽出，扩大了台面的使用面积。为了使用方便，延伸板5可以从门板4的任意一侧抽出。当需要关闭门板4时，将延伸板5推回门板4内。再将门板4向书写台的外侧拉出，最后将门板4关上。
