中岛展示架的制作方法

本实用新型涉及特殊商品陈列台领域，特别涉及一种中岛展示架。

背景技术：

中岛展示架通常位于展厅内部空地，高度大致为墙壁或者背板的一半左右，中岛分层作为摆放展示物品的夹子或者柜台，材质多为木质、金属、塑料等组合而成。

目前，公开号为202312426U的中国专利公开了一种中岛式家电展示架，它包括架体、底座、左 支撑墙、右支撑墙、活动式层板、长方形灯箱，其特 征在于 ：其展示架的上部设置有一长方形灯箱， 长方形灯箱上设置有品牌广告栏，展示架的右边 设置有第一右支撑墙，展示架的左边设置有第二 左支撑墙，第一右支撑墙和第二左支撑墙上设置 有第一活动式层板和第二活动式层板以及第三活 动式层板。

这种中岛式家电展示架虽然提供了商品展示空间，但是：其左右支撑墙、活动式层板的相对位置均为固定不变，展示商品时，难以适应大小结构不同的商品。

技术实现要素：

本实用新型的目的是提供一种中岛展示架，其具有能够调节展示空间，以适应不同结构或大小的商品的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种中岛展示架，包括底座、垂直于底座两侧的支撑墙、位于支撑墙之间的展示板，所述支撑墙相对的墙面上设有若干用于托起展示板的支撑组件，所述支撑组件包括位于同一直线上的托脚，所述托脚所在直线与底座平行。

如此设置，当组装中岛展示架时，展示板被设置在支撑组件上，与托脚相抵触，由托脚支撑展示板。展示板既可以被安装在位于同一直线上的托脚上，此时展示板与底座平行；展示板也可以被安装在相邻两组支撑组件上，此时展示板两侧分别与其中一组托脚、与该组托脚相邻的托脚相抵触，且展示板抵触的两个托脚为交错分布，此时展示板呈倾斜设置，提供面向顾客的更大展示面积。展示板在安装过程中能够灵活安装在不同支撑组件上，调节两展示板之间的间隔空间，以适应不同尺寸的商品，能够被广泛应用于多种场合。

进一步设置：所述托脚相互靠近的一端设有防止展示板滑落的弯折部。

如此设置，当展示板呈倾斜设置时，展示板抵触于弯折部，弯折部对展示板完全限位，防止展示板在平整表面因缺少限位而掉落，提高展示板与托脚之间的连接强度，确保两者之间的相对位置关系。

进一步设置：所述弯折部设置为直角形。

如此设置，当展示板被安装至折弯部时，直角形设置使安装时的可活动面积大于锐角形；若折弯部设置为钝角形，钝角的斜边向地面方向倾斜，则展示板易随钝角的斜边而滑落。

进一步设置：所述弯折部的直角处设有缓冲垫。

如此设置，缓冲垫能够有效减轻展示板在安装或展示过程中与托脚产生的刚性冲击，以保证设置于展示板上的商品不因冲击而掉落或损坏。

进一步设置：所述支撑组件在竖直方向上线性阵列于支撑墙上。

如此设置，相邻支撑组件之间的间隔相等，展示板安装在不同支撑组件上时，能够准确调控展示板之间的距离，根据商品的尺寸进行选择，以合理利用展示空间。

进一步设置：所述相邻支撑组件中托脚的对角线交点处设有稳固钉。

如此设置，当展示板倾斜安装时，稳固钉恰好位于展示板中段，对展示板起到支撑稳定的作用，防止展示板由于受力不均而造成中段开裂等问题。

进一步设置：所述支撑墙与底座设置为可拆卸连接。

如此设置，在运输中岛展示架的过程中，能够将支撑墙和底座分开运输，减小所占用的空间，提高运输效率。同时，当支撑墙或底座中任意一件损坏后，只需更换损坏的一件，减小经济开销。

进一步设置：所述支撑墙靠近底座的一端设有与底座平行、与支撑墙垂直的安装板，所属安装板和底座上设有安装孔，所述安装孔内设有安装钉。

如此设置，安装板增大了底座与支撑墙之间的接触面积，使支撑墙和底座的，连接强度提高，以提高中岛展示架整体的稳固性。安装钉在安装孔内将支撑墙和底座相连，起到限位作用。

进一步设置：所述安装板包括两块分别位于底座两侧的板件。

如此设置，安装板与底座的接触面积增大，同时，安装板从两个方向对底座施力，提高与底座的连接强度，以提高中岛展示架的稳固性。

作为优选，所述底座靠近地面的一侧设有用于嵌入板件的容纳槽。

如此设置，安装板能够嵌在底座靠近地面的一面，从而使底座靠近地面的一面始终为一个平面。当底座被放置于地面上时，不会因底面不平整而发生晃动。

综上所述，本实用新型具有以下有益效果：本实用新型中的展示板既能水平放置，又能倾斜放置，适用于不同种类的商品的展示活动；展示板之间的距离也能够被灵活调节，适用于不同尺寸的商品展示。底座和支撑墙之间的稳定性好，放置在地面上时，与地面的相对位置保持稳定。

附图说明

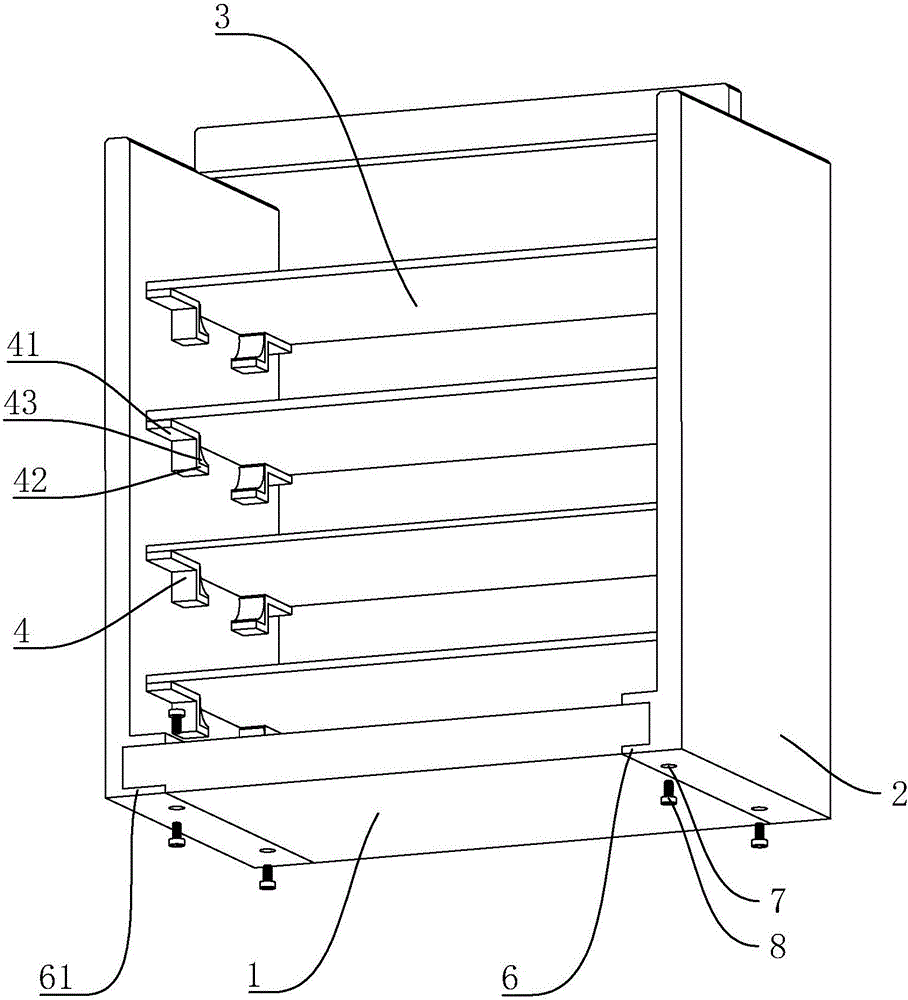

图1是中岛展示架水平安装展示板的结构示意图；

图2是中岛展示架倾斜安装展示板的结构示意图。

图中，1、底座；2、支撑墙；3、展示板；4、支撑组件；41、托脚；42、弯折部；43、缓冲垫；5、稳固钉；6、安装板；61、板件；7、安装孔；8、安装钉；9、容纳槽；10、磨砂层。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种中岛展示架，如图1所示，包括底座1，底座1上设有与底座1垂直的支撑墙2。底座1设置为矩形，支撑墙2位于底座1的两条宽边处。支撑墙2与底座1连接处还设有安装板6，安装板6包括两片板件61，其中一块板件61位于底座1背离地面一侧，另一块板件61位于底座1靠近地面的一侧。底座1靠近地面的一侧还设有容纳槽9，容纳槽9的轮廓与位于底座1靠近地面一侧的板件61的轮廓相契合；将板件61和底座1安装至一起时，板件61正好嵌入容纳槽9内，使得底座1靠近地面的一面保持平整，不发生晃动。

如图1所示，两片板件61均设有安装孔7，安装孔7贯穿于板件61；底座1与板件61接触的两个面上设有与板件61上的安装孔7位置契合的孔，即在底座1的一条宽边处共设有四个安装孔7。其中底座1上的安装孔7设置为沉孔，底座1上的两个安装孔7相互不贯通。安装钉8通过安装孔7将板件61与底座1连接。

板件61与支撑墙2一体设置，以防止支撑墙2与底座1之间发生晃动。

如图1所示，支撑墙2上还设有展示板3和用于固定展示板3的支撑组件4。支撑组件4包括托脚41，每两个托脚41设置为一组，同一组托脚41共线设置，托脚41所在直线与底座1平行。支撑墙2上共有若干组托脚41，每组托脚41之间的间隔相等，并且竖直阵列于支撑墙2上。

如图1所示，托脚41设置为与底座1平行的片件，每组托脚41相互靠近的一端设有位于片件所在平面下方的弯折部42，弯折部42设置为直角形，弯折部42的直角处设有缓冲垫43，缓冲垫43采用橡胶制成，从直角处延伸至弯折部42的两条垂线端部，将整个直角形的弯折部42进行保护。缓冲垫43在减小刚性冲击的影响的前提下，还能够提高展示板3与弯折部42之间的摩擦力，提高连接强度。

如图1所示，同一组托脚41中，两弯折部42的直角开口相对。

如图2所示，相邻两组托脚41之间还设有稳固钉5。相邻两组托脚41共有四个托脚41，四个托脚41组成一个矩形，该矩形的对角线的交点处即为稳固钉5的位置。当展示板3倾斜安装时，展示板3分别抵触该矩形的两个对角处的托脚41，即展示板3处于该矩形的对角线上。此时稳固钉5正好位于展示板3的中段处，对展示板3的中段提供支撑力，与两托脚41共同施力于展示板3，使展示板3的相对位置稳定。

安装展示板3时，共有两种方式。如图1所示，其一为水平放置，即展示板3设置于共线的同一组托脚41上；此种安装方式适合各类商品。

如图2所示，其二为倾斜设置，展示板3与水平面之间的锐角夹角的开口向顾客，即展示板3分别抵触于相邻两组托脚41上，且与展示板3抵触的两托脚41相互交错。此种展示方式能够增大顾客观看商品时的视角，同时，尤其适用于鞋类商品的展示；展示鞋类时，鞋跟勾于展示板3远离地面的倾斜端，鞋类商品的前掌部分抵触于展示板3靠近地面的倾斜端，将整个鞋面呈抬起状展示给顾客，使顾客能够更全面地观赏此类商品。

实施例2：一种中岛展示架，与实施例1的不同之处在于，本实施例中，支撑墙2与底座1为一体设置，如此能够提高支撑墙2与底座1之间的连接强度，防止紧固件在长期使用过程中因受力而松动的现象发生。

实施例3：一种中岛展示架,与实施例1或2的不同之处在于，托脚41与支撑墙2之间采用胶粘连接。胶粘连接安装方便，且胶粘连接的连接强度足以承受一块展示板3及其上的商品。

实施例4：一种中岛展示架,与实施例1或2或3的不同之处在于，本实施例中，托脚41与支撑墙2一体设置。如此，在使用过程中，托脚41不与支撑墙2发生相对位移，使用寿命大大延长。

实施例5：一种中岛展示架,与实施例1或2或3或4的不同之处在于，本实施例中，如图2所示，展示板3用于摆放商品的一面还设有磨砂层10，磨砂层10能够增大展示板3与商品之间的相对摩擦力，防止商品从展示板3上滑落，提高了展示过程中的安全性。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
