一种新型广告杯的制作方法

本实用新型属于广告设计技术领域，尤其是涉及一种新型广告杯。

背景技术：

目前广告宣传的方式多采用电视、电台、互联网、公交站遮雨棚、和报纸等载体，但这些宣传方式针对的群体较广泛，消费群体不明确，且有部分人群对此种广告方式有一定抵触，宣传效果不理想，而杯子作为人们经常使用的产品，其盛装不同产品，用在不同场合时，针对的消费人群也不相同。因此可以针对不同的消费人群进行针对的宣传，使广告更易于接受，宣传效果更好。

现有的广告杯一般为一次性使用，不利于长期收藏保存；同时由于每次活动的不同，需要更换不同的广告信息，对于剩余的广告杯直接闲置，使其无法得到充分的利用。

技术实现要素：

本实用新型的目的是提供一种结构简单、便于收藏、便于更换不同广告纸和提高其实用性的新型广告杯，尤其适合用于商业产品推广、影视业产品推广中。

本实用新型的技术方案是：一种新型广告杯，包括杯体、底座，所述的杯体包括内筒体、外筒体，所述的外筒体为透明玻璃筒体，所述的外筒体内设有内筒体，所述的外筒体上边缘内侧设有环形内沿，在环形内沿的内边缘的两侧对称设有卡槽，所述的内筒体上端外边缘设有与环形内沿相配合的环形凸沿，在环形凸沿的外边缘两侧对称设有卡块，卡块与卡槽相配合，

所述的外筒体外侧底端设有底座，所述的底座包括上圆槽体、下圆槽体，所述的上圆槽体上表面与外筒体外侧底壁相连，所述的上圆槽体下端开口，且在其下表面设有环形圈体，所述的环形圈体的外壁设有上环形螺纹，所述的下圆槽体上端为开口，且在该端内设有与上环形螺纹相配合的下环形螺纹，所述的上圆槽体、下圆槽体之间设有第一广告纸，

在内、外筒体之间设有连接轴，所述的连接轴上端通过轴承设在环形内沿下表面，第二广告纸一端套设在所述的连接轴上，所述的外筒体的筒壁上设有开口，第二广告纸另一端卡在开口处。

进一步，所述的内筒体上边缘与外筒体之间连接处设有密封圈。

进一步，所述的外筒体外侧设有把手。

进一步，所述的内筒体的材质为透明玻璃。

进一步，所述的下圆槽体的外底壁上设有防滑纹。

进一步，所述的连接轴靠近开口设置。

本实用新型具有的优点和积极效果是：由于采用上述技术方案，设计的广告杯，内筒体和外筒体相结合，便于收藏，底座的设置，便于更换不同广告纸和提高其实用性，更加方便；具有结构简单，维修方便，加工成本低等优点。

附图说明

图1是本实用新型的结构示意图。

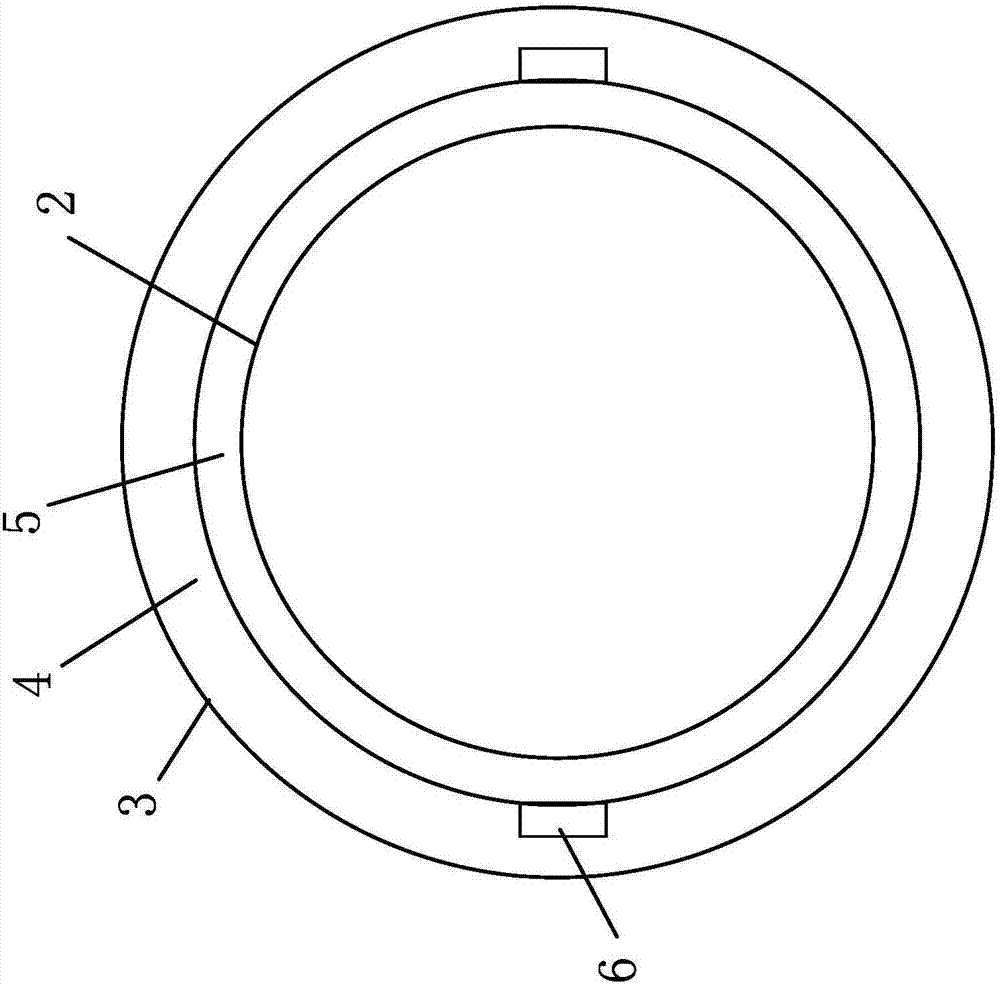

图2是杯体的俯视图。

图3是底座的结构示意图。

图中：

1、底座 2、内筒体 3、外筒体

4、环形内沿 5、环形凸沿 6、卡块

7、上圆槽体 8、下圆槽体 9、环形圈体

10、第一广告纸 11、连接轴 12、第二广告纸

13、把手 14、上盖

具体实施方式

如图1-3所示，本实用新型的技术方案为：一种新型广告杯，包括杯体、底座1，所述的杯体包括内筒体2、外筒体3，所述的外筒体3为透明玻璃筒体，所述的外筒体3内设有内筒体2，所述的外筒体3上边缘内侧设有环形内沿4，在环形内沿4的内边缘的两侧对称设有卡槽，所述的内筒体2上端外边缘设有与环形内沿4相配合的环形凸沿5，在环形凸沿5的外边缘两侧对称设有卡块6，卡块6与卡槽相配合，在组装时，需要将内筒体2的环形凸沿5卡在外筒体3的环形内沿4上侧，卡块6设在卡槽上即可，

所述的外筒体3外侧底端设有底座1，所述的底座1包括上圆槽体7、下圆槽体8，所述的上圆槽体7上表面与外筒体3外侧底壁相连，所述的上圆槽体7下端开口，且在其下表面设有环形圈体9，所述的环形圈体9的外壁设有上环形螺纹，所述的下圆槽体8上端为开口，且在该端内设有与上环形螺纹相配合的下环形螺纹，所述的上圆槽体7、下圆槽体8之间设有第一广告纸10，底座1上的上圆槽体7、下圆槽体8之间通过螺纹连接，便于更换第一广告纸；

在内、外筒体3之间设有连接轴11，所述的连接轴11上端通过轴承设在环形内沿4下表面，第二广告纸12一端套设在所述的连接轴11上，所述的外筒体3的筒壁上设有开口，第二广告纸 12另一端卡在开口处，在外筒体3、内筒体2之间设有第二广告纸12，且第二广告纸12一端设在连接轴11上，另一端卡在开口处，连同内筒体2与外筒体3之间的连接关系，取下内筒体2，即可便于更换此处的第二广告纸12。

本实施例中，所述的内筒体2上边缘与外筒体3之间连接处设有密封圈。

本实施例中，所述的外筒体3外侧设有把手13。

本实施例中，所述的内筒体2的材质为透明玻璃。

本实施例中，所述的下圆槽体8的外底壁上设有防滑纹。

本实施例中，所述的连接轴11靠近开口设置。

本实施例中，所述杯体上端开口，且在开口处设转动有上盖 14。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
