可摇动的婴幼儿餐椅的制作方法

本实用新型涉及椅子，特别涉及一种可摇动的婴幼儿餐椅。

背景技术：

椅子是一种有靠背、还有扶手的坐具，椅子在日常生活和工作中应用非常广泛。目前，市场上大多数的婴幼儿餐椅功能单一，并不具备摇动椅子的功能，只能简单的平稳放置使用；再者，婴幼儿餐椅大多数结构都是固定的，在平常不使用的时候不能够调节椅子的结构，体积较大，收纳非常占用地方。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种可摇动的婴幼儿餐椅，它能够方便摇动椅子，方便哄婴幼儿吃饭，同时能限定婴幼儿，使得婴幼儿不易滑落，并且在不使用的时候，方便收纳，减少地方占用。

为达到上述之目的本实用新型提供的技术方案是：一种可摇动的婴幼儿餐椅，包括椅板、椅靠和支撑杆，所述支撑杆安装在椅板底面四周，各支撑杆之间设有连杆，所述椅板的顶面设有贯通侧壁的安装槽，所述安装槽为倾斜状，所述安装槽的槽壁设有卡槽，所述椅靠底部卡装在安装槽中，所述椅靠前壁设有与卡槽相适配凸块，所述椅板两侧设有贯通上下面的通槽，所述通槽装配有侧护杆，所述椅板的前侧设有贯通上下面的分隔槽，所述分隔槽装配有分隔杆，所述支撑杆底面安装有前后走向的弧形杆，所述弧形杆分别将两支撑杆连接为一体并且伸出支撑杆前后侧，所述弧形杆设有贯穿槽，所述支撑杆底面设有与贯穿槽同一垂直线的活动槽，所述活动槽中设有活动杆，所述活动杆穿过贯穿槽伸出弧形杆底面。

进一步地，所述活动杆的顶部侧壁设有第一安装孔，所述第一安装孔开口向内翻边，所述第一安装孔中设有第一压簧，所述第一压簧的两端设有第一卡块，所述第一卡块伸出第一安装孔开口，所述活动槽的槽壁分布有与第一卡块伸出端相适配的第一卡孔，所述第一卡孔分别靠近活动槽的顶部和底部。

进一步地，所述侧护杆包括第一横杆和支杆，所述支杆底部侧壁设有第二安装孔，所述第二安装孔开口向内翻边，所述第二安装孔中装配有第二卡块，所述第二卡块伸出第二安装孔开口，所述第二卡块与第二安装孔底部之间设有第二压簧，所述通槽设有贯通椅板侧壁的第二卡孔，所述第二卡块的伸出端与第二卡孔相适配。

进一步地，所述侧护杆沿通槽向下移动，所述第一横杆顶面与椅板顶面相平，所述侧护杆下方的连杆顶面设有与支杆同一垂直线的限位槽，所述支杆的底部卡装在限位槽中，所述第二卡块位于限位槽上方。

进一步地，述分隔杆包括第二横杆和分隔块，所述分隔块的前壁设有装配槽，所述装配槽开口向内翻边，所述装配槽安装有卡接块，所述卡接块凸出装配槽开口，所述卡接块底面与装配槽底面之间设有弹簧，所述分隔槽设有贯通椅板前壁的卡接孔，所述卡接块的凸出端与卡接孔相适配。

进一步地，所述分隔杆沿分隔槽向下移动，所述第二横杆的顶面与椅板顶面相平，所述分隔杆下方的连杆顶面设有与分隔块同一垂直线的放置槽，所述分隔块的底部卡装在放置槽中，所述卡接块位于放置槽上方。

与现有技术相比，具有以下有益效果：

本实用新型在不使用的时候能够方便拆装椅靠，同时能够将侧护杆和分隔杆向下移动，使得侧护杆和分隔杆顶面与椅板相平，在收纳的时候大大减少地方占用，在使用的时候，所述侧护杆和分隔杆能够很好的限定婴幼儿，使得婴幼儿不易从椅子滑落；并且通过弧形杆能够摇动椅子，方便哄婴幼儿吃饭，同时在不摇动椅子的时候，将活动杆伸出通槽底面与地面接触，使得椅子放置平稳，不会摇动，使用便捷。

附图说明

图1为本实用新型结构示意图。

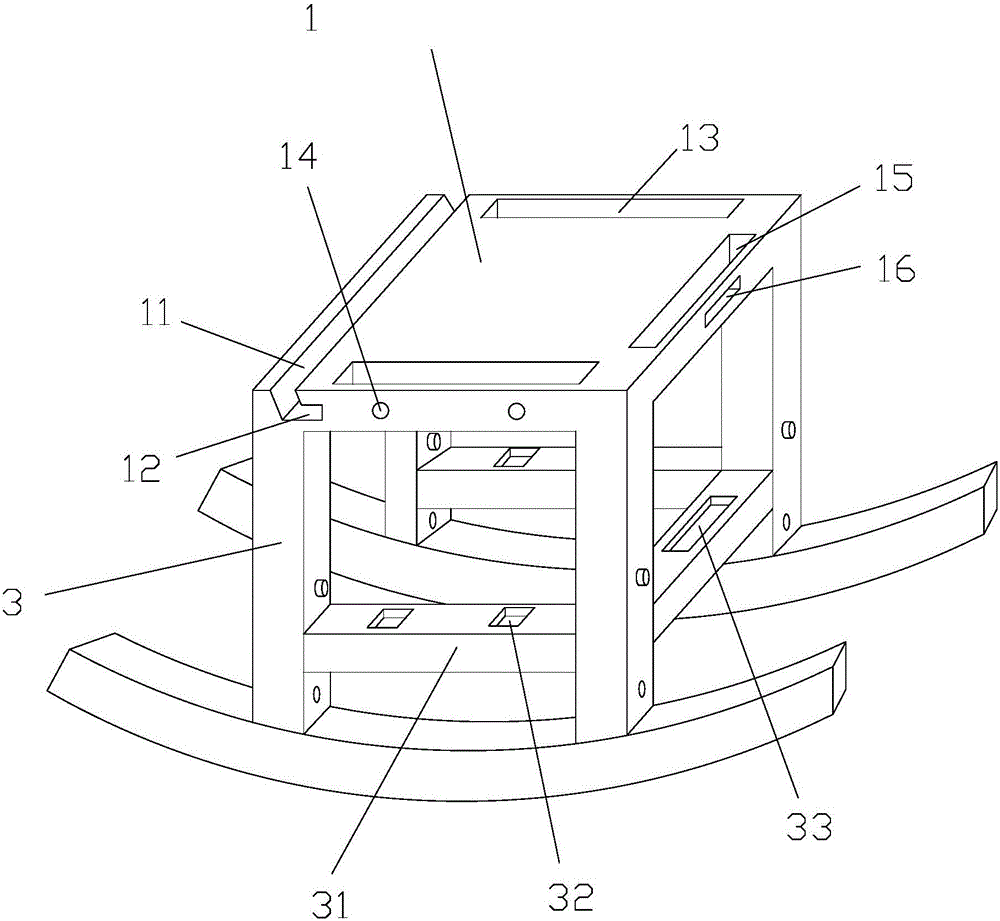

图2为本实用新型椅板和支撑杆连接结构示意图。

图3为本实用新型侧护杆结构示意图。

图4为本实用新型分隔杆内部结构示意图。

图5为本实用新型支撑杆和弧形杆连接结构示意图。

图6为本实用新型活动杆结构示意图。

图7为本实用新型弧形杆结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图7所示，一种可摇动的婴幼儿餐椅，包括椅板1、椅靠2和支撑杆3，所述支撑杆3安装在椅板1底面四周，各支撑杆3之间设有连杆31，所述椅板1的顶面设有贯通侧壁的安装槽11，所述安装槽11为倾斜状，所述安装槽11的槽壁设有卡槽12，所述椅靠2底部卡装在安装槽11中，婴幼儿倚靠更加舒适，同时也能够方便拆装椅靠2，收纳的时候减少地方占用，所述椅靠2前壁设有与卡槽12相适配凸块21，所述凸块21与卡槽12搭配，使得椅靠2的使用的时候不会从椅板1脱落，使用更加稳定。

所述椅板1两侧设有贯通上下面的通槽13，所述通槽13装配有侧护杆4，所述侧护杆4包括第一横杆41和支杆42，所述支杆42底部侧壁设有第二安装孔43，所述第二安装孔43开口向内翻边，所述第二安装孔43中装配有第二卡块44，所述第二卡块44伸出第二安装孔43开口，所述第二卡块44与第二安装孔43底部之间设有第二压簧45，所述通槽13设有贯通椅板1侧壁的第二卡孔14，所述第二卡块44的伸出端与第二卡孔14相适配，在使用椅子的时候，将侧护杆4向上移动，使得支杆42前壁的第二卡块44在第二压簧45弹力的作用下卡进第二卡孔14中，将侧护杆4固定，能够有效保护婴幼儿不会从椅子侧面滑出。

所述椅板1的前侧设有贯通上下面的分隔槽15，所述分隔槽15装配有分隔杆5，所述分隔杆5包括第二横杆51和分隔块52，所述分隔块52的前壁设有装配槽53，所述装配槽53开口向内翻边，所述装配槽53安装有卡接块54，所述卡接块54凸出装配槽53开口，所述卡接块54底面与装配槽53底面之间设有弹簧55，所述分隔槽15设有贯通椅板1前壁的卡接孔16，所述卡接块54的凸出端与卡接孔16相适配，在使用椅子的时候，所述分隔杆5向上移动，使得分隔块52的卡接块54在弹簧55弹力的作用下卡进卡接孔16中，将分隔杆5固定，所述分隔杆5能很好的保护婴幼儿不会从椅子前侧滑出，并且婴幼儿的双腿能够从分隔杆5与侧护杆4之间间隙伸出椅子外，坐着更加舒适。

所述侧护杆4沿通槽13向下移动，所述第一横杆41顶面与椅板1顶面相平，所述侧护杆4下方的连杆31顶面设有与支杆42同一垂直线的限位槽32，所述支杆42的底部卡装在限位槽32中，所述第二卡块44位于限位槽32上方，所述分隔杆5沿分隔槽15向下移动，所述第二横杆51的顶面与椅板1顶面相平，所述分隔杆5下方的连杆31顶面设有与分隔块52同一垂直线的放置槽33，所述分隔块52的底部卡装在放置槽33中，所述卡接块54位于放置槽33上方，使得椅子同普通椅子一样，在平常也能方便他人使用，同时在收纳的时候也大大减少地方占用。

所述支撑杆3底面安装有前后走向的弧形杆6，所述弧形杆6分别将两支撑杆3连接为一体并且伸出支撑杆3前后侧，在休息的时候，能够有效的缓解疲劳，休息更加舒适；所述弧形杆6设有贯穿槽61，所述支撑杆3底面设有与贯穿槽61同一垂直线的活动槽34，所述活动槽34中设有活动杆7，所述活动杆7穿过贯穿槽61伸出弧形杆6底面，在不摇动椅子的时候，将活动杆7伸出贯穿槽61底面与地面接触，使得椅子放置平稳，不会摇动。

所述活动杆7的顶部侧壁设有第一安装孔71，所述第一安装孔71开口向内翻边，所述第一安装孔71中设有第一压簧72，所述第一压簧72的两端设有第一卡块73，所述第一卡块73伸出第一安装孔71开口，所述活动槽34的槽壁分布有与第一卡块73伸出端相适配的第一卡孔35，所述第一卡孔35分别靠近活动槽34的顶部和底部，在调节活动杆7的时候，从活动槽34上方的第一卡孔35将第一卡块73压进第一安装孔71中，然后活动杆7沿着活动槽34下滑伸出贯穿槽61开口与地面接触，所述第一卡块73在第一压簧72弹力的作用下卡进活动槽34下方的第一卡孔35中，将活动杆7固定，使得椅子放置稳定，不会摇动。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
