本实用新型涉及麻将桌技术领域,尤其涉及一种自动麻将桌的麻将桌面防疫杀菌消毒净化结构。
背景技术:
麻将游戏,在中国已经有悠久历史,它是中国文化的一部分,也是中国广大人民最普遍、最喜爱的一种娱乐游戏。
但是近年来,因传染疾病层出不穷,且细菌、病毒的变种无所不在;尤其是人与人之间的传染,更是时有所闻。现今由于科学的发达,科技的进步,我们已经实用新型出了一种杀菌消毒装置及设备,能够有效且方便的使用于麻将桌内,来预防细菌及病毒的传播和感染;更可以除去异味及挥发性有机气体,让这个中国历史悠久的麻将游戏能无时无刻,让我们能够安心、健康的一起快乐的享受。
技术实现要素:
本实用新型为了消灭麻将桌表面上的细菌及病毒,提出了一种自动麻将桌的麻将桌面防疫杀菌消毒净化结构,包括:桌体,所述桌体内具有空间;杀菌离子产生器,所述杀菌离子产生器设置在所述桌体的内部空间内;引导管,所述引导管的一端与所述杀菌离子产生器连通,其环绕所述桌体桌面四周设置,释放杀菌离子。
本实用新型提出的自动麻将桌的麻将桌面防疫杀菌消毒净化结构中,所述引导管3上设置有第一喷孔31;所述第一喷孔31以45度的角度朝向所述桌面的中央。
本实用新型提出的自动麻将桌的麻将桌面防疫杀菌消毒净化结构中,所述引导管3上设置有第二喷孔32;所述第二喷孔32,以45度的角度朝向所述桌体1外侧上方。
本实用新型提出的自动麻将桌的麻将桌面防疫杀菌消毒净化结构中,所述杀菌离子产生器紧贴所述桌体的内壁。
本实用新型提出的自动麻将桌的麻将桌面防疫杀菌消毒净化结构,能有效地去除玩家所处位置、麻将桌面及其上方一立方米空间内空气的抽烟粉尘颗粒及烟雾异味,并消灭空气中的细菌及病毒,以避免麻将牌经带有病毒和细菌的第三人的呼吸,将病毒及细菌经空气传染给其他人。
附图说明

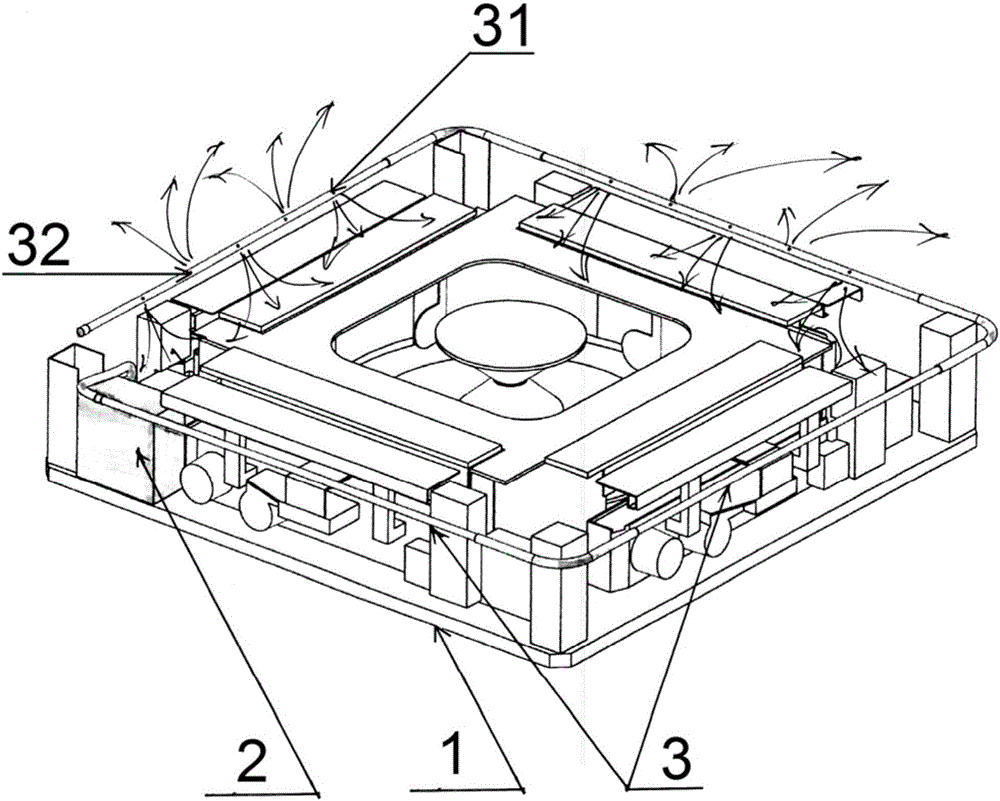

图1为本实用新型自动麻将桌的麻将桌面防疫杀菌消毒净化结构的结构示意图。
具体实施方式
结合以下具体实施例和附图,对实用新型作进一步的详细说明。实施本实用新型的过程、条件、实验方法等,除以下专门提及的内容之外,均为本领域的普遍知识和公知常识,本实用新型没有特别限制内容。
如图1所示,本实用新型提出了一种自动麻将桌的麻将桌面防疫杀菌消毒净化结构,其包括桌体1,桌体1内具有空间;在该空间内设置有杀菌离子产生器2和引导管3。其中,引导管3环绕桌体1桌面四周设置,其一端与杀菌离子产生器2连通。
本实用新型中,引导管3上设置有第一喷孔31和第二喷孔32;第一喷孔31以45度的角度朝向桌面的中央,第二喷孔32以45度的角度朝向桌体1外侧上方。
本实用新型中,杀菌离子产生器2紧贴桌体1的内壁。
本实用新型中的杀菌离子产生器2用于产生高浓度正离子及负离子,由送气系统通过引导管3将正离子及负离子释放至麻将桌上面四边桌缘,以特殊的角度释放吹出该杀菌之正、负离子,覆盖桌边的玩家及麻将桌面,去除玩家所处位置、麻将桌面及其上方一立方米空间内空气的抽烟粉尘颗粒及烟雾异味,并消灭空气中的细菌及病毒,以避免麻将牌经带有病毒和细菌的第三人的呼吸,将病毒及细菌经空气传染给其他人。
本实用新型的保护内容不局限于以上实施例。在不背离实用新型构思的精神和范围下,本领域技术人员能够想到的变化和优点都被包括在本实用新型中,并且以所附的权利要求书为保护范围。
